Прореживание узлов TIN (Инструменты 3D Analyst)

Краткая информация

Создает набор данных TIN с использованием подмножества узлов исходной TIN.

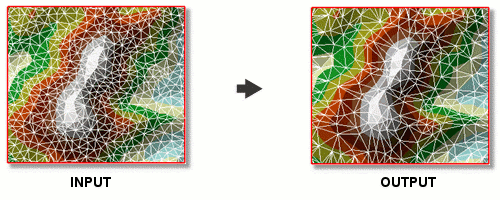

Иллюстрация

Иллюстрация DecimateTinNodes

Использование

Этот инструмент пригодится для упрощения работы с большими объемами данных и улучшения их восприятия. Доступны следующие опции упрощения:
- Допуск Z—полученная TIN сохранит вертикальную точность исходной TIN с указанным значением допуска Z, которое всегда выражается в единицах Z исходной TIN. Отклонение любого узла от исходной TIN по сравнению с интерполированным значением выходной TIN не превысит значения допуска Z.

  Примечание:

  Этот метод также поддерживает применение дополнительного предела узлов, которое приводит к тому, что инструмент прекращает обработку, если значение допуска Z приводит к тому, что TIN превышает максимальное количество узлов. В этом случае TIN будет создана, но также будет возвращено предупреждение.
- Число—сокращает количество узлов в выходной TIN до заданного значения, которое предположительно меньше, чем количество узлов исходной TIN. Узлы обычно выбираются так, чтобы сохранить экстент и характеристики поверхности исходной TIN.
Если выбрана опция Копировать линии перегиба, линии перегиба в исходной TIN будут сохранены в выходных данных без генерализации. Узлы, вносящиеся линиями перегиба, не учитываются при максимальном количестве узлов.
Границы данных в выходной TIN будут расширены за ребра линий перегиба, независимо от использования опции копирования линий перегиба, и даже если границы данных входной TIN заданы жесткими линиями перегиба. Это может увеличить размер выходной TIN, при этом максимальное число узлов не учитывается.

Подпись	Объяснение	Тип данных
Входная TIN	Набор данных TIN, который будет обработан.	TIN Layer
Выходная TIN	Набор данных TIN, который будет создан.	TIN
Метод прореживания	Задает метод прореживания, используемый для выбора подмножества узлов из входной TIN. Z Tolerance–Creates a TIN that will maintain the vertical accuracy specified in the Z Tolerance parameter. This is the default. Count–Creates a TIN that will not exceed the node limit specified in the Maximum Number of Nodes parameter.	String
Копировать линии перегиба (Дополнительный)	Указывает, должны ли линии перегиба входной TIN копироваться в выходную. Отмечено–Breaklines will be copied. Не отмечено–Breaklines will not be copied. This is the default.	Boolean
Допуск Z (Дополнительный)	Максимальное отклонение от Z-значения исходной TIN, допустимое в выходной TIN, по умолчанию используется значение менее одной десятой от Z-диапазона или число 10.	Double
Максимальное количество узлов (Дополнительный)	Максимальное число узлов, которое может храниться в выходной TIN, по умолчанию соответствует уменьшенному на единицу числу узлов исходной модели TIN. При использовании метода допуска Z инструмент прекратит обработку, если значение допуска Z приводит к тому, что в TIN оказывается превышено максимальное количество узлов.	Long

arcpy.3d.DecimateTinNodes(in_tin, out_tin, method, {copy_breaklines}, {z_tolerance_value}, {max_node_value})

Имя	Объяснение	Тип данных
in_tin	Набор данных TIN, который будет обработан.	TIN Layer
out_tin	Набор данных TIN, который будет создан.	TIN
method	Задает метод прореживания, используемый для выбора подмножества узлов из входной TIN. `Z_TOLERANCE`–Creates a TIN that will maintain the vertical accuracy specified in the `z_tolerance_value` parameter. This is the default. `COUNT`–Creates a TIN that will not exceed the node limit specified in the `max_node_value` parameter.	String
copy_breaklines (Дополнительный)	Указывает, должны ли линии перегиба входной TIN копироваться в выходную. `BREAKLINES`–Breaklines will be copied. `NO_BREAKLINES`–Breaklines will not be copied. This is the default.	Boolean
z_tolerance_value (Дополнительный)	Максимальное отклонение от Z-значения исходной TIN, допустимое в выходной TIN, по умолчанию используется значение менее одной десятой от Z-диапазона или число 10.	Double
max_node_value (Дополнительный)	Максимальное число узлов, которое может храниться в выходной TIN, по умолчанию соответствует уменьшенному на единицу числу узлов исходной модели TIN. При использовании метода допуска Z инструмент прекратит обработку, если значение допуска Z приводит к тому, что в TIN оказывается превышено максимальное количество узлов.	Long

Пример кода

DecimateTinNodes, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DecimateTinNodes("tin", "tin_simple", "COUNT 5000" "BREAKLINES")

DecimateTinNodes, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''****************************************************************************
Name: DecimateTinNodes Example
Description: This script demonstrates how to use the
             DecimateTinNodes tool.
****************************************************************************'''

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set Local Variables
inTin = "elevation"
method = "COUNT 5000"
copyBrk = "BREAKLINES"
# Ensure output name is unique
outTin = arcpy.CreateUniqueName("simple_elev")

#Run DecimateTinNodes
arcpy.ddd.DecimateTinNodes(inTin, outTin, method, copyBrk)

Параметры среды

Текущая рабочая область, Временная рабочая область, Экстент, Выходная система координат, Географические преобразования, Версия хранения TIN по умолчанию

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
