Сгладить общие ребра (Инструменты Картография)

Краткая информация

Сглаживает ребра входных объектов, сохраняя топологические отношения с ребрами, которые являются общими с другими объектами.

Иллюстрация

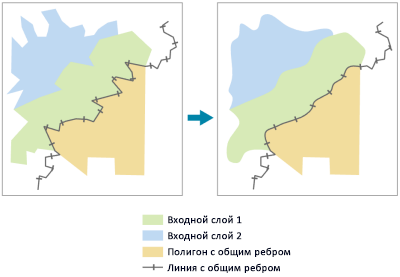

! Пример инструмента Сгладить общие ребра

Вход 1 и вход 2 сглажены по всем ребрам. Общие ребра полигона и линии сглажены только по рёбрам, являющимися общими для входных объектов 1 и 2.

Использование

  • Этот инструмент изменяет параметры Входные объекты и Объекты с общими ребрами. Он не создает новые классы выходных объектов.

  • Сглаживание применяется ко всем рёбрам Входных объектов и только к рёбрам Объектов с общими ребрами, ребра которых являются общими с любыми Входными объектами. Ребра Объектов с общими ребрами, не имеющих хотя бы одного общего ребра с Входными объектами, не сглаживаются.

Параметры

Подпись Объяснение Тип данных

Входные объекты

Линейные или полигональные объекты для сглаживания.

Feature Layer

Алгоритм сглаживания

Определяет алгоритм сглаживания.

  • Полиномиальная аппроксимация с использованием экспоненциального ядра (PAEK)–Вычисляет сглаженный полигон, линии границ которого не будут проходить через вершины исходного полигона. Это аббревиатура, означающая полиномиальную аппроксимацию с использованием экспоненциального ядра. Используется по умолчанию.

  • Интерполяция Безье–Строит между вершинами параметрические кривые (кривые Безье). Полученные полигоны проходят через вершины входных полигонов. Этот алгоритм не требует указания допуска. Кривые Безье в выходных данных будут аппроксимированы.

String

Допуск сглаживания

Определяет степень сглаживания. Единицы измерения можно указать, если они не заданы, будут использоваться единицы измерения входных данных. Используется только для алгоритма PAEK. Этот параметр не отображается в диалоговом окне инструмента, если выбрана интерполяция Безье, а в скрипте необходимо использовать значение 0.

Linear Unit

Объекты с общими ребрами

(Дополнительный)

Линейные или полигональные объекты, которые будут сглажены по общим с входными объектами ребрам. Другие ребра сглаживаться не будут.

Feature Layer

Входные слои барьеров

(Дополнительный)

Точечные, линейные или полигональные объекты, работающие как барьеры при сглаживании. Сглаженные объекты не будут касаться или пересекать объекты-барьеры.

Feature Layer

Производные выходные данные

Подпись Объяснение Тип данных

Выходной класс пространственных объектов

Сглаженные входные объекты.

Feature Layer

Выходной класс пространственных объектов

Объекты с общими ребрами.

Feature Layer

Параметры среды

Картографические разделы

Информация о лицензировании

  • Basic: Нет
  • Standard: Да
  • Advanced: Да
