Сгладить полигоны (Инструменты Картография)

Краткая информация

Улучшает визуальное и картографическое качество линий границ полигонов посредством сглаживания их углов.

Более подробно о том, как работают инструменты Сгладить линию и Сгладить полигон

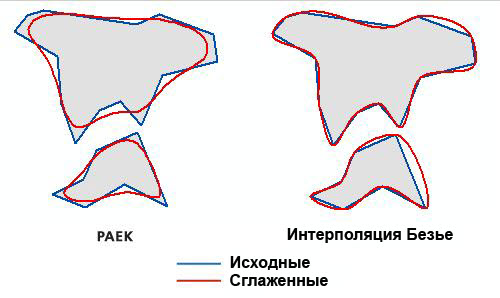

Иллюстрация

Использование

Параметр Алгоритм сглаживания имеет следующие опции:
- Полиномиальная аппроксимация с использованием экспоненциального ядра (PAEK) - >сглаживает полигоны на основе допуска сглаживания. Каждый сглаженный полигон может иметь большее количество вершин, чем исходный. Параметр Допуск сглаживания управляет длиной траектории перемещения, используемой при вычислении новых вершин. Чем меньше длина, тем больше деталей сохранится и тем больше времени займет обработка.
- Интерполяция Безье - >сглаживает полигоны без использования допуска путем создания аппроксимированных кривых Безье, совпадающих со входными полигонами.
Используйте параметр Входные барьерные слои для определения пространственных объектов, которые не должны пересекаться сглаженными полигонами. Объектами-барьерами могут быть полигоны, линии или точки.
Обработка больших наборов входных данных может вызвать превышение ограничений использования оперативной памяти. В таких случаях изучите возможность обработки входных данных по частям, определяя соответствующий класс полигональных объектов с помощью параметра среды Картографические разделы. Части данных, разделенные между собой границами разделов, будут последовательно обрабатываться отдельно друг от друга. Полученный класс объектов будет бесшовным и совпадать с границами разделов. См. раздел Генерализация больших наборов данных с использованием разделов для получения дополнительной информации.

Внимание:

Параметр среды Картографические разделы игнорируется, если для параметра Управление топологическими ошибками задано значение Не выполнять проверку на топологические ошибки или Проверить и пометить топологические ошибки.
Домены и подтипы копируются в выходные данные, даже если параметр среды Правила переноса доменов, подтипов и атрибутов не отмечен.
Выходной класс линейных объектов будет топологически корректным. Все топологические ошибки входных данных будут помечены в выходном полигональном классе пространственных объектов. Выходной класс объектов будет включать следующие дополнительные поля:
- InPoly_FID—- Содержит ID объектов входных данных.
- SmoPgnFlag—- Содержит топологические ошибки входных данных. Значение, равное 1, означает наличие топологической ошибки; значение 0 (ноль) означает, что ошибок нет.
Прежние версии:

До версии ArcGIS Pro 2.2 этого инструмента, параметр Сохранить конечную точку для колец использовался для того, чтобы указать, будет ли сохранена конечная точка полученного изолированного полигонального кольца. Этот параметр пока присутствует в синтаксисе инструмента для совместимости в скриптах и моделях, но в диалоговом окне инструмента он игнорируется и скрыт.

Подпись	Объяснение	Тип данных
Входные объекты	Полигональные объекты, которые будут сглажены.	Feature Layer
Выходной класс пространственных объектов	Выходной класс полигональных объектов, который будет создан.	Feature Class
Алгоритм сглаживания	Определяет алгоритм сглаживания, который будет использован. Полиномиальная аппроксимация с использованием экспоненциального ядра (PAEK)–Вычисляет сглаженный полигон, линии границ которого не будут проходить через вершины исходного полигона. Используется по умолчанию. Интерполяция Безье–Строит между вершинами параметрические кривые (кривые Безье). Полученные полигоны проходят через вершины входных полигонов. Этот алгоритм не требует указания допуска. Кривые Безье в выходных данных будут аппроксимированы.	String
Допуск сглаживания	Этот допуск использовался параметром Алгоритм сглаживания в опции Полиномиальная аппроксимация с экспоненциальным ядром (PAEK). Должен быть указан допуск, значение которого больше нуля. Вы можете выбрать предпочитаемые единицы измерения; единицами измерения по умолчанию являются единицы измерения объекта. Этот параметр недоступен, если опция Интерполяция Безье используется для параметра Алгоритм сглаживания.	Linear Unit
Сохранить конечную точку для колец (Дополнительный)	Этот параметр больше не используется. Ранее этот параметр использовался для того, чтобы задать, будет ли сохраняться концевая точка отдельного полигонального кольца. Этот параметр пока присутствует в синтаксисе инструмента для совместимости в скриптах и моделях. Определяет, будут ли сохранены конечные точки отдельных полигональных колец. Эта опция работает только для параметра `algorithm` с опцией `PAEK`. Отмечено–Конечные точки замкнутого кольцевого полигона будут сохранены. Используется по умолчанию. Не отмечено–Конечные точки замкнутого кольцевого полигона не будут сохранены, они будут сглажены.	Boolean
Управление топологическими ошибками (Дополнительный)	Определяет способ обработки топологических ошибок, которые могут появиться в процессе обработки (например, пересечения и наложения линий). Не выполнять проверку на топологические ошибки–Ошибки топологии не идентифицируются Используется по умолчанию. Проверить и пометить топологические ошибки–Если топологические ошибки находятся, они будут отмечены. Исправлять ошибки топологии–Если топологические ошибки находятся, они будут исправлены.	String
Входные слои барьеров (Дополнительный)	Входные данные, содержащие пространственные объекты, которые будут выполнять роль барьеров для сглаживания. Получившиеся сглаженные полигоны не будут касаться или пересекать объекты-барьеры.	Feature Layer

arcpy.cartography.SmoothPolygon(in_features, out_feature_class, algorithm, tolerance, {endpoint_option}, {error_option}, {in_barriers})

Имя	Объяснение	Тип данных
in_features	Полигональные объекты, которые будут сглажены.	Feature Layer
out_feature_class	Выходной класс полигональных объектов, который будет создан.	Feature Class
algorithm	Определяет алгоритм сглаживания, который будет использован. `PAEK`–Вычисляет сглаженный полигон, линии границ которого не будут проходить через вершины исходного полигона. Используется по умолчанию. `BEZIER_INTERPOLATION`–Строит между вершинами параметрические кривые (кривые Безье). Полученные полигоны проходят через вершины входных полигонов. Этот алгоритм не требует указания допуска. Кривые Безье в выходных данных будут аппроксимированы.	String
tolerance	Этот допуск использовался в параметре `algorithm` в опции `PAEK`. Должен быть указан допуск, значение которого больше нуля. Вы можете выбрать предпочитаемые единицы измерения; единицами измерения по умолчанию являются единицы измерения объекта. Вы должны ввести 0 в качестве заполнителя при использовании опции `BEZIER_INTERPOLATION` для параметра `algorithm`.	Linear Unit
endpoint_option (Дополнительный)	Этот параметр больше не используется. Ранее этот параметр использовался для того, чтобы задать, будет ли сохраняться концевая точка отдельного полигонального кольца. Этот параметр пока присутствует в синтаксисе инструмента для совместимости в скриптах и моделях. Определяет, будут ли сохранены конечные точки отдельных полигональных колец. Эта опция работает только для параметра `algorithm` с опцией `PAEK`. `FIXED_ENDPOINT`–Конечные точки замкнутого кольцевого полигона будут сохранены. Используется по умолчанию. `NO_FIXED`–Конечные точки замкнутого кольцевого полигона не будут сохранены, они будут сглажены.	Boolean
error_option (Дополнительный)	Определяет способ обработки топологических ошибок, которые могут появиться в процессе обработки (например, пересечения и наложения линий). `NO_CHECK`–Ошибки топологии не идентифицируются Используется по умолчанию. `FLAG_ERRORS`–Если топологические ошибки находятся, они будут отмечены. `RESOLVE_ERRORS`–Если топологические ошибки находятся, они будут исправлены.	String
in_barriers [in_barriers,...] (Дополнительный)	Входные данные, содержащие пространственные объекты, которые будут выполнять роль барьеров для сглаживания. Получившиеся сглаженные полигоны не будут касаться или пересекать объекты-барьеры.	Feature Layer

Пример кода

SmoothPolygon, пример 1 (Окно Python)

В следующем скрипте окна Python показано, как используется функция SmoothPolygon в режиме прямого запуска.

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.cartography.SmoothPolygon("soils.shp", "C:/output/output.gdb/smoothed_soils", "PAEK", 100)

SmoothPolygon, пример 2 (автономный скрипт)

В следующем автономном скрипте демонстрируется использование функции SmoothPolygon.

# Name: SmoothPolygon_Example2.py
# Description: Eliminate small islands before simplifying and smoothing lake boundaries

# Import system modules.
import arcpy

# Set environment settings.
arcpy.env.workspace = "C:/data/Portland.gdb/Hydrography"

# Set local variables.
inLakeFeatures = "lakes"
barriers = "C:/data/Portland.gdb/Structures/buildings"
eliminatedFeatures = "C:/data/PortlandOutput.gdb/lakes_eliminated"
simplifiedFeatures = "C:/data/PortlandOutput.gdb/lakes_simplified"
smoothedFeatures = "C:/data/PortlandOutput.gdb/lakes_smoothed"

# Eliminate small islands in lake polygons.
arcpy.management.EliminatePolygonPart(
    inLakeFeatures, eliminatedFeatures, 100, "OR", 0, "CONTAINED_ONLY")

# Simplify lake polygons.
arcpy.cartography.SimplifyPolygon(
    eliminatedFeatures, simplifiedFeatures, "POINT_REMOVE", 50, 200,
    "RESOLVE_ERRORS", "KEEP_COLLAPSED_POINTS", barriers)

# Smooth lake polygons.
arcpy.cartography.SmoothPolygon(
    simplifiedFeatures, smoothedFeatures, "PAEK", 100, "", "FLAG_ERRORS",
    barriers)

Параметры среды

Текущая рабочая область, Выходное Z-значение по умолчанию, Выходной M домен, Выходной XY домен, Выходная система координат, Экстент, Наличие выходных значений M, Выходные данные содержат Z значения, Временная рабочая область, Допуск XY, Картографические разделы

Информация о лицензировании

Basic: Нет
Standard: Да
Advanced: Да
