Мозаика (Инструменты Управление данными)
Краткая информация
Объединяет несколько существующих наборов растровых данных в один существующий набор растровых данных.

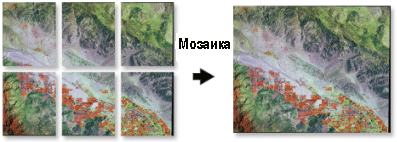

Иллюстрация
Использование
Целевой растр должен быть существующим набором растровых данных, который может быть пустым или содержащим данные.
Мозаика необходима, если два или более смежных набора растровых данных должны быть объединены в один. Некоторые способы мозаики позволяют минимизировать резкие изменения границ перекрывающихся растров. Если целевой растр является растром в формате CRF, экстент не будет обновлен.
Многомерный набор растровых данных можно создать. добавив один или несколько многомерных растров в пустой расширяемый набор растровых данных CRF. Многомерная информация из первого входного многомерного растра будет использоваться для определения многомерной информаций расширяемого набора растровых данных.
Перекрытие областей мозаики могут осуществляться несколькими способами, например, вы можете установить инструмент на сохранение данных только первого набора растровых данных, или же вы можете смешать накладывающиеся значения ячеек. Есть также несколько вариантов обработки цветовой карты, если она используется в наборе растровых данных. Например, вы можете сохранить цветовую карту самого последнего набора растровых данных, использованного в мозаике.
Целевым растром считается первый растр в списке входных растров.
Для мозаики дискретных данных опции Первый, Минимум или Максимум в Операторе мозаики обеспечат наиболее значимые результаты. Опции Смешанное и Среднее лучше всего подходят для непрерывных данных.
По возможности используйте опцию Последний для параметра Оператор мозаики при создании мозаики из наборов растровых данных в существующем наборе растровых данных базы геоданных; это наиболее эффективный способ создания мозаики.
Чтобы игнорировать значения фона для отдельных файлов растров, значение Игнорировать значение фона должно быть тем же, что и NoData. Растры базы геоданных будут работать без этого дополнительного шага.
При составлении мозаики с наборами растровых данных, содержащих цветовые карты, важно отметить различия между цветовыми картами для каждого набора растровых данных, которые вы выбираете для мозаики. Вы можете использовать инструмент Мозаика, даже если наборы растровых данных имеют различные цветовые карты, но вам необходимо выбрать правильный режим цветовой карты. Если выбран неправильный режим цветовой карты, выходные данные могут оказаться не такими, какими вы ожидаете их увидеть.
Параметр Метод сопоставления цвета позволяет выбрать алгоритм сопоставления цветов в наборах данных мозаики.
Для входных наборов растровых данных с плавающей точкой разного разрешения или когда ячейки не выровнены, рекомендуется перед запуском Мозаики изменить разрешение всех данных с помощью билинейной интерполяции или кубической свертки. В противном случае Мозаика будет автоматически изменять разрешение наборов растровых данных с использованием метода ближайшего соседа, что не подходит для непрерывных типов данных.
Инструмент Мозаика не использует настройку среды «выходной экстент», т.к. этот инструмент часто создает очень большие наборы растровых данных, а параметр «выходной экстент» может вырезать ваши данные. Если настройки выходного экстента корректировать не требуется, используйте инструмент Вырезание, чтобы вырезать значение параметра Целевой растр после обработки.
Когда целевой растр является многомерным CRF, будут обновлены только совпадающие срезы с одинаковыми измерениями для одной и той же переменной.
Инструмент Мозаика поддерживает расширяемые данные CRF. Если набор данных CRF был создан с помощью инструмента Создать набор растровых данных, вы можете обновить набор данных мозаики новыми данными, и экстент будет скорректирован автоматически.
Целевой растр и входные растры должны иметь одинаковое количество каналов.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные растры |
Объединяемые наборы растровых данных. |
Mosaic Dataset; Raster Dataset; Raster Layer |
|
Целевой растр |
Растр, в который будут добавлены входные растры. Должен быть существующий набор растровых данных. По умолчанию целевым растром считается первый растр в списке входных наборов растровых данных. Вы можете создать пустой растр с помощью инструмента Создать набор растровых данных. |
Raster Dataset |
|
Оператор мозаики (Дополнительный) |
Задает метод, который будет использоваться для мозаики перекрывающихся областей. Дополнительные сведения о каждом операторе мозаики см. в разделе справки Оператор мозаики.
|
String |
|
Режим цветовой карты мозаики (Дополнительный) |
Определяет метод, который будет использоваться для выбора из входных растров цветовой карты, которая будет применяться к выходной мозаике. Дополнительные сведения о каждом режиме цветовой карты см. в разделе справки Режим цветовой карты мозаики.
|
String |
|
Игнорировать значение фона (Дополнительный) |
Удалите ненужные значения, созданные вокруг растровых данных. Указанное значение будет отделено от остальных значений набора растровых данных. Например, значение 0 по границам набора растровых данных будет отделено от значения 0 внутри набора растровых данных. Указанное значение элемента растра будет записано в выходной набор растровых данных как NoData. Чтобы игнорировать значения фона для растров персональной базы геоданных или отдельных файлов растров, значение Игнорировать значение фона должно быть таким же, как значение NoData. Растры многопользовательской базы геоданных будут работать без этого дополнительного шага. |
Double |
|
Значение NoData (Дополнительный) |
Все элементы растра с указанными значениями будут записаны в выходной набор растровых данных как NoData. |
Double |
|
Конвертировать 1-битовые данные в 8-битовые (Дополнительный) |
Определите, будет ли входной 1-битовый набор растровых данных конвертирован в 8-битный набор растровых данных. При этом конвертировании значение 1 во входном наборе растровых данных будет изменено на 255 в выходном наборе растровых данных. Это подходит при импорте 1-битового набора растровых данных в базу геоданных. При хранении в файловой системе у 1-битового растра будут 8-битовые пирамидные слои, но в базе геоданных у 1-битовых растровых наборов данных могут быть только 1-битовые пирамидные слои, что приводит к их низкокачественному отображению. При конвертации данных в 8-битовые в базе геоданных пирамидные слои строятся как 8-битовые вместо 1-битовых, что приведет к нормальному отображению набора растровых данных.
|
Boolean |
|
Допуск мозаики (Дополнительный) |
При объединении данных в мозаику целевой и исходный пикселы не всегда точно совпадают. При несовпадении пикселов необходимо решить, следует ли пересчитать значение или сдвинуть данные. Допуск мозаики определяет, будет ли происходить пересчет пикселов или пикселы будут сдвинуты. Если разница при выравнивании пикселов (входящего набора данных и целевого набора данных) превышает допуск, будет произведен пересчет. Если разница при выравнивании пикселов (входящего набора данных и целевого набора данных) меньше допуска, пересчет произведен не будет и будет выполнен сдвиг. Единицей допуска является пиксел с допустимым диапазоном значений от 0 до 0,5. Допуск 0,5 гарантирует, что сдвиг произойдет. Нулевой допуск гарантирует, что в случае несовпадения пикселов будет произведен пересчет. Например, исходные и целевые пикселы имеют смещение 0,25. Если для допуска мозаики установлено значение 0,2, то произойдет пересчет, так как несовпадение пикселов превышает допуск. Если допуск мозаики установлен на 0.3, пикселы будут смещены. |
Double |
|
Метод сопоставления цвета (Дополнительный) |
Задает метод сопоставления цветов, который будет применен к растрам.
|
String |
Производные выходные данные
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Обновленный целевой растр |
Обновленный набор растровых данных. |
Raster Dataset |
Параметры среды
Коэффициент параллельной обработки, Метод пересчета
Информация о лицензировании
- Basic: Да
- Standard: Да
- Advanced: Да
