Построить связи метода резинового листа (Инструменты редактирования)
Краткая информация
Выполняет поиск исходных линейных объектов, совпадающих в пространстве с целевыми линейными объектами, и создает линии, представляющие связи между исходными местоположениями и соответствующими целевыми местоположениями для метода резинового листа.

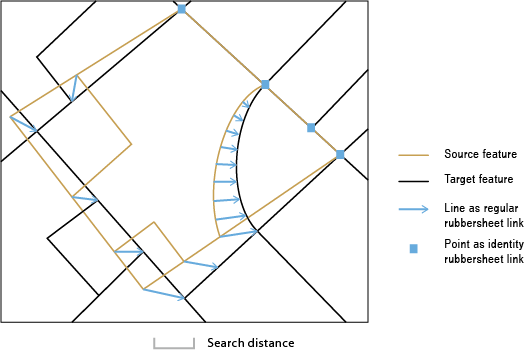

Иллюстрация
Использование
Линейные объекты из различных источников данных, покрывающие одну и ту же область, например, дороги, обслуживаемые городской администрацией, и дороги того же города, предоставленные частными поставщиками данных, могут оказаться невыровненными из-за несогласованных наборов данных или по другим причинам. Пространственные сдвиги между соответствующими объектами часто не являются равномерными. Если вы знаете, что данные одного источника являются менее точными, чем данные другого источника, вы можете улучшить точность данных с помощью трансформирования методом резинового листа, используя этот инструмент для создания связей метода резинового листа. Затем используйте инструмент Трансформирование методом резинового листа для выполнения этой операции. Эти два набора линейных объектов называются исходными объектами и целевыми объектами (обычно они более точные). Этот инструмент используется для поиска сопоставляемых исходных и целевых линий на заданном расстоянии поиска и создает линии, представляющие связи метода резинового листа (связи смещения) между ними.
Примечание:
Все входные данные должны быть в одной системе координат.
Объединение входных экстентов используется в качестве экстента обработки. Количество участвующих исходных и целевых объектов будет отображено в сообщениях обработки.
Выходной класс объектов содержит линии, представляющие стандартные связи метода резинового листа, являющиеся входными данными для инструмента Трансформирование методом резинового листа. Стандартная связь соединяет исходное местоположение с сопоставленным неидентичным целевым местоположением.
Вы можете отобразить эти связи на карте, как любые другие линейные объекты. Линии могут быть отображены со стрелками на обоих концах, чтобы получить карту, подобную показанной ниже.
В дополнение к выходному классу линейных объектов, создается производный класс точечных объектов, содержащий связи идентичности. Связь идентичности соединяет исходное местоположение с сопоставленным идентичным целевым местоположением. Местоположения со связями идентичности не сдвигаются при трансформировании методом резинового листа. Если нет совпадающих идентичных исходных и целевых местоположений, то связи идентичности не создаются и выходной класс точечных объектов будет пустым. Вам необходимо предоставить класс точечных объектов в качестве входных данных для инструмента Трансформирование методом резинового листа только в случае, когда он не является пустым. Выходной класс точечных объектов находится в том же местоположении, что и выходной класс объектов, и имеет то же имя, что и выходной класс объектов, но с суффиксом
_pnt. Например, если имя выходного класса объектов -outputLinks, то имя выходного класса точечных объектов будетoutputLinks_pnt.Оба выходных класса стандартных связей метода резинового листа и связей идентичности имеют следующие поля:
SRC_FID—Идентификаторы (ID) исходных объектов в начальных точках связей. Значение равно -1, если местоположение принадлежит более, чем одному исходному объекту (например, перекресток дорог).TGT_FID—Идентификаторы (ID) целевых объектов в конечных точках связей. Значение равно -1, если местоположение принадлежит более, чем одному целевому объекту (например, перекресток дорог).
Параметр Расстояние поиска используется для поиска кандидатов для сопоставления. Используйте расстояние, достаточное для получения большей части смещений между соответствующими объектами, но недостаточно большое, чтобы вызвать ненужную обработку слишком большого числа кандидатов, что может привести к потенциально неправильным сопоставлениям.
Сопоставление объектов выполняется с помощью анализа линейной топологии, закономерностей и геометрических характеристик. После пространственного сопоставления объектов будут созданы связи метода резинового листа от исходных местоположений до соответствующих целевых местоположений. Для исходных объектов, являющихся параметрическими (истинными) кривыми, связи создаются в уплотненных местоположениях вдоль кривых.
Если вы укажете одну или несколько пар полей в параметре Сопоставление полей, для пространственно сопоставленных кандидатов будут сравниваться значения этих полей, чтобы определить правильные совпадения. Например, представьте, что исходные и целевые объекты имеют поле STREET_NAME, содержащее названия улиц. Если исходный объект пространственно сопоставляется с двумя целевыми объектами, но только один из целевых кандидатов имеет такое же значение поля STREET_NAME, что и исходный объект, он считается лучшим совпадением. При сравнении текстовых строк регистр не учитывается; поэтому строка First St считается равной строке first st.
Параметр Выходная таблица сопоставлений не является обязательным. Данная таблица сопоставлений предоставляет полную информацию о сопоставлении объектов, включая идентификаторы FID исходных и целевых объектов, группы сопоставления, отношения сопоставления и уровень достоверности сопоставления, полученный на основании пространственных и атрибутивных условий сопоставления. Эта информация может помочь вам лучше понять ситуации сопоставления и выполнить последующие инспекцию, редактирование и дальнейший анализ. Подробности см. в разделе О сопоставлении объектов и таблице сопоставлений.
Точность сопоставления объектов зависит от качества данных, сложности и сходства двух источников данных
Минимизируйте ошибки данных и выберите подходящие объекты в качестве входных данных во время предварительной обработки. В общих чертах, лучше убедиться, что объекты внутри входного набора данных являются топологически корректными, имеют допустимую геометрию и являются простыми и не содержат дубликатов; в противном случае, могут возникнуть непредвиденные ошибки.
Рекомендуется просмотреть результаты и внести необходимые изменения. Во время последующей инспекции и обработки, вы можете использовать существующие инструменты Редактирования для изменения связей, например, для удаления связи, изменения связи путем сдвига ее начальной или конечной вершины, или добавления новой связи. Обновите значения в полях
SRC_FIDиTGT_FIDсоответственно.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Исходные объекты |
Линейные объекты, которые будут использованы в качестве исходных объектов для построения связей метода резинового листа. Все связи начинаются на исходных объектах. |
Feature Layer |
|
Целевые объекты |
Линейные объекты, которые будут использованы в качестве целевых объектов для построения связей метода резинового листа. Все связи заканчиваются на сопоставленных целевых объектах. |
Feature Layer |
|
Выходной класс пространственных объектов |
Выходной класс пространственных объектов, содержащий линии, представляющие стандартные связи метода резинового листа. |
Feature Class |
|
Расстояние поиска |
Расстояние, которое будет использоваться при поиске кандидатов для сопоставления. Расстояние должно быть задано, и оно должно быть больше 0. Вы можете выбрать нужную единицу измерения. По умолчанию используются единицы объектов. |
Linear Unit |
|
Сопоставление полей (Дополнительный) |
Список полей исходных и целевых объектов. Если указано, каждая пара полей проверяется на совпадения для нахождения правильного сопоставления. Столбцы таблицы значений:
|
Value Table |
|
Выходная таблица сопоставлений (Дополнительный) |
Выходная таблица, содержащая полную информацию о сопоставлении объектов. |
Table |
Производные выходные данные
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Связи идентичности |
Класс объектов, содержащий связи идентичности. |
Feature Class |
Параметры среды
Текущая рабочая область, Временная рабочая область, Экстент
Информация о лицензировании
- Basic: Нет
- Standard: Нет
- Advanced: Да
