Задать положение надписи линии участка (Инструменты участков)

Краткая информация

Определяет, где расположена надпись измерения линии COGO: слева или справа от линии участка или центрирована на линии участка.

Местоположение надписи устанавливается справа от линии участка, если ребро участка, который она представляет, находится справа, слева от линии - если ребро участка слева, и центрировано на линии участка, если граница является общей для двух смежных участков.

Направление линии участка определяет левую или правую сторону линии участка.

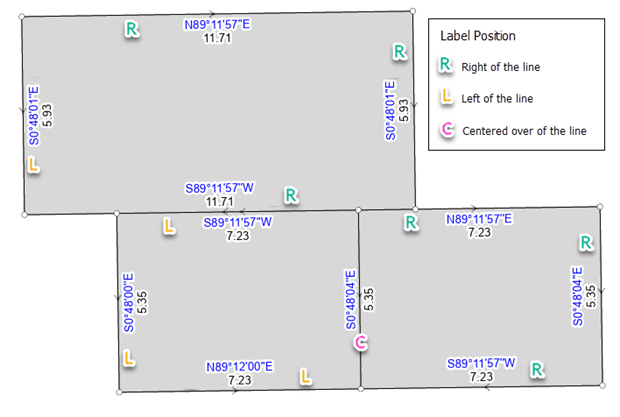

Иллюстрация

Положение надписи линии участка

Использование

Внимание:

Этот инструмент изменяет входные значения. Более подробно о стратегиях предотвращения нежелательных изменений данных см. в разделе Инструменты, которые изменяют или обновляют входные данные.

  • Инструмент обновляет поле Label Position в классе объектов линий участков до значения Слева, Справа или Центрировано. Классы надписей линий участков используют поле Label Position для размещения надписи для измерения COGO.

  • Поле Label Position линий участков обновляется независимо от того, есть ли измерения COGO в атрибутивных полях линий COGO.

  • Надписи не обновляются для архивных линий участков.

  • Инструмент не устанавливает местоположение надписи для линий соединения набора данных участков.

Параметры

Подпись Объяснение Тип данных

Входные объекты участков

Входные слои линий участков, с местоположениями надписей, которые будут обновлены.

Feature Layer

Производные выходные данные

Подпись Объяснение Тип данных

Обновленные объекты участков

Обновленные слои линий участков.

Feature Layer

Параметры среды

Этот инструмент не использует параметры среды геообработки.

Информация о лицензировании

  • Basic: Нет
  • Standard: Да
  • Advanced: Да
