创建无人机影像的正射映射工作空间

在 Advanced 许可等级下可用。

要创建用于处理无人机影像的正射映射工作空间，需要有关无人机影像的两类信息：地理位置信息和相机信息。 此类信息通常作为元数据存储在图像文件的 EXIF 标头中，包括纬度、经度、高度和相机类型。 可以使用相机类型，基于相机规格计算相机型号。

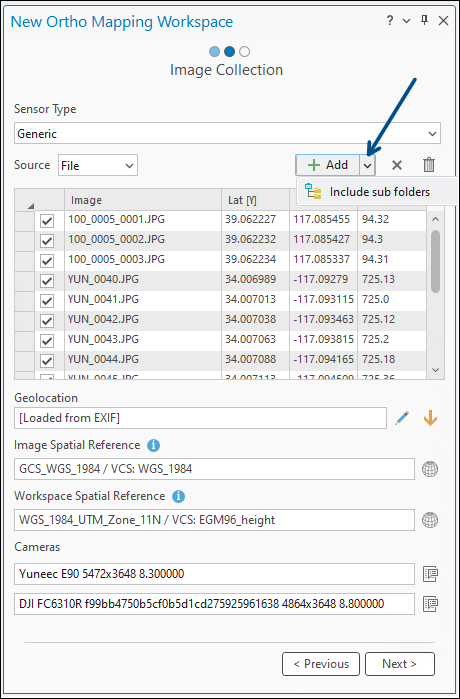

新建正射映射工作空间对话框

工作流数据要求

需要以下信息：

  • 地理位置和相机模型 - 此类信息通常作为元数据存储在图像文件的 EXIF 标头中，包括纬度、经度、高度和相机类型。

  • DEM - 提供计算区域网平差所需的初始高度参考。 默认情况下，将使用全球 DEM。 对于相对平坦的地形，您可以指定平均高程或 Z 值。

创建无人机影像的正射映射工作空间

要根据无人机影像创建正射映射工作空间，请完成以下步骤：

  1. 在影像选项卡上，单击新建工作空间。

  2. 在工作空间配置页面上，输入工作空间的名称。

  3. 使用工作空间类型下拉箭头，选择正射映射。

  4. 对于传感器数据类型，从下拉箭头列表中选择无人机。

  5. 使用底图下拉列表选择要用作图像集合的背景的底图。

    也可以导入并使用工作空间的现有图像集合。

  6. 或者，设置工作空间的并行处理因子值。 50% 默认值意味着将使用一半的 CPU 核心来支持正射映射处理。

  7. 或者，选中追踪校正还原点复选框可将工作空间恢复为先前状态。

  8. 或者，选中导入并使用现有影像集合复选框以导入并使用现有镶嵌数据集。

  9. 单击下一步。

  10. 在图像集合页面的传感器类型下拉菜单中，选择传感器类型。 或者，针对受支持的多传感器系统之一选择 RedEdge 或 Altum。

    无人机正射映射工作空间支持具有多种相机型号的通用传感器类型（即单传感器无人机系统）。 有关为这些传感器类型设置工作空间的详细信息，请参阅为 RedEdge 或 Altum 传感器创建正射映射工作空间。

    注:

    要支持精确的区域网平差，需要确保精确定义诸如焦距等相机模型参数。 在图像采集窗口中，可以编辑相机型号属性，以使相机参数与制造商的规格保持一致。

  11. 从源中单击文件，单击添加按钮以浏览至文件夹，然后加载工程的无人机影像。 如果图像位于子文件夹中，请单击添加图像下拉菜单，并选择包含子文件夹选项。

    如果您希望提供一个文件夹，而非列出所有图像，则可以在源下拉菜单中单击文件夹以创建工作空间。 可以选中包含子文件夹以包含子文件夹。 确保同一文件夹中的图像均由同一相机拍摄。 对于不同的文件夹，相机可以不同。 此外，请确保提供的文件夹中包含图像，否则将显示警告并且下一步按钮将呈灰显状态。

  12. 如果集合中的图像不包含 EXIF 标头，则需提供包含字段值的地理位置 GPS 文本文件，例如逗号分隔值 (.csv) 文件：Image Name、Latitude、Longitude 和 Altitude 以及（可选）Omega、Phi 和 Kappa。

    供应商应已在地理位置文件中提供无人机影像。 单击导入按钮 导入 以浏览至 GPS 文本文件。

    Z 值通常记录为垂直基准面上方的高度或者无人机起飞点的相关高度。 要编辑图像集合的高度参考，请单击地理位置信息旁的编辑按钮 编辑。 对于 Z 值类型，如果无人机报告与起飞点相关的高度，请选择飞行高度；如果报告与垂直基准面相关的高度，请选择高度。 单击确定以保存编辑地理位置参考页面上的设置。

  13. （可选）单击工作空间空间参考按钮 SRS，并选择地图参考系统和垂直坐标系。

空间参考将自动填充数据中的 GPS 位置。 工作空间的坐标系将在地图、生成的正射镶嵌和 DEM 中使用。

  1. 如果 EXIF 标头信息中缺少相机类型，请单击属性按钮 属性 以打开编辑相机参数页面，然后选择相机生产商和相机型号值。

    选择相机生产商和型号之后，向导将基于支持相机的扩展数据库完成表单，并计算相机模型（也称作内部方向）。 如果相机不受支持，可以在编辑相机参数页面上输入相机信息并进行保存。 相机参数设置将用于计算相机型号。

    注:

    只需焦距 (mm) 和传感器上的像素大小（以 mm 为单位）的值即可计算相机模型。 通常可以在图像属性中找到这两个值，但是在某些情况下，会缺失这两个值。 在这种情况下，将使用以下方程针对受支持相机型号的 35 mm 等效焦距自动估算传感器上的像素大小值：

    \(Pixel \space Size \space = \space CCD \space Diagonal \space / \space Image \space Diagonal(in \space pixels)\)

    where

    \(CCD \space Diagonal \space = \space 2 \space * \space (Focal \space Length \space * \space Tan(FOV/2))\)

    如果未自动计算该值，请单击传感器上的像素大小按钮 ，然后在传感器规格下拉菜单中选择视域 (FoV)、35 mm 等效焦距或尺寸。 输入相机型号的相应规格，然后单击确定。 现在应填充传感器上的像素大小的值。

    1. 选择具有相机型号信息的正确相机文件选项。

      该文件可以是 .cam 文件或 .csv 文件。 如果两个文件均不可用，则可在此页面上手动输入相机参数。

    2. 单击返回按钮，返回到影像集合窗格。

  2. 单击数据加载程序选项卡，进一步优化您的输出无人机工作空间。

  3. 在数据加载程序选项页面的高程源下，选择 DEM。

    1. 设置高程源。

      • 如果有权访问 Internet，请针对 DEM 参数，使用默认高程服务，并针对高程源选项，使用 DEM 的平均高程。

      • 如果无法访问 Internet，请提供涵盖工程区域的 DEM 文件，并针对高程源选项，选择平均高程。

      • 如果您无法访问 Internet 或 DEM，请从下拉菜单中选择常量高程选项，然后输入工程区域的高程值。 在 ArcGIS Online 中，可以根据地形图来确定此值。 此高程仅用于提供每个图像飞行高度的初始估计。

    2. 或者，调整图像排除高度值。

      不会在工作空间中包含地形以上飞行高度小于指定值的图像。

    3. 展开高级选项部分以显示附加设置。

    4. 如果希望对默认顺序的波段组合进行重新排序，请编辑波段组合参数。

  4. 单击完成创建工作空间。

创建正射映射工作空间后，系统会将影像集合加载到工作空间内并显示在地图上。 接下来您就可以执行平差和生成正射产品。

无人机影像教程

有关完整无人机影像工作流的指导教程，请参阅创建无人机影像产品。
