栅格数据集中的 NoData

像元值可正可负，可以是整型也可以是浮点型。 像元也可以使用 NoData 值来表示数据缺失。 栅格数据集中有时包含您不想显示的同质区域。 这些区域包括边框、背景或者被认为没有有效值的其他数据。 这些值有时表示为 NoData 值，虽然其他时候可能具有实际值。

当显示包含 NoData 值的栅格时，所有渲染器均可将 NoData 值设置为某个颜色或无颜色，而“拉伸”渲染器则可以识别特定的背景值并显示颜色或无颜色。

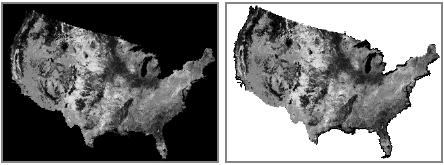

左侧图片使用黑色背景显示 NoData 区域，右侧图片则使用无色背景显示同一区域。

计算栅格数据集的统计数据时，可以选择忽略任何包含 NoData 的像元。

在对包含 NoData 值的栅格数据执行操作时，每个像元通常有三种 NoData 处理方式：

• 无论如何，都可以为位置返回 NoData

• NoData 被忽略，使用任意可用值计算值

• 必须估计一个值，且不可返回 NoData

存储 NoData

NoData作为栅格数据集的一部分存储在遮罩中，或者使用数据集中未作为有效值使用的像素值。 例如，值 -9999 常用于存储 NoData。

在地理数据库中，如果原始栅格数据包含 NoData 像元，加载栅格时会生成一个位掩码，并将其存储在数据库中。 将读取该位掩码，并在检索时提取 NoData 区域。

当向已占满位范围（例如，0 到 255 之间的所有值均已由至少一个像元表示）的基于文件的栅格添加 NoData 时，该栅格将升级至下一个更高的位深。 例如，一个像元值为 0 到 255 的山体阴影栅格，在添加 NoData 后，将表示为 16 位无符号整型，以便存储一个不用于表示有效值的值（例如 256）。 下表列出了数据类型升级规则：

数据类型升级规则

基于文件的原始栅格数据类型	加载到地理数据库后的数据类型
1 位无符号整数	4 位无符号整数
4 位无符号整数	8 位无符号整数
8 位无符号整数	16 位无符号整数
8 位有符号整数	16 位有符号整数
16 位无符号整数	32 位无符号整数
16 位有符号整数	32 位有符号整数
32 位无符号整数	32 位浮点型
32 位有符号整数	32 位浮点型

定义 NoData

有两种方法可以将栅格数据集中的像元值设置为 NoData - 使用设置空值工具或通过栅格数据集的“属性”对话框。 也可以通过栅格数据集的“属性”对话框从 NoData 中移除值。

还可以通过定义镶嵌数据集 NoData 工具为镶嵌数据集指定 NoData 值。 此工具允许指定多个 NoData 值。

编辑栅格数据集的 NoData 值

1. 在目录窗格中，右键单击栅格数据集，然后选择属性。

2. 常规选项卡中的栅格信息下为 NoData 值。 单击 按钮。

   NoData 编辑器对话框随即打开。

3. 点击波段名称旁边的列编辑 NoData 值。

   • 必须输入数据集中包含的值。

   • 只能为每个波段输入一个值。

   • 可以为每个波段指定不同值。

   • 也可以清除输入的值以移除 NoData 值。

   注意：

   请务必注意，不要指定数据集中同时作为有效值存在的值。 例如，0 可能被用作无有效值像元的默认值，但 0 也可能用于定义栅格数据集中的有效值。 如果出现这种情况，可能需要定义掩膜。 有关详细信息，请参阅掩膜环境设置或掩膜函数。

4. 如果不知道要输入的值，可以单击计算按钮，应用程序将自动选择合适的值。

5. 单击确定关闭对话框。
