自定义 LAS 分类标注

LAS 分类代码标注和默认符号系统颜色可自定义。 这使您可以轻松识别和处理点云数据中捕获的要素。 建议遵循 ASPRS 标准，但在某些情况下和某些工程中可能无法做到。 例如，您可能在室内环境中工作，而室内环境中不存在室外要素。 您可以通过应用自定义 LAS 分类方案更改类代码标注和颜色。

LAS 分类方案可应用于 LAS 数据集。 您还可以为单个 LAS 格式文件（*.las、*.zlas 和 *.laz）设置自定义 LAS 方案。 建立并应用 LAS 分类方案后，新的类代码标注将出现在您的整个工程中，从而改善点云数据的整体体验。 这些标注分别显示在 LAS 数据集属性对话框的统计数据窗格、LAS 数据集图层属性对话框的过滤器窗格、LAS 数据集图层功能区交互式编辑部分的类下拉列表以及图层图例。

LAS 分类模板文件定义了 LAS 方案，并用于将该方案应用于 LAS 数据集。 自定义 LAS 分类模板可以共享和重复使用。 LAS 分类模板以简单可读取的 JSON 格式文件定义。 通过符号系统窗格创建模板文件。 在磁盘上创建并存储模板文件后，可以通过目录窗格的 **LAS 数据集属性**对话框将其导入 LAS 数据集。 通过 LAS 数据集属性应用模板后，新的标注和颜色将出现在您的工程中。

创建 LAS 分类模板：

  1. 将点云数据添加到地图或场景视图。

  2. 打开符号系统窗格，确保使用分类绘制点。

    类代码

  3. 在值部分单击标注两次选择要修改的标注。 第一次单击将高亮显示标注，第二次单击即可修改标注文本。

    值部分

  4. 对文本进行修改，然后选择回车。

  5. 此外，单击任意颜色即可更改点的显示颜色。

    注:

    标注和颜色将在内容窗格自动更改。

  6. 完成更改后，即可创建 LAS 分类模板。 单击更多按钮。

  7. 在更多下拉菜单中，单击导出至 LAS 模板。

    更多菜单

  8. 浏览到要保存模板文件的磁盘位置。

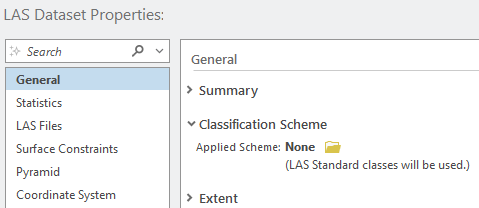

LAS 数据集属性

创建 LAS 分类模板文件后，可以通过目录窗格的 LAS 数据集属性对话框将其导入到 LAS 数据集或 LAS 格式文件。 在常规选项卡中，找到分类方案部分，然后浏览要应用于点云数据的模板文件。

LAS 数据集属性

导入的 LAS 分类方案会保存到 LAS 数据集。 如果与他人共享 LAS 分类方案，并且共享元数据文件，则他们也能够查看自定义标注和颜色。

LAS 数据集不会记住用于导入其分类方案的模板文件。 如果模板文件被更新或覆盖，LAS 数据集必须重新应用该模板以接收变更。
