访问逻辑示意图图层属性
在 逻辑示意图属性 选项卡上，您可以查看有关网络逻辑示意图的信息。
访问网络逻辑示意图的逻辑示意图属性
注:
此工作流可以从文件地理数据库或移动地理数据库中的公共设施网络或追踪网络、企业级地理数据库中公共设施网络或追踪网络的数据库连接或者公共设施网络服务或追踪网络服务内的网络逻辑示意图图层运行。
要访问 逻辑示意图属性 选项卡，请完成以下步骤：
如果逻辑示意图尚未打开，请在 网络逻辑示意图 选项卡上运行 查找逻辑示意图 工具
。注:
也可以在 公共设施网络 或 追踪网络 选项卡上找到 查找逻辑示意图 工具
找到要使用的逻辑示意图并将其打开。
网络逻辑示意图将在逻辑示意图地图中打开。
激活引用要访问属性的网络逻辑示意图的逻辑示意图地图。
在 内容 窗格中，右键单击 逻辑示意图图层 ，然后单击 属性 。
将显示与逻辑示意图图层相关的 图层属性 对话框。
单击 逻辑示意图属性 选项卡。

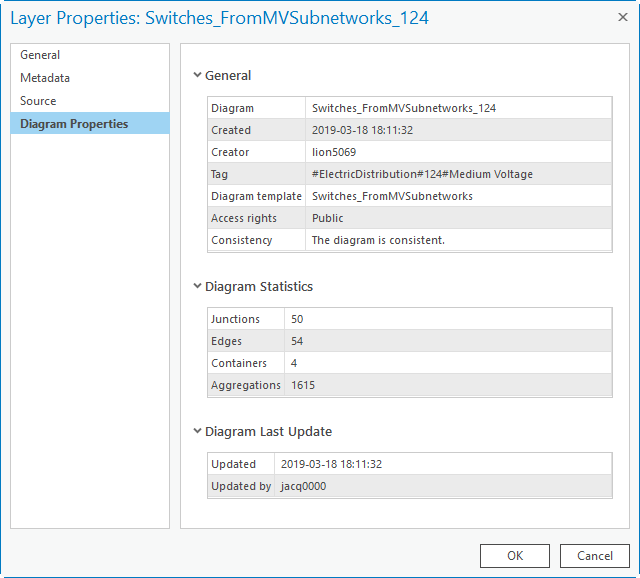

逻辑示意图属性详细信息
逻辑示意图属性 选项卡中包含以下部分： 常规 、 逻辑示意图统计信息 和 逻辑示意图上次更新 。
常规
常规 部分包含有关逻辑示意图创建、其模板和状态的信息：
逻辑示意图 - 逻辑示意图名称。
创建时间 - 创建日期。
创建者 - 逻辑示意图所有者。
标签 - 逻辑示意图标签。 此信息仅针对已存储逻辑示意图显示。
逻辑示意图模板 - 逻辑示意图基于的逻辑示意图模板。
访问权限 - 逻辑示意图上设置的访问权限。
一致性 - 指示逻辑示意图的一致性状态。
逻辑示意图统计信息
逻辑示意图统计信息 部分显示有关以下逻辑示意图要素的统计信息：
交汇点 - 在逻辑示意图中表示的交汇点数
边 - 在逻辑示意图中表示的边数
容器 - 在逻辑示意图中表示的容器数
聚合 - 逻辑示意图中的聚合数
逻辑示意图上次更新
逻辑示意图上次更新 部分显示有关逻辑示意图上次更新的信息：
更新时间 - 逻辑示意图的上次更新日期
更新者 - 上次更新逻辑示意图的用户
