创建死胡同

在 修改要素 窗格中， 死胡同 工具用于创建与选定线要素（表示道路中心线）对齐的死胡同几何。您需要指定街道宽度、死胡同的半径值以及两条返回曲线的半径值。

您可以选择直线或曲线要素。选择具有 90 度转弯的中心线会创建一个不对称的死胡同。返回（或反向）曲线在指定街道宽度处终止主弧的两端。

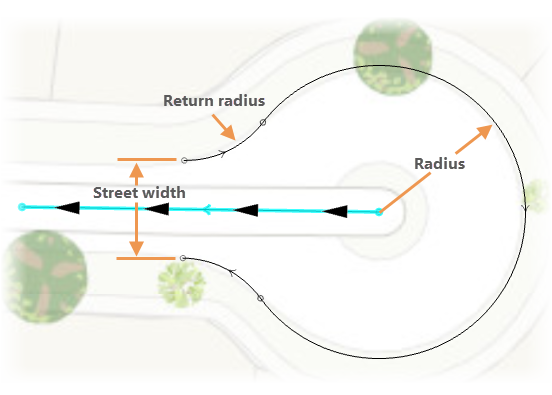

死胡同参数

注:

当 地面到格网校正 打开时，您输入的方向值将旋转，距离值将根据生成的几何图形进行缩放。

有关详细信息，请参阅打开或关闭地面到格网校正。

如果当前地图不包含线要素图层，则请添加该图层。
1. 在视图选项卡中，单击 目录窗格 ，然后展开 数据库 。
2. 展开默认数据库或包含数据的数据库。

  要创建线要素类，请右键单击数据库，然后依次单击新建和 要素类 。
3. 将要素类拖动到地图上。

  将为新图层自动生成具有默认设置的要素模板。
如果创建的线要素需要将输入值与要素一起存储在 COGO 属性字段中，则请启用线要素的 COGO。

启用了 COGO 的线要素类将使用 COGO 符号系统进行绘制，并包括用于标注每条线的 COGO 尺寸（如果存在）的标注表达式。

有关详细信息，请参阅启用 COGO 。
如果要在编辑选项卡的高程组中使用启用了 z 值的要素，请选择将 z 值添加到要素的方式。

有关在创建启用 z 值的要素时指定 z 值的步骤，请参阅为 3D 要素指定高程。
在编辑选项卡中，设置捕捉首选项，然后显示 修改要素 窗格。
1. 在捕捉组中，启用您的捕捉首选项。

  提示：

  要在绘制要素时暂时关闭捕捉，请按住 空格键 。
2. 在要素组中，单击修改。
显示工具并打开预览。

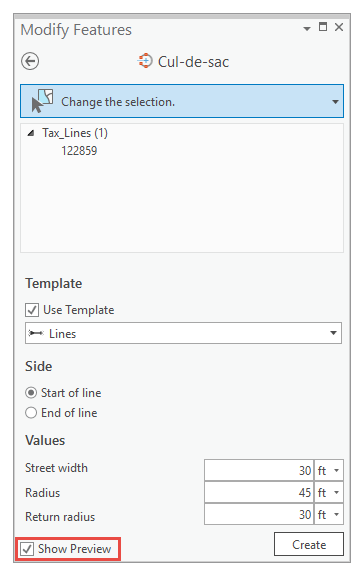

1. 在窗格中，展开 COGO 并单击 死胡同 。
2. 选中 显示预览 。
使用窗格中的工具选择要用作中心线的线要素。
1. 单击选择工具并选择包含要编辑的 m 值的要素。
2. 如果选择多个要素，请双击要编辑的要素项，或者，右键单击该要素项，然后单击 仅选择此项 。
提示：

如果中心线不存在，则可以使用要素模板进行创建。当您单击完成或按 F2 时，该工具会将其用作当前选择。
要在与所选要素图层不同的图层上创建死胡同，请执行以下操作：
1. 选中 使用模板 。
2. 单击下拉箭头，然后选择一个要素模板。
选择选定线要素上要创建死胡同的末端。
- 线的起点 - 在第一个折点处创建死胡同。
- 线的末端 - 在最后一个折点处创建死胡同。
指定死胡同的宽度和径向参数。
- 街道宽度 - 主弧两端的终止距离。
- 半径 - 死胡同的主弧。
- 返回半径 - 以指定街道宽度来终止主弧两端的返回曲线。
单击创建。
