按值划分线要素

划分 将一个或多个选定的线要素按一个或多个指定的长度、等长或总长的百分比划分成多个线要素。 此工具位于修改要素窗格中。

选择线要素会在窗格底部显示其总长度。 当您输入距离值时，该工具会报告指定距离的总和以及生成的长度。 选择多个要素时会出现“不同值”。

当划分线要素时，请注意以下事项：

  • 在使用此工具划分之前，您必须先拆分多部分要素。

  • 来自原始要素的属性值将被复制到新的要素中。 受属性域限制的属性由源地理数据库定义的域分割策略确定。

  • 划分包含 z 值的要素会保留其线段的角度坡度，并为新折点分配插值 Z 值。

注:

此工具支持 COGO。 您为选定的支持 COGO 的要素输入的距离值将与生成的划分线要素一起存储在 Distance 或 Arclength 属性字段中。

指定距离

距离 将选定的线要素按单一距离、等距或不同距离划分成两个或更多个要素。

当您划分一个未存储距离或弧长值，但启用了 COGO 的线要素，且地面到网格校正处于打开状态时，您输入的距离将使用当前距离因子进行调整。

  1. 打开包含待编辑要素的地图，或将图层添加到地图。

    提示：

    在编辑之前，请确认您正在编辑的图层是可编辑的，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

    有关设置的基础清单，请参阅配置编辑设置。

  2. 单击功能区的编辑选项卡。 在要素组中，单击修改 。

    修改要素窗格随即显示。

  3. 单击划分工具 。

    要查找工具，展开划分，或在搜索文本框中键入 Divide。

    工具随即打开，选择要素工具 自动运行。

  4. 选择一个或多个线要素。

    所选要素将显示在选择视图中，可用的工具参数将显示在窗格中。 如果选择了单个线要素，将报告其总长度。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  5. 选中显示预览复选框，以便在输入值时预览结果。

设置 描述
选中 在修改要素之前，请在屏幕上预览结果。
未选中 不显示预览。

  1. 单击距离 方法。

  2. 在方向部分中，选择线要素上用于测量和划分选定要素的点。

设置 描述
从线的起点开始 从起点开始 从线的起点开始划分选定的线。
从线的终点开始 从终点开始 从线的终点开始划分选定的线。

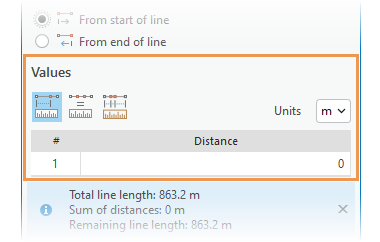

  1. 在值部分中，单击单位下拉箭头并选择一种单位格式。

    划分距离值

  2. 请单击以下方法之一，并输入距离和重复次数的必要值：

    单一距离 单一距离

    在距离字段中，输入要划分要素的单一距离。

    注:

    如果划分的要素启用了 COGO，则仅当启用了地面到格网校正且所选要素上不存在现有 COGO 值时，才会使用地面到格网校正。

    如果所选要素上存在现有 COGO 值，则其将被用于对生成的长度进行比例分配，并通过从原始值中减去输入的值来计算余数中的 COGO 距离属性。

    等距 等距

    在距离字段中，输入要创建划分的距离。 在重复字段中，输入要在此距离处创建的分割数。

    剩余距离将添加到序列中的最后一个要素中。 要将剩余长度平分给每个要素，请选中均等分配剩余长度复选框。

    注:

    如果划分的要素启用了 COGO 且将平均分配剩余长度，则地面到格网校正和现有 COGO 值将被忽略。

    如果划分的要素启用了 COGO 且不会平均分配剩余长度，则将使用所选要素上的现有 COGO 值进行按比例分配长度。

    可变距离 可变距离

    在距离字段中，输入要创建第一组划分的距离。 在重复字段中，输入要在此距离处创建的分割数。

    要输入另一个划分序列，请单击单击以添加新行。 每行创建的分割从前一行创建的上一个分割开始测量。

    要删除表中的一行或所有行，请右键单击该行，然后在快捷菜单中选择相应的命令。

    剩余距离将添加到序列中的最后一个要素中。 要在要素之间分配剩余长度，请选中按比例分配剩余长度复选框。

    每个输入长度均除以所有输入长度的总和。 得到的比率用于确定剩余长度如何分配到相应的几何长度。

    注:

    如果划分启用了 COGO 的要素并按比例分配剩余长度，则地面到格网校正和现有 COGO 值将被忽略。

    如果划分的要素启用了 COGO 且不会按比例分配剩余长度，则将使用所选要素上的现有 COGO 值进行按比例分配长度。

  3. 单击划分。

指定相等部分

相等部分 会将所选线要素划分为指定数量的要素。 每个新要素的长度都将通过该工具进行计算。

  1. 打开包含待编辑要素的地图，或将图层添加到地图。

    提示：

    在编辑之前，请确认您正在编辑的图层是可编辑的，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

    有关设置的基础清单，请参阅配置编辑设置。

  2. 单击功能区的编辑选项卡。 在要素组中，单击修改 。

    修改要素窗格随即显示。

  3. 单击划分工具 。

    要查找工具，展开划分，或在搜索文本框中键入 Divide。

    工具随即打开，选择要素工具 自动运行。

  4. 选择一个或多个线要素。

    所选要素将显示在选择视图中，可用的工具参数将显示在窗格中。 如果选择了单个线要素，将报告其总长度。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  5. 选中显示预览复选框，以便在输入值时预览结果。

设置 描述
选中 在修改要素之前，请在屏幕上预览结果。
未选中 不显示预览。

  1. 单击相等部分 方法。

  2. 在值部分中，单击部分数量箭头，以增加或减少要创建的线要素数量。

    或者，直接输入数字。

  3. 单击划分。

指定百分比

百分比 会将所选线要素划分为两个线要素。 第一个线的长度等于总长度的指定百分比。 剩余长度将应用到第二个要素。

  1. 打开包含待编辑要素的地图，或将图层添加到地图。

    提示：

    在编辑之前，请确认您正在编辑的图层是可编辑的，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

    有关设置的基础清单，请参阅配置编辑设置。

  2. 单击功能区的编辑选项卡。 在要素组中，单击修改 。

    修改要素窗格随即显示。

  3. 单击划分工具 。

    要查找工具，展开划分，或在搜索文本框中键入 Divide。

    工具随即打开，选择要素工具 自动运行。

  4. 选择一个或多个线要素。

    所选要素将显示在选择视图中，可用的工具参数将显示在窗格中。 如果选择了单个线要素，将报告其总长度。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  5. 选中显示预览复选框，以便在输入值时预览结果。

设置 描述
选中 在修改要素之前，请在屏幕上预览结果。
未选中 不显示预览。

  1. 单击百分比 方法。

  2. 在方向部分中，选择线要素上用于测量和划分选定要素的点。

设置 描述
从线的起点开始 从起点开始 从线的起点开始划分选定的线。
从线的终点开始 从终点开始 从线的终点开始划分选定的线。

  1. 在值部分中，单击百分比箭头，然后增大或减小您希望新要素占线要素总长度的百分比。 或者，单击该字段并输入数字。

  2. 单击划分。
