天际线障碍物 (3D Analyst 工具)

汇总

生成表示天际线障碍物或阴影体积的多面体要素类。

了解有关“天际线障碍物”工作原理的详细信息

插图

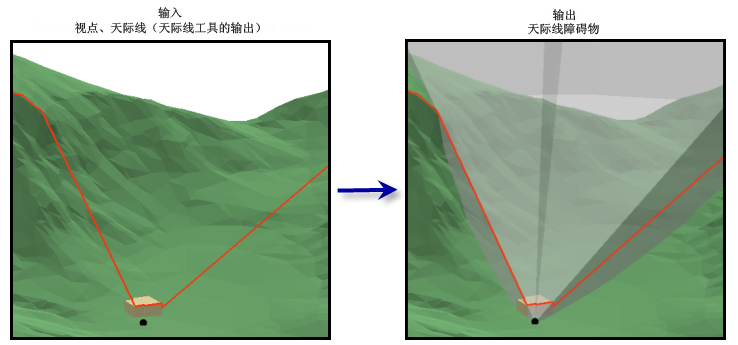

第一张图像是“天际线障碍物”工具的输入。 其中包括观察点和 天际线工具的天际线输出。 第二张图片为 天际线障碍物的输出。

用法

• 障碍物与三角形扇相似，通过从观察点到天际线的第一个折点绘制一条线，然后将该线扫过天际线的所有折点而形成。 可以使用此工具确定要素（例如表示建筑物的多面体）是否与通过它而突出的障碍物发生冲突，或者建议的建筑物是否会改变天际线。

• 首先使用 天际线工具生成天际线或轮廓。 轮廓将生成来自观察点的光投射的阴影的体积表示。

• 最小半径和 最大半径参数定义了从观察点发出的三角形边的长度。 如果为 最小半径或 最大半径指定默认值 0，则分析中将不使用最小或最大长度。

• 如果创建闭合多面体，输出将被拉伸到 基础高程参数中定义的高度，并且将创建一个水平环以形成闭合几何的底部。 如果指定的基础高程大于天际线障碍物中的最高顶点，则基础将为顶面。

• 新多面体要素类将包含以下字段：

  • OBSV_PT_ID—观察点的 FID，用于创建天际线，天际线转而用于创建此天际线障碍物多面体。

  • ORIGFTR_ID—以天际线线段或用来创建阴影体的轮廓表示的原始要素（如建筑物）的 FID。

  • SILHOUE_ID—用来创建阴影体的多面体要素（轮廓）的 FID（只用于轮廓）。

参数

• Dialog
• Python

标注	说明	数据类型
输入观察点要素	包含观察点的点要素类。	Feature Layer
输入要素	表示天际线的输入线要素类，或表示轮廓的输入多面体要素类。	Feature Layer
输出要素类	将放置天际线障碍物或阴影体积的输出要素类。	Feature Class
最小半径 （可选）	三角形边将从观察点延伸的最小半径。 例如，值为 10 米意味着所有输出障碍物要素将从其原点延伸至少 10 米。 默认值为 0，表示不强制执行最小距离。	Linear Unit; Field
最大半径 （可选）	三角形边将从观察点延伸的最大半径。 默认值为 0，表示不强制执行最大距离。	Linear Unit; Field
闭合 （可选）	指定是否将向天际线障碍物添加裙状伪影和基础高程，以便多面体显示为闭合实体。 选中—将向多面体添加裙状伪影和基础高程以形成闭合实体外观。 未选中—不会向多面体添加裙状伪影和基础高程；仅表示从观察点到天际线的表面的多面体。 这是默认设置。	Boolean
基础高程 （可选）	闭合多面体的基础高程。 如果未选中 闭合参数，则忽略此参数。 默认值为 0。	Linear Unit; Field
投影到平面 （可选）	指定障碍物的正面（靠近观察点）和背面（远离观察点）是否将分别投影到垂直平面上。 通常情况下，将选中此参数以创建阴影体。 选中—障碍物将从一个垂直平面延伸到另一垂直平面。 未选中—障碍物将从观察点延伸到天际线（如果为最小半径和最大半径提供非零值，则将更近或更远）。 这是默认设置。	Boolean

环境

当前工作空间, 范围, 输出坐标系, 地理变换, 输出 XY 值域, 输出 Z 值域, 输出配置关键字, 自动提交

许可信息

• 基本: 需要 3D Analyst
• 标准: 需要 3D Analyst
• 高级: 需要 3D Analyst
