表面坡向 (3D Analyst 工具)
汇总
创建表示派生自 TIN、terrain 或 LAS 数据集表面的坡向测量值的面要素。

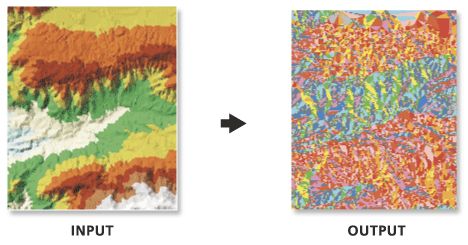

插图
用法
坡向表示表面的水平方向，并以度为单位进行确定。 将向表面的每个小平面分配一个代码值，代表其坡度的主方向或次方向，具有相同代码的连续区域将合并为一个要素。 默认分类方案定义如下：
编码
坡度方向
坡度角度范围
-1
平面
无坡度
1
北
0° - 22.5°
2
东北
22.5° - 67.5°
3
东
67.5° - 112.5°
4
东南
112.5° - 157.5°
5
南
157.5° - 202.5°
6
西南
202.5° - 247.5°
7
西
247.5° - 292.5°
8
西北
292.5° - 337.5°
9
北
337.5° - 360°
可以通过分类间隔表提供自定义类别定义。 表格必须包含两列，第一列表示坡向中断点（度），第二列定义其代码值。 以下面的示例为例：
中断点
坡向代码
90.0
1
180.0
2
270.0
3
360.0
4
注:
表可以采用任何受支持的格式（
.dbf、.txt或地理数据库表）。 字段名称无关紧要，因为始终使用第一个字段作为分类间隔，第二个字段作为坡向代码。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入表面 |
要处理的 TIN、地形或 LAS 数据集表面。 |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
输出要素类 |
将生成的要素类。 |
Feature Class |
|
分类间隔表 （可选） |
包含将用于对输出要素类中的坡向范围进行定义的分类间隔的表。 |
Table |
|
坡向字段 （可选） |
包含坡向编码值的字段。 |
String |
|
金字塔等级分辨率 （可选） |
将使用 terrain 金字塔等级的 z 容差或窗口大小分辨率。 默认值为 0，或全分辨率。 |
Double |
环境
当前工作空间, 输出坐标系, 地理变换, 范围, XY 分辨率, XY 容差, 输出 XY 值域, 输出配置关键字, 自动提交, 对 terrain 进行分析时使所用内存最小
许可信息
- 基本: 需要 3D Analyst
- 标准: 需要 3D Analyst
- 高级: 需要 3D Analyst
