为定义的坡度生成影线 (制图工具)

汇总

用于在表示坡度的上部和下部的线之间创建表示坡度的多部分线或面。

插图

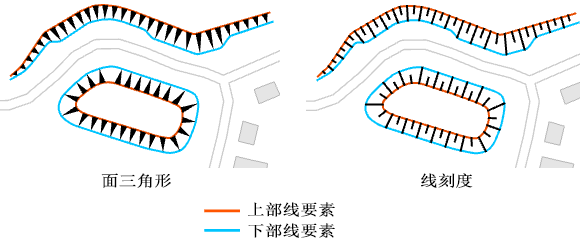

显示两个坡度影线示例。 第一个示例显示均匀面三角形。 第二个示例显示交替刻度线。

用法

• 搜索距离参数指定上下线两端之间的距离。 如果端点位于该距离内，则会在上下线之间的区域中创建影线。 两组端点都必须位于该距离内，才能创建影线。 该参数仅在未选中完全连接参数时使用。

• 当存在多条已连接的线时，它们会被视为一条线（好像它们已被融合），并且将已融合的线的端点用于搜索距离。

• 必须为工具正确建立输入要素的几何以确定要素之间的空间关系。 两端未正确连接的间隙、重叠部分或要素可能会影响影线的创建。

• 请考虑先运行简化线 或平滑线 工具以移除上线和下线要素中可能会影响影线方向的细小细节。

参数

• Dialog
• Python

标注	说明	数据类型
上部线要素	表示斜坡顶部的线要素。	Feature Layer
下部线要素	表示斜坡底部的线要素。	Feature Layer
输出要素类	此输出要素类包含表示坡度区域的多部分线或面影线。	Feature Class
输出要素类型 （可选）	指定是否创建面三角形或刻度线来表示坡度。 面三角形—创建多部分面要素，可在其中为每个影线创建三角形面（具有沿着上线的基线）。 这是默认设置。 线刻度—创建多部分线要素，可在其中为每个影线创建线性刻度	String
完全连接 （可选）	指定输入数据中的上下线是否来自完全连接的区域。 如果上下线未完全连接，则选中此参数，以在通过连接上下要素的端点而派生的区域内创建影线。 如果上下线已完全连接，则不选中此参数以在完全封闭的区域内创建影线。 选中—输入数据中的上下要素将完全链接。 不会派生部要素之间的新连接。 未选中—输入数据中的上下要素未完全链接。 将派生上下部要素之间的新连接。 这是默认设置。	Boolean
搜索距离 （可选）	派生上下要素之间的连接时使用的距离。 当上部和下部要素的端点位于此距离内时，要素之间的区域将用于创建影线。 默认值是 20 米。 选中完全连接参数时，不启用此参数。	Linear Unit
影线间隔 （可选）	坡度区域内影线刻度或三角形之间的距离。 默认值为 10 米。	Linear Unit
最小长度 （可选）	创建影线刻度或三角形所必需的长度。 不会创建短于此长度的影线。 默认值是 0 米。	Linear Unit
每隔一条影线的交替长度 （可选）	指定每隔一条影线三角形或刻度的长度是否会有所不同。 选中—每隔一条影线的长度将为上下坡度线之间距离的一半。 未选中—所有影线的长度（即，上下坡度线之间的距离）均等。 这是默认设置。	Boolean
与上线垂直 （可选）	指定影线刻度或三角形是否垂直于上坡线。 选中—垂直于上线对影线进行定向。 未选中—对影线进行定向以获得均匀的间距。 这是默认设置。	Boolean
面底宽 （可选）	三角形面影线底部的宽度。 仅当输出要素类型参数设置为面三角形时启用此参数。 默认值为 5 米。	Linear Unit

环境

输出坐标系, 范围, 输出 M 值域, 输出 Z 值域

许可信息

• 基本: 否
• 标准: 否
• 高级: 是
