提取扫描线 (转换工具)

汇总

根据扫描的图像生成折线要素。

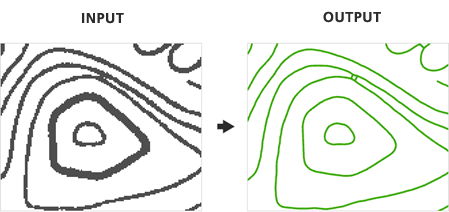

插图

用法

• 此栅格必须分为两类（二进制图像）以提取要素。

• 结果可能由提取时扫描的地图的状态决定。 为了消除噪点和不需要的像素，有时需要在提取要素前修改图像。

• 参数控制提取哪些像元，以及应用于输出折线要素的概化和平滑程度。

• 生成输出面要素是可选的。

参数

• Dialog
• Python

标注	说明	数据类型
输入扫描的地图图像	输入栅格数据集。 此栅格必须分为两类（二值图像）。	Raster Layer
前景值	前景值，表示待提取到线要素的栅格像元。	Long
输出中心线要素	输出已转化折线。	Feature Class
交叉点解决方案	指定在栅格交叉点处创建折线要素的方式。 栅格交叉点即三条或更多条栅格线相遇的位置。 几何—将保留交叉点处的角度和直线。 当角度和直线的精度重要时（例如地点平面图或工程图），使用此选项。 这是默认设置。 中值—通过对方向取平均值处理非直线（不规则）角度。 对于线相遇于不规则角度的自然或有机要素（例如环境制图），使用此选项。 无—交叉点无需特殊处理，要素将按原样提取。 当没有交叉点或交叉点不重要时（例如高程等值线），使用此选项。	String
最大线宽度 （可选）	使用过滤器以忽略较大、较粗的线，并专注于仅提取栅格中较细的线。 此参数也影响输出要素构造，因此对数据使用最准确的值至关重要。 宽度等于或小于最大线宽度的栅格线符合中心线提取的条件，同时较宽的要素会作为面要素进行提取（如果已指定输出面要素参数）。	Double
噪点级别 （可选）	提取分析中会忽略的噪点级别，以改善提取结果。	Double
压缩容差 （可选）	基于指定的容差来移除折点，从而简化线。 压缩容差值越大，折点越少，且与原始线状的偏差越大。 压缩容差表示概化程度，而不是地图单位或像素单位。	Double
应用平滑 （可选）	指定提取分析期间是否对折线要素应用平滑。 选中—对已提取的折线要素应用平滑。 未选中—对已提取的折线要素不应用平滑。	Boolean
平滑权重 （可选）	平滑强度。 平滑权重值越高，线越平滑，但输出可能偏离原始形状。 平滑权重值不是具体的地图单位或像素单位。	Double
处理拐角 （可选）	指定在栅格线相交的位置对拐角进行锐化处理还是平滑处理。 当提取自然要素（如等值线、土壤边界或河流）时，拐角分辨率可能不如表示构建环境的其他地图图像类型重要。 选中—在栅格线相交的位置对拐角进行锐化处理。 未选中—在栅格线相交的位置对拐角进行平滑处理。	Boolean
最大拐角角度 （可选）	视为拐角的最大栅格线相交角度。	Double
孔洞大小 （可选）	如果孔洞的对角长度小于或等于指定距离，则提取分析期间将其视为栅格线的一部分。 此参数可用于在提取分析期间忽略栅格线内的孔洞（通过前景像素完全闭合的微小间距）。 孔洞通常由源质量过低或扫描错误造成。	Long
闭合间距 （可选）	指定此工具是否处理栅格线中的断点并闭合小于或等于指定容差的间距，从而生成连续的折线。 在栅格线相交的位置不闭合间距。 选中—闭合已提取的折线要素的间距。 未选中—不会闭合已提取的折线要素的间距。	Boolean
间隙容差 （可选）	此距离以像素为单位，用于决定提取分析期间是否应该闭合栅格线间距。	Double
间距搜索角度 （可选）	用于搜索栅格线内间距的角度，以增强提取分析结果。 此参数对提取包含中断的弯曲栅格线有所帮助，能确保输出更精确且连续的折线。	Double
输出面要素 （可选）	输出要素类，包含表示栅格像元轮廓的已转化的面。	Feature Class

环境

当前工作空间, 范围, 输出坐标系, 地理变换, 输出配置关键字, 输出 XY 值域, 输出 Z 值域

许可信息

• 基本: 否
• 标准: 否
• 高级: 是
