提取扫描面 (转换工具)
汇总
根据扫描的图像生成面要素。

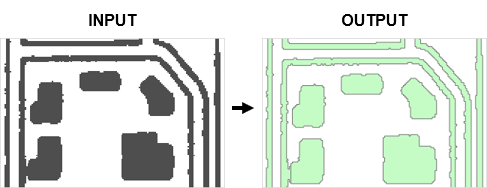

插图
用法
此栅格必须分为两类（二值图像）以提取要素。
结果可能由提取时扫描的地图的状态决定。 为了消除噪点和不需要的像素，有时需要在提取要素前修改图像。
参数控制提取哪些像元，以及应用于输出面要素的概化和平滑程度。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入扫描的地图图像 |
输入栅格数据集。 此栅格必须分为两类（二值图像）。 |
Raster Layer |
|
前景值 |
前景值，表示待提取到线要素的栅格像元。 |
Long |
|
输出面要素 |
输出要素类，包含表示栅格像元轮廓的已转化的面。 |
Feature Class |
|
压缩容差 （可选） |
基于指定的容差来移除折点，从而简化线。 压缩容差值越大，折点越少，且与原始线状的偏差越大。 压缩容差表示概化程度，而不是地图单位或像素单位。 |
Double |
|
应用平滑 （可选） |
指定提取分析期间是否对面要素应用平滑。
|
Boolean |
|
平滑权重 （可选） |
平滑强度。 平滑权重值越高，线越平滑，但输出可能偏离原始形状。 平滑权重值不是具体的地图单位或像素单位。 |
Double |
|
孔洞大小 （可选） |
如果孔洞的对角长度小于或等于指定距离，则提取分析期间将其视为栅格线的一部分。 此参数可用于在提取分析期间忽略栅格线内的孔洞（通过前景像素完全闭合的微小间距）。 孔洞通常由源质量过低或扫描错误造成。 |
Long |
环境
当前工作空间, 范围, 输出坐标系, 地理变换, 输出配置关键字, 输出 XY 值域, 输出 Z 值域
许可信息
- 基本: 否
- 标准: 否
- 高级: 是
