多面体转栅格 (转换工具)

汇总

将多面体要素转换为栅格数据集。

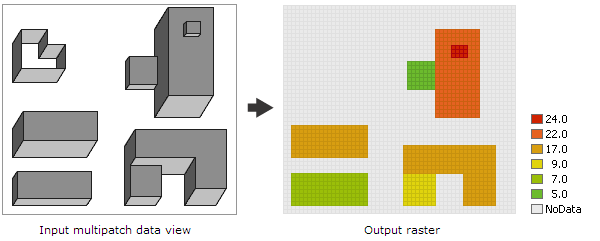

插图

多面体转栅格工具图示

用法

  • 输出栅格在每个像元中心位置存储输入多面体要素的 z 值。 要确定每个像元的 z 值,需要从像元中心位置延伸出一条垂直线以与输入多面体要素相交。 将相交点的最大或最小 z 值分配到输出栅格。 如果像元中心落在一个或多个输入多面体要素的覆盖区,输出像元会得到一个值;否则,会将输出像元指定为 NoData。

  • Vertical triangles—栅格化中不包含实质上没有顶的垂直墙壁,并且不会在输出栅格中显示垂直三角形。

  • 输出像元大小可以通过数值进行定义,也可以从现有栅格数据集获取。 如果没有将像元大小明确指定为参数值,则将从环境像元大小获取相应值(前提是已指定环境)。 如果未指定参数像元大小或环境像元大小,但已设置了环境捕捉栅格,则将使用捕捉栅格的像元大小。 如果未指定任何内容,则像元大小会通过使用范围的宽度或高度中的较小值除以 250 来计算,其中范围位于在环境中指定的输出坐标系内。

  • 如果使用数值指定了像元大小,工具将直接将其用于输出栅格。

    如果使用栅格数据集指定了像元大小,则参数将显示栅格数据集的路径而不是像元大小值。 该栅格数据集的像元大小将直接用于分析,前提是数据集的空间参考与输出空间参考相同。 如果数据集的空间参考不同,则将基于所选的像元大小投影方法进行投影。

  • 借助该工具您可以在城市空间中使用 3D 建筑物要素(作为多面体)构建数字高程模型 (DEM)。 要实现此目的,首先使用该工具将多面体要素转换到栅格中。 然后使用镶嵌 工具通过 DEM 栅格镶嵌建筑物栅格。 通过得到的高程栅格,您可以在城市空间中运行操作栅格数据的其他工具来解决分析问题。 例如,在城市环境中,您可以运行视域工具来计算可视性或使用太阳辐射工具来计算建筑物的潜在屋顶太阳能。

  • 默认情况下,此工具会利用多核处理器。 最多可以使用 4 个核。

    要使用较少的核,请使用并行处理因子 环境设置。

参数

标注 说明 数据类型

输入多面体要素

要转换为栅格的输入多面体要素。

Feature Layer

输出栅格

要创建的输出栅格数据集。

此栅格为浮点类型。

如果不将输出栅格保存到地理数据库,请为 TIFF 文件格式指定 .tif,为 CRF 文件格式指定 .CRF,为 ERDAS IMAGINE 文件格式指定 .img,而对于 Esri Grid 栅格格式,无需指定扩展名。

Raster Dataset

输出像元大小

(可选)

正在创建的输出栅格的像元大小。

该参数可以通过数值定义,也可以从现有的栅格数据集获取。 如果未将像元大小明确指定为参数值,则使用环境像元大小值(如果已指定);否则,使用其他规则通过其他输入计算像元大小。 有关详细信息,请参阅用法。

Analysis Cell Size

像元分配方法

(可选)

指定在从像元中心位置延伸一条垂直线与输入多面体要素相交的情况下,当在像元中心位置检测到多个 z 值时,是否将最大或最小 z 值用于像元。

  • 最大高度将最大 z 值分配到像元。 这是默认设置。

  • 最小高度将最小 z 值分配到像元。

String

环境

自动提交, 像元大小, 像元大小投影方法, 当前工作空间, 范围, 地理变换, NoData, 输出配置关键字, 输出坐标系, 并行处理因子, 重采样方法, 临时工作空间, 捕捉栅格, 切片大小

许可信息

  • 基本: 是
  • 标准: 是
  • 高级: 是
