点云转栅格 (转换工具)

汇总

根据点云场景图层包（*.slpk 文件）或索引 3D 场景 (I3S) 服务中的高度值创建栅格表面。

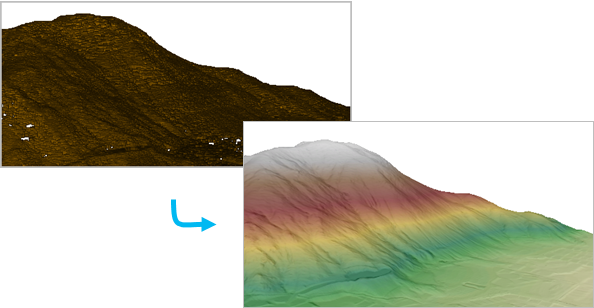

插图

用法

• 该工具通过将点云分割为与输出像元大小相匹配的矩形区域，并通过图格化估算像元值来生成栅格表面。 根据像元分配类型和空值填充方法参数的选项，分配栅格值。 像元分配类型参数控制如何定义包含点的像元的值，而空值填充方法参数控制如何确定不包含点的像元的值。

• 当使用空值填充方法参数的自然邻域法选项填充空值像元时，需考虑限制在具有凹凸分布的点云上使用此选项的情况。 如果将此选项用于具有凸分布的点，可能需要很长时间在长空值区域之间进行插值。

• 该工具将点数据提取到临时文件中，这些文件位于临时工作空间中。 所需的临时工作空间大小与处理范围内的点数相关。 如果处理整个点云场景图层，临时文件所占用的空间大致与输入文件相同。

• 可以在图层属性对话框的点过滤器选项卡上对点云场景图层中的点进行过滤。 应用点过滤器后，仅使用过滤器中选择的点插值栅格。

参数

• Dialog
• Python

标注	说明	数据类型
输入点云	将用于生成高程栅格的点云场景图层包文件（*.slpk 文件）或 I3S 点云场景图层服务。 I3S 点云场景图层服务必须启用导出属性以进行处理。	Scene Layer; File
像元大小	输出栅格每个像元的长度和宽度。	Linear Unit
输出栅格	输出栅格的位置和名称。 将栅格数据集存储到地理数据库或文件夹（例如 Esri Grid）时，请勿向栅格数据集的名称添加文件扩展名。 在将栅格存储到文件夹中时，可提供文件扩展名以定义栅格的格式，例如 .tif（生成 GeoTIFF）或 .img（生成 ERDAS IMAGINE 格式文件）。 如果栅格存储为 .tif 文件或存储在地理数据库中，可使用地理处理环境设置指定其栅格压缩类型和质量。	Raster Dataset
像元分配类型 （可选）	指定将用于为包含点的像元分配值的方法。 平均高度—像元值将由像元中所有点的 z 值的平均值确定。 这是默认设置。 最小高度—像元值将由像元中点的最低 z 值确定。 最大高度—像元值将由像元中点的最高 z 值确定。 最邻近法—像元值将基于距离像元中心最近的点的高度确定。	String
空填充方法 （可选）	指定将用于插值不包含点的插值区域的像元值的方法。 无—不会为不包含点的栅格像元分配值。 简单—将对紧邻空像元的点的 z 值进行平均以消除小型空区域。 线性—将对空区域进行三角化，并使用线性插值来分配像元值。 这是默认设置。 自然邻域法—将使用自然邻域法插值来确定像元值。	String
Z 因子 （可选）	Z 值将乘上的系数。 此值通常用于转换 z 线性单位来匹配 x,y 线性单位。 默认值为 1，此时 z 值保持不变。	Double

环境

当前工作空间, 临时工作空间, 输出坐标系, 地理变换, 范围, 捕捉栅格, 输出配置关键字, 金字塔, 栅格统计, 压缩

许可信息

• 基本: 需要 Spatial Analyst 或 3D Analyst
• 标准: 是
• 高级: 是
