延伸线 (编辑工具)

汇总

将线段延伸至指定距离范围内的第一个相交要素。 如果在指定距离范围内不存在相交的要素，则不会延伸该线段。 工具用于完成质量控制任务，例如，清除在未设置适合的捕捉环境的情况下而进行数字化的要素中的拓扑错误。

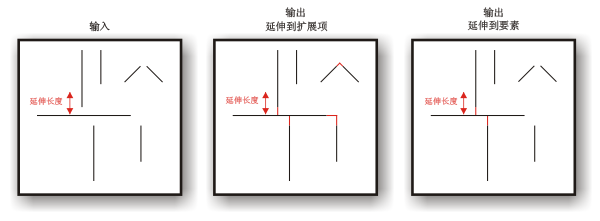

插图

用法

注意：

此工具会修改输入数据。 有关详细信息以及避免意外更改数据的策略，请参阅修改或更新输入数据的工具。

• 如果未指定任何延伸长度参数值，则线段将延伸至第一个相交要素。

• 如果指定延伸到扩展项参数值，则线段可延伸至现有线要素以及指定延伸长度范围内的其他延伸线段，从而形成两个扩展项的交点。

• 如果要素是第一个相交要素，则可将此要素延伸至本身。

• 如果将包含选择内容的要素图层或要素类用作输入，则将仅延伸所选的要素。 该图层或要素类中的所有要素将用来评估是否可执行延伸，但仅修改所选的要素。

• 此工具不会更改任何要素属性，但文件地理数据库要素类或企业级地理数据库要素类中的管理几何（长度）字段除外。

参数

• Dialog
• Python

标注	说明	数据类型
输入要素	将延伸的线输入要素。	Feature Layer
延伸长度 （可选）	线段延伸到相交要素所需的最大距离。	Linear Unit
延伸到扩展项 （可选）	指定线段是否可延伸至指定延伸长度范围内的其他延伸线段。 选中—线段可延伸至其他延伸线段以及现有线要素。 这是默认设置。 未选中—线段只能延伸至现有线要素。	Boolean

派生输出

标注	说明	数据类型
更新的输入要素	更新后的输入要素。	Feature Class

环境

范围, 当前工作空间

许可信息

• 基本: 否
• 标准: 是
• 高级: 是
