Häufig gestellte Fragen

Antworten auf allgemeine Fragen zu ArcGIS Reality for ArcGIS Pro werden bereitgestellt.

Übersicht

Lizenzieren von

Systemanforderungen und Einrichtung

Beziehung zwischen Ortho-Mapping in ArcGIS Reality for ArcGIS Pro und Ortho-Mapping in ArcGIS Pro

Technische Tipps und Tipps zur Vorgehensweise

Was ist Reality-Mapping?

Reality-Mapping ist das Erstellen genauer digitaler Darstellungen der physischen Welt mittels Bildern, LIDAR-Daten oder beidem.

Was ist die ArcGIS Reality-Suite?

Die ArcGIS Reality-Suite ist eine Sammlung von Produkten für das Reality-Mapping eines Gebiets, einer Stadt oder eines gesamten Landes, die mithilfe der ArcGIS Reality Engine Eingabebilddaten von Drohnen, auf Überwachungsflugzeugen montierten Messbildkamera-Arrays oder Satelliten unterstützt:

  • ArcGIS Reality for ArcGIS Pro ist eine Erweiterung von ArcGIS Pro, mit der Sie von Drohnen, bemannten Flugzeugen oder Satelliten aufgenommene Bilder eingeben können, um 2D- und 3D-Ausgaben für das Reality-Mapping zu generieren.

  • ArcGIS Reality Studio ist eine eigenständige App für das Reality-Mapping anhand von Luftbildern für gesamte Städte, Bundesländer und Kantone. Eine kartenbasierte intuitive Bedienoberfläche ermöglicht die effiziente Erzeugung von realitätsnahen Kartendarstellungen sowie von 2D- und 3D-Renderings in vermessungstechnischer Qualität.

  • Site Scan for ArcGIS ist eine cloudbasierte End-to-End-Reality-Mapping-Software für Drohnenbilder, mit der die Verwaltung von Drohnenprogrammen sowie die Sammlung, Verarbeitung und Analyse von Bilddaten vereinfacht werden.

  • ArcGIS Drone2Map ist eine intuitive Desktop-Anwendung für das Reality-Mapping anhand von Drohnenbildern und ermöglicht die Offline-Verarbeitung und schnelle Kartenerstellung vor Ort.

Wer kann von der Verwendung der ArcGIS Reality-Suite profitieren?

Die ArcGIS Reality-Suite bietet Verarbeitung, Modellierung, Werkzeuge und Funktionen für Mapping-Experten mit den folgenden Schwerpunktbereichen:

  • Photogrammetrische Verarbeitung überlappender Bildsammlungen von Drohnen- und Befliegungsplattformen

  • Erstellung von 2D- und 3D-Produkten aus Drohnenbildern und Luftbilddaten, einschließlich der folgenden Produkte:

    • Digitale Oberflächenmodelle (DSMs)

    • Digitale Terrain-Modelle (DTMs)

    • True-Orthomosaike

    • Punktwolken

    • 2D- und 3D-Meshes

    • Gaussian-Splatting

  • Photogrammetrische Verarbeitung von Satellitenbildern und gescannten Luftaufnahmen

  • Erstellung von 2D-Produkten aus Satellitenbildern, einschließlich der folgenden Produkte:

    • Digitale Oberflächenmodelle (DSMs)

    • Digitale Terrain-Modelle (DTMs)

    • True-Orthomosaike

    • 2D-Mesh

  • Erweiterte Workflows für die Analyse von Bilddaten und räumlichen Daten mit maschinellem Lernen, Feature-Extraktion sowie Feature-Interpolation und Messungen aus Bilddaten

Die ArcGIS Reality-Suite ist für photogrammetrisches Mapping und die Erstellung photogrammetrischer Produkte in operativen Umgebungen vorgesehen.

Was ist in der Erweiterung ArcGIS Reality for ArcGIS Pro enthalten?

Eine Benutzerlizenz für die Reality-Mapping-Erweiterung bietet Zugriff auf alle Funktionen in ArcGIS Reality for ArcGIS Pro und ArcGIS Drone2Map.

  • Auf der Benutzertypstufe "Professional" oder "Professional Plus" bietet die Reality-Mapping-Erweiterung Zugriff auf ArcGIS Reality for ArcGIS Pro und ArcGIS Drone2Map.

  • Auf der Creator-Benutzertypstufe beinhaltet die Reality-Mapping-Erweiterung nur Zugriff auf ArcGIS Drone2Map.

Was ist ArcGIS Reality for ArcGIS Pro?

ArcGIS Reality for ArcGIS Pro ist eine Erweiterung, die die Ortho-Mapping-Funktion in ArcGIS Pro durch die Generierung von High-Fidelity-3D- und 2D-Produkten ergänzt. Wenn die Erweiterung ArcGIS Reality for ArcGIS Pro aktiviert ist, können Sie aus Drohnenbilddaten und digitalen Luftbilddaten DSMs und DTMs mit Quellauflösung, True-Orthos, 2,5D-DSM-Meshes, Punktwolken mit hoher Dichte, 3D-Meshes und Gaussian-Splatting-Produkte generieren. Sie können auch True-Ortho-, DSM-, DTM- und DSM-Mesh-Produkte mit Satellitenbildern erstellen.

Welche Lizenzierung ist für die Verwendung von ArcGIS Reality for ArcGIS Pro erforderlich?

  • Ab Pro 3.7 ist eine Benutzerlizenz für die Reality-Erweiterung erforderlich, um ArcGIS Reality for ArcGIS Pro zu verwenden, wenn ArcGIS Pro mit einer Named-User-Lizenz lizenziert ist.

    • Wenn ArcGIS Pro mit einem Named-User-Konto lizenziert ist, kann ArcGIS Reality for ArcGIS Pro nur über eine Benutzerlizenz für die Reality-Erweiterung lizenziert werden, die vom Administrator der ArcGIS Online-Organisation zugewiesen wurde. ArcGIS Reality for ArcGIS Pro ist auf den Benutzertypstufen "Professional" und "Professional Plus" verfügbar. Weitere Informationen finden Sie unter Starten von ArcGIS Pro mit einer Named-User-Lizenz.

  • Wenn ArcGIS Pro in Version 3.6 und früher mit einer Single-Use-Lizenz lizenziert wurde, ist eine ArcGIS Pro-Lizenz der Stufe "Standard" oder "Advanced" und eine Lizenz für ArcGIS Desktop erforderlich, um ArcGIS Reality for ArcGIS Pro zu verwenden.

Hinweis:

Ab ArcGIS Pro 3.7 ist für ArcGIS Reality for ArcGIS Pro der Benutzertyp "Professional" oder "Professional Plus" erforderlich.

Um ArcGIS Reality for ArcGIS Pro mit einem Named-User-Konto zu aktivieren, lesen Sie die vorstehenden Informationen.

  1. Starten Sie ArcGIS Pro mit einer Named-User-Lizenz.

  2. Zeigen Sie die Informationen zu Ihrer Lizenz und zum Verwenden von Erweiterungen an. Wenn ArcGIS Reality for ArcGIS Pro im Abschnitt "ArcGIS Pro-Erweiterungen" nicht aufgeführt und als lizenziert angezeigt wird, wenden Sie sich an Ihren ArcGIS Online-Administrator.

Lizenz:

Es wird empfohlen, dass Sie mit Ihrem System- oder ArcGIS Online-Organisationsadministrator zusammenarbeiten, um ArcGIS Reality for ArcGIS Pro zu installieren, einzurichten und zu verwalten.

Welche ArcGIS Pro-Lizenztypen werden von ArcGIS Reality for ArcGIS Pro unterstützt?

Von ArcGIS Reality for ArcGIS Pro werden die folgenden Lizenztypen unterstützt:

  • Single-Use-Lizenz (ArcGIS Pro 3.6 und früher)

  • Named-User-Lizenztyp und Benutzerlizenz für die Reality-Erweiterung (ArcGIS Pro 3.7 und höher)

Ist ArcGIS Reality Studio für Computer mit der Erweiterung ArcGIS Reality for ArcGIS Pro erforderlich?

Nein. Ab ArcGIS Pro 3.7 ist die Installation von ArcGIS Reality Studio nicht erforderlich, um die Erweiterung "ArcGIS Reality for ArcGIS Pro" zu aktivieren.

Welche Systemvoraussetzungen bestehen für ArcGIS Reality for ArcGIS Pro?

Für die Ausführung von ArcGIS Reality for ArcGIS Pro werden ein Dual-Core-Hochleistungscomputer mit mindestens 64 GB RAM und einem SSD-Speicherlaufwerk empfohlen. Weitere Informationen finden Sie in der Onlinehilfe unter Systemanforderungen.

Eine GPU ist nicht erforderlich, wird jedoch empfohlen.

Hinweis:

Zum Generieren von Gaussian-Splatting-Layern mit ArcGIS Reality for ArcGIS Pro muss Ihr Computer die folgenden Software- und Hardware-Anforderungen erfüllen.

Müssen ArcGIS Reality Studio und ArcGIS Reality for ArcGIS Pro auf demselben Computer installiert sein?

Ja. Als Erstes muss ArcGIS Reality Studio installiert werden, um ArcGIS Reality for ArcGIS Pro zu lizenzieren und zu aktivieren.

Nach Abschluss der Installation können Sie ArcGIS Reality Studio ggf. deinstallieren.

Kann ArcGIS Reality for ArcGIS Pro mit ArcGIS Pro 3.0 und früher verwendet werden?

Nein. ArcGIS Reality for ArcGIS Pro ist mit ArcGIS Pro 3.1 und höher kompatibel.

Kann ich Reality-Mapping und Ortho-Mapping gemeinsam verwenden?

Ja. Reality-Mapping und Ortho-Mapping sind in ArcGIS Pro kompatibel. Sie verfügen über gemeinsame Funktionalität, z. B. Blockausgleichung, sowie über ähnliche Workflows, und sie haben die gleiche Bedienoberfläche. Vorhandene Ortho-Mapping-Workspaces für Drohnen- und Luftbilder können in Reality-Mapping-Workspaces konvertiert werden und umgekehrt. In der ArcGIS Pro-Umgebung, in der alle zugehörigen Bilddaten und Anpassungsdaten, generierten Produkte und sonstigen Metadaten für die Projekte organisiert und verwaltet werden, erfolgt die Handhabung der Projekte auf die gleiche Weise.

Reality-Mapping und Ortho-Mapping unterscheiden sich in der Regel im Hinblick auf die unterstützten Typen von Bilddaten und die Typen der generierten Produkte. In der folgenden Tabelle werden die in Reality-Mapping und Ortho-Mapping verfügbaren Optionen verglichen:

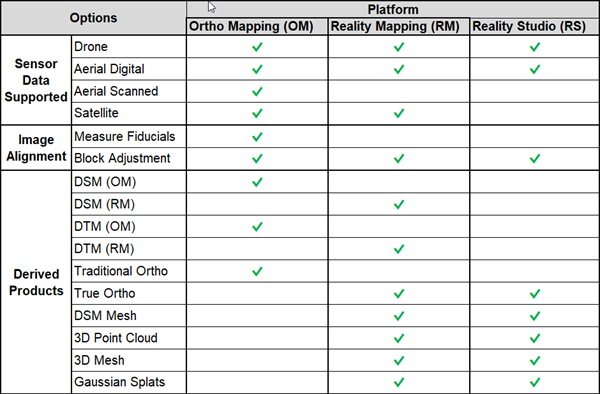

Tabelle der Produktfunktionen

Kann ich einen Ortho-Mapping-Workspace für gescannte Luftbilder in einen Reality-Mapping-Workspace konvertieren?

Nein. Nur herkömmliche Ortho-Mapping-Workspace-Typen für Drohnenbilder, digitale Luftbilder und Satellitenbilder können in Reality-Mapping-Workspaces konvertiert werden, um Reality-Mapping-Produkte zu erstellen.

Habe ich nach dem Aktivieren von ArcGIS Reality for ArcGIS Pro noch Zugriff auf meine zuvor erstellten Ortho-Mapping-Projekte?

Ja. Ortho-Mapping-Projekte und Reality-Mapping-Projekte sind miteinander kompatibel.

Ich habe ein Ortho-Mapping-Projekt für digitale Luftbilddaten, das ich in ein Reality-Mapping-Projekt konvertieren möchte. Werden bei der Konvertierung meine zuvor erstellten Ortho-Mapping-Produkte übernommen?

Nein. Für Reality-Mapping und Ortho-Mapping werden unterschiedliche Methodiken zum Generieren von Produkten und Verwalten der zugehörigen Metadaten verwendet. Reality-Mapping-Produkte unterscheiden sich von Ortho-Mapping-Produkten, da sie jeweils unterschiedliche Eigenschaften aufweisen, um ihre Mapping- und Kundenanforderungen zu unterstützen. Deshalb muss jede Produktfamilie über den jeweils eigenen Reality-Mapping-Workspace oder Ortho-Mapping-Workspace generiert werden.

Kann ich ein Projekt von ArcGIS Reality Studio nach ArcGIS Reality for ArcGIS Pro oder in umgekehrter Richtung importieren?

Nein. Reality-Mapping-Produkte und Ortho-Mapping-Produkte werden in Projekten auf unterschiedliche Weise verarbeitet und verwaltet. Die jeweiligen Projekte muss gesondert sein, um Produkte zu aktualisieren und zu verwalten, die zum Überarbeiten von Land-Layern und GIS-Layern verwendet werden.

Ein Ortho-Mapping-Workspace kann in einen Reality-Mapping-Workspace (oder umgekehrt) konvertiert werden, und dadurch wird ein Reality-Mapping-Projekt oder ein Ortho-Mapping-Projekt erstellt.

Wann sollte ich ArcGIS Reality for ArcGIS Pro und wann ArcGIS Reality Studio verwenden?

Verwenden Sie ArcGIS Reality for ArcGIS Pro, wenn ArcGIS installiert ist oder wenn Sie beabsichtigen, ArcGIS in Verbindung mit Reality-Mapping zu verwenden, z. B. zum Aktualisieren vorhandener Land-Layer (Straßen, Erschließungsflächen usw.). Dies verbessert die Integration Ihres gesamten Mapping- und GIS-Projekts.

Verwenden Sie ArcGIS Reality Studio, wenn Sie lediglich photogrammetrische Produkte erstellen und keine Verwendung von GIS beabsichtigen. Reality Studio ist für Produktionsumgebungen in Organisationen für photogrammetrisches Mapping optimiert, die Basisprodukte wie True-Orthos, 3D-Meshes usw. erstellen. Diese Produkte werden für andere Behörden, z. B. lokale und bundesstaatliche Behörden sowie nationale Regierungsorganisationen, freigegeben.

Sind ArcGIS Reality for ArcGIS Pro und Ortho-Mapping identisch?

Nein. ArcGIS Reality for ArcGIS Pro enthält einige Ortho-Mapping-Funktionen nicht, wie z. B. Blockausgleichung und das Verarbeiten von gescannten Luftbilddaten. Ortho-Mapping umfasst jedoch nicht die Generierung von ArcGIS Reality for ArcGIS Pro-Produkten wie True-Orthos, Punktwolken oder 2D- und 3D-Meshes.

Welche Sensordatentypen werden von ArcGIS Reality for ArcGIS Pro unterstützt?

Reality for ArcGIS Pro umfasst Reality-Mapping- und einige Ortho-Mapping-Funktionen. Bei Verwendung von Reality-Mapping werden Drohnenbilder, digitale Luftbilder und Satellitenbilder unterstützt.

Bei Verwendung von Ortho-Mapping werden Drohnenbilder, digitale Luftbilddaten, gescannte Luftbilder und Satellitenbilder unterstützt.

Welche Datentypen werden von ArcGIS Reality for ArcGIS Pro unterstützt?

Alle von ArcGIS Pro unterstützten gängigen Bilddatentypen, z. B. TIFF, GeoTIFF, MrSID, JPG, ERDAS IMAGINE usw., werden unterstützt.

Wie wirken sich Gemeinsame erweiterte Einstellungen auf die Qualität und Verarbeitungsdauer beim Erstellen der verschiedenen Reality-Mapping-Produkte aus?

In den folgenden Tabellen werden die potenziellen Auswirkungen verschiedener Optionen für Qualität und Szenario beim Erstellen abgeleiteter Produkte mit jeweils unterschiedlicher Auflösung für verschiedene Sensortypen beschrieben. Weitere Informationen finden Sie in der Onlinehilfe.

Einstellungen für die Produktqualität und die Performance der Verarbeitung für digitale Luftbilddaten

Einstellungen für die Produktqualität und die Performance der Verarbeitung für Drohnenbilddaten

Einstellungen für die Produktqualität und die Performance der Verarbeitung für Satellitenbilder

Werden Beispieldaten für Reality-Mapping-Tests und -Schulung bereitgestellt?

Ja. Siehe die folgenden Beispieldaten, die die Generierung von Reality-Mapping-Produkten unterstützen:

Muss ich für die Blockausgleichung eine Aerotriangulationsanwendung eines Drittanbieters verwenden?

Nein. In ArcGIS Reality for ArcGIS Pro wird ein vollständiger Mapping-Workflow, einschließlich Blockausgleichung, bereitgestellt.

Warum sind nach der Blockausgleichung einige Symbole in der Gruppe Produkte nicht mehr verfügbar?

Beim Erstellen eines Reality-Mapping-Workspace ist der Wert von Szenariotyp direkt an die Optionen für Produktkategorie gebunden. Wenn Szenariotyp z. B. auf Schrägluftbild festgelegt ist, sind die Optionen "DSM", "True Ortho" und "DSM-Mesh" nicht verfügbar. Der Grund dafür ist, dass in ArcGIS Pro davon ausgegangen wird, dass bei der Auswahl von Schrägluftbild als Szenariotyp nur 3D-Produkte erforderlich sind.

Warum kann ich nicht meinen Workspace auswählen, wenn ich auf dem ArcGIS Pro-Menüband auf der Registerkarte Bilddaten die Option Workspace importieren oder Workspace hinzufügen verwende?

Stellen Sie sicher, dass der Workspace-Typ (untere rechte Ecke) mit dem von Ihnen ausgewählten Workspace übereinstimmt.

Typ des Reality-Mapping-Workspace

Warum erhalte ich die Fehlermeldung Das Oberflächenrekonstruktions-SDK wurde nicht installiert oder kann nicht gefunden werden?

Zum Ausführen von ArcGIS Reality for ArcGIS Pro muss die Konfigurationsdatei für die Erweiterung ArcGIS Reality for ArcGIS Pro heruntergeladen und installiert werden, um die Verarbeitung zu unterstützen. Dieser Fehler tritt auf, wenn die Konfigurationsdatei nicht installiert ist. Bitten Sie den zuständigen Mitarbeiter in Ihrer Organisation um Zugriff auf dieses Installationsprogramm, falls es nicht ohne weiteres verfügbar ist.

Warum erhalte ich die Fehlermeldung Runtime error occurred: boostfilesystemcopy_file: The system cannot find the path specified [system:3]?

Dieser Fehler wird durch die maximale Pfadlänge (standardmäßig 260 Zeichen) unter Windows verursacht. Aktivieren Sie die Einstellung "LongPathsEnabled", um das Problem zu beheben.

Fehlermeldung

Werden relative Pfade zu den Bilddaten unterstützt?

Nein. Die Pfade zu den Bilddaten müssen absolute Pfade sein.

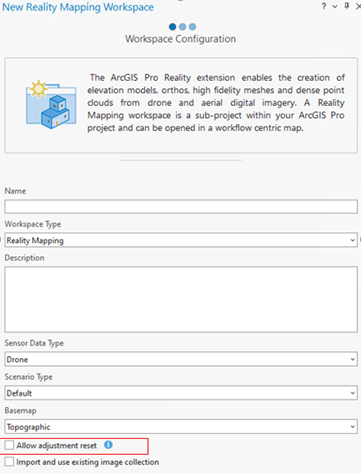

Warum ist die Option Zurücksetzen der Ausgleichung zulassen in der Gruppe Anpassen in einem Reality-Mapping-Workspace nicht verfügbar?

Das Zurücksetzen der Ausgleichung wird in dem von Ihnen erstellten Workspace nicht unterstützt. Um diese Funktion zu verwenden, müssen Sie einen Workspace erstellen, der das Zurücksetzen zulässt.

Hinweis:

Mit der Zurücksetzungsfunktion dauert die Verarbeitung für einen Workspace länger.

Option "Zurücksetzen der Ausgleichung zulassen"

Warum sind nach dem Umbenennen meines Reality-Mapping-Workspace die Pfade ungültig?

Dies ist das zu erwartende Verhalten. Sie können zum Container Karten im Bereich Katalog wechseln und die Karte mit dem ursprünglichen Namen löschen. Wenn Sie anschließend den Workspace öffnen, wird auf den richtigen Pfad verwiesen.

Optional können Sie mit der rechten Maustaste auf die Gruppe im Bereich Inhalt klicken und Synchronisieren auswählen.

Wo finde ich die generierten 2D- und 3D-Produkte, die ich in Erweiterte Produkteinstellungen ausgewählt habe?

Klicken Sie im Bereich Katalog auf Ordner > RealityMapping > Workspace_name.ermw > Produkte, um auf die Produkte zuzugreifen.

Welche Einstellungen für den Raumbezug werden empfohlen, um 3D-Mesh-Produkte zu optimieren?

Fügen Sie beim Erstellen des Reality-Mapping-Workspace ein lokales Koordinatensystem mit X-, Y- und Z-Werten hinzu.

Wie werden 3D-Meshes online freigegeben?

Sie können mit Ihren üblichen Workflows Produkte online freigeben. Alle Produkte sind mit ArcGIS kompatibel und können für ArcGIS Image for ArcGIS Online und ArcGIS Image Server (ArcGIS Enterprise) freigegeben werden.

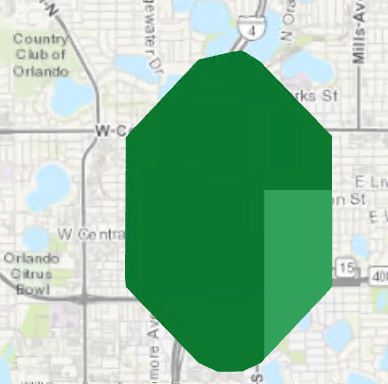

Warum ist mein Reality-Mapping-Workspace nach der Erstellung von Produkten mit grünen Polygonen bedeckt?

Grünes Polygon, das den Workspace abdeckt

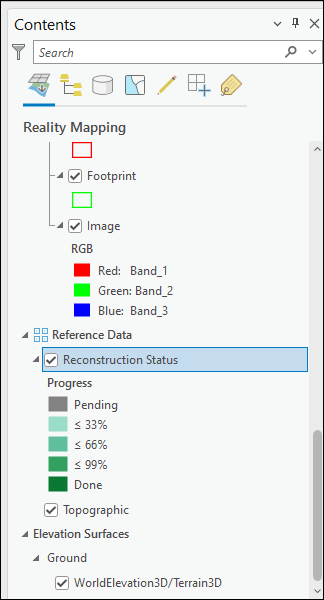

Dies ist die Reconstruction-Status-Feature-Class, die den Fortschritt der aktuellen Rekonstruktion anzeigt. Sie kann ein- und ausgeschaltet werden, indem Sie den Layer im Bereich Inhalt aktivieren und deaktivieren.

Layer "Rekonstruktionsstatus" im Bereich "Inhalt"
