Hinzufügen eines Farbsatzes
Farbsätze dienen als standardisierte Farbbibliothek oder -palette zum Erstellen von Farbschemas im Netzwerk. Ein Farbsatz definiert die verfügbaren Farben, die für bestimmte Typen von Features verwendet werden können, und weisen diesen einen Namen, eine Beschriftung und einen oder mehrere Hexadezimalcodes zu, wodurch die Farbe bestimmt wird. Für verschiedene Feature-Typen wie Fasern, Stecker und Patchkabel können unterschiedliche Farbsätze erstellt werden. Diese Farbsätze werden beim Erstellen von Farbschemas referenziert, um sicherzustellen, dass ein Standard für alle Farbschemas eingehalten wird.
Das Werkzeug Farbsatz hinzufügen ermöglicht das Erstellen von Farbsätzen, die die Farbpalette definieren, die für Farbschemas verwendet werden kann.
Anforderungen
Um einen Farbsatz hinzuzufügen, müssen die folgenden Anforderungen erfüllt sein:
Der Parameter Eingabe-Versorgungsnetz muss die Utility Network-Version 8 oder später referenzieren.
Der Parameter Netzart muss eine Telekommunikationsnetzart referenzieren.
Der Parameterwert Name des Farbsatzes muss in der Netzart eindeutig sein und darf maximal 256 Zeichen lang sein.
Die Eigenschaftswerte Name und Beschriftung des Parameters Farbsatz dürfen maximal 256 Zeichen lang sein.
Der HexCode-Eigenschaftswert des Parameters Farbcodes muss ein sechsstelliges Hex-Triplet enthalten. Mehrere hexadezimale Farbcodes können mit einer durch Kommas getrennten Liste angegeben werden.
Stellen Sie für die Verwendung einer Enterprise-Geodatabase Folgendes sicher:
Der Parameterwert Eingabe-Versorgungsnetz muss aus einer Datenbankverbindung stammen, die als Besitzer des Datenbank-Versorgungsnetzes hergestellt wurde.
Bei dem aktiven ArcGIS Enterprise-Portal-Konto muss es sich um den Besitzer des Portal-Versorgungsnetzes handeln.
Lizenz:
Das aktive Portal-Konto muss mit der Benutzertyp-Erweiterung ArcGIS Advanced Editing lizenziert sein, um ein Versorgungsnetz in einer Enterprise-Geodatabase erstellen, veröffentlichen und bearbeiten zu können.
Beispiel

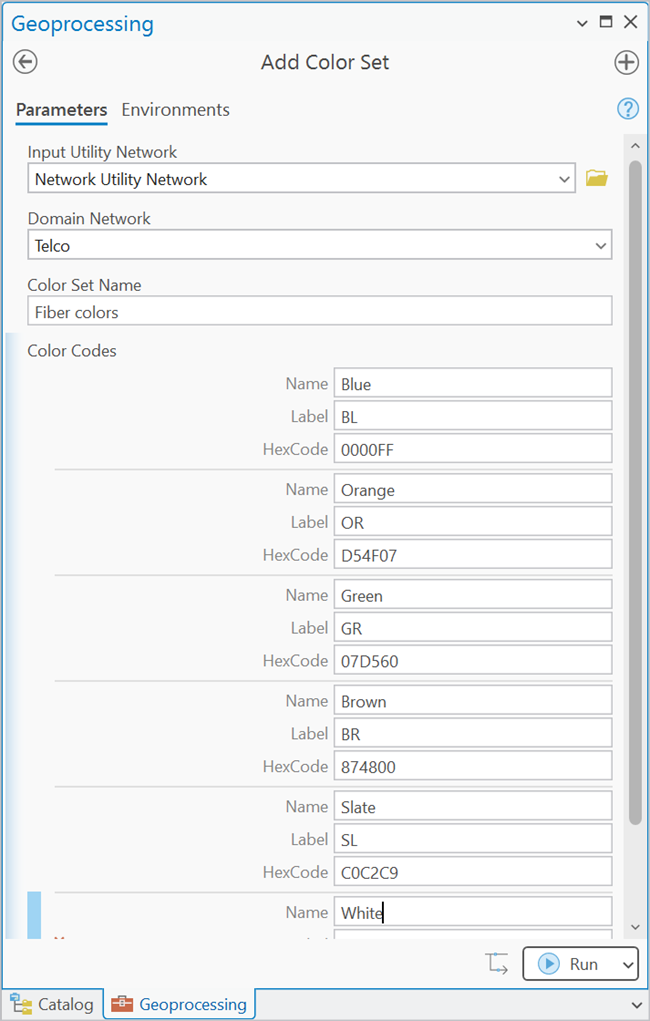

Um die Farbpalette festzulegen, die in der Netzart Telco für Fasern zur Verfügung steht, wird ein neuer Farbsatz erstellt. Der Name des Farbsatzes lautet Fiber colors. Für den Parameter Farbcodes wird jede im Farbsatz verfügbare Farbe mit einem Namen, einer Beschriftung und einem Hexadezimalcode definiert.
Hinzufügen eines Farbsatzes zu einem Versorgungsnetz
Um einem Versorgungsnetz einen Farbsatz hinzuzufügen, führen Sie die folgenden Schritte aus:
Klicken Sie auf der Registerkarte Analyse in der Gruppe Geoverarbeitung auf Werkzeuge
, um den Bereich Geoverarbeitung zu öffnen.Suchen Sie im Bereich Geoverarbeitung nach Farbsatz hinzufügen, und wählen Sie den Eintrag aus.
Legen Sie für den Parameter Eingabe-Versorgungsnetz ein Versorgungsnetz fest.
Geben Sie für den Parameter Netzart eine Telekommunikationsnetzart an.
Geben Sie für den Parameter Name des Farbsatzes einen Namen für den Farbsatz ein.
Dieser Name dient zur Identifizierung des Farbsatzes, wenn dieser von einem Farbschema verwendet wird.
Geben Sie im Parameter Farbcodes für die Eigenschaften Name, Beschriftung und HexCode Werte an, mit denen die Farbe im Farbsatz definiert wird.
Mehrere hexadezimale Farbcodes können in einer durch Kommas getrennten Liste angegeben werden, um Elemente wie eine Faserschlauchummantelung in mehreren Farben darzustellen. Beispiel: eine blaue Faser mit einem schwarzen Streifen (
0000FF,000000).Wiederholen Sie Schritt 6 für jede Farbe im Farbsatz.
Klicken Sie auf Ausführen.
Der Farbsatz wird dem Versorgungsnetz hinzugefügt.
Sie können den Farbsatz nun mithilfe des Werkzeugs Farbschema hinzufügen auf ein Farbschema anwenden.
