Verwenden der Attributweitergabe

Versorgungsnetze stellen eine erweiterte Funktionalität bereit, die als Attributweitergabe bezeichnet und verwendet wird, um Variablen wie Leitungsdruck, Leitungsspannung oder Phasen darzustellen und zu verwalten, wenn ein Teilnetz aktualisiert, exportiert oder verfolgt wird. Bei der Attributweitergabe wird die Netzwerktopologie verwendet, um Werte aus einer Quelle durch verbundene Elemente eines Teilnetzes in Fließrichtung zu berechnen.

Hinweis:

Die Wellenlängenweitergabe wird in der Telekommunikationsnetzart mit der Funktion Propagated_BITWISE_AND unterstützt. Weitere Informationen finden Sie unter Wellenlängenweitergabe.

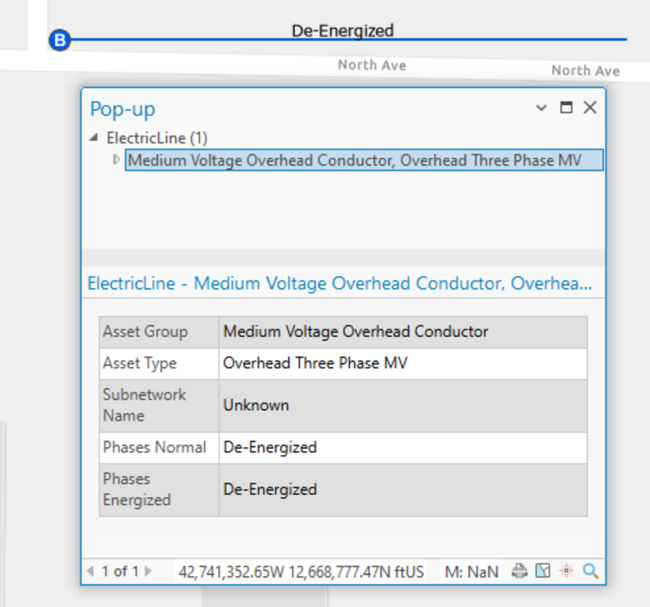

Stellen Sie sich beispielsweise ein Stromteilnetz vor, das aus einem Schutzschalter mit dem Normal Phases-Attributwert ABC, einem Transformator und einer Überlandleitung für Mittelspannung besteht. Vor der Aktualisierung des Teilnetzes wird das Feld Phases Energized der Leitung auf stromlos geschaltet.

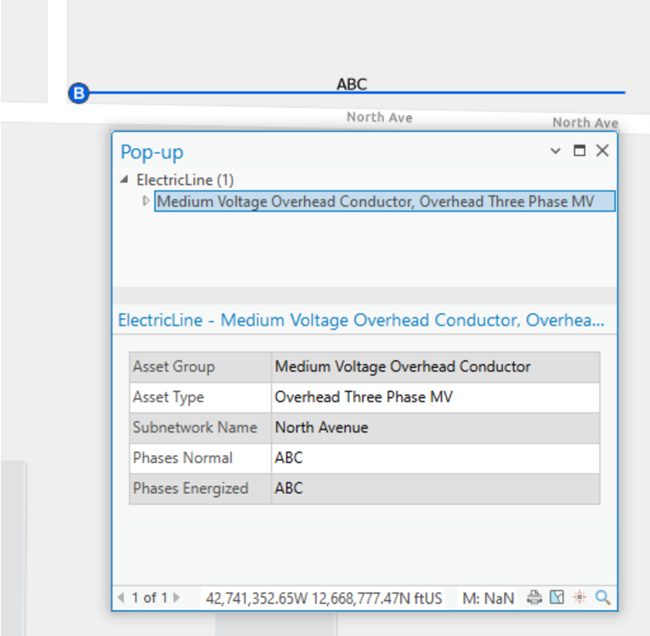

Nachdem der Schutzschalter als Teilnetz-Controller festgelegt und der Vorgang "Teilnetz aktualisieren" ausgeführt wurde, wird der Wert ABC fürNormal Phases vom Schutzschalter durch das Teilnetz weitergegeben und der Feldwert Phases Energized für die Leitung wird mit dem Wert ABC aktualisiert.

Im Gegensatz zu herkömmlichen Feldberechnungen wird bei der Weitergabe die Netzwerk-Topologie durchlaufen, um Werte basierend auf der Durchlassfähigkeit des Controllers zu schreiben.

Die Definition von Weitergabemodulen erfolgt auf der Ebene als Teil der Teilnetz-Verfolgungskonfiguration über das Werkzeug Teilnetzkonfiguration festlegen mit Netzwerkattributen. Netzwerkattribute für den weitergegebenen Wert werden innerhalb der Netzwerk-Topologie beibehalten, wenn die Topologie aktiviert oder validiert wird, und sind mit einem Wert in einem Netzwerk-Feature-Attribut verknüpft. Weitergabemodule leiten Werte aus den Netzwerkattributen für Features flussabwärts von Teilnetz-Controllern ab, wenn die Features während einer Aktualisierung des Teilnetzes, des Exports des Teilnetzes oder einer Verfolgung durchlaufen werden.

Hinweis:

Wenn ein Netzwerkattribut NULL-Werte unterstützt, werden NULL-Werte, die während der Weitergabe auftreten, ignoriert und haben keine Auswirkungen auf den weitergegebenen Wert.

Weitergegebene Werte werden während des Vorgangs "Teilnetz aktualisieren" in die Features geschrieben, die sich flussabwärts von Teilnetz-Controllern befinden. Sie werden beim Durchführen von teilnetzbasierten Verfolgungen als Bedingungsbarrieren berücksichtigt.

Hinweis:

Die Attributweitergabe wird ignoriert, wenn mit einer Digitalisierrichtung eine Verfolgung flussabwärts oder flussaufwärts durchgeführt wird, um den Fluss von Ressourcen im Netzwerk zu modellieren.

Weitergegebene Werte für Features können auch in einer .json-Ausgabedatei zurückgegeben werden, wenn eine Verfolgung oder ein Teilnetz-Export mit der Ergebnistyp-Option Features und dem Parameter Weitergegebene Werte einbeziehendurchgeführt wird. Weitere Informationen finden Sie unter Konfigurieren einer Verfolgung und im Thema zum Exportieren von Teilnetzen.

Hinweis:

Bei der Arbeit mit Enterprise-Geodatabases erfordert der Parameter Weitergegebene Werte einbeziehen ArcGIS Enterprise 12.1 oder höher.

Bei Ausführung einer Verfolgung ist der Parameter propagators nur verfügbar, wenn Python verwendet oder eine Variable über einen Parameter in ModelBuilder erstellt wird. Die Konfigurationen von Weitergabemodulen werden als Teil der Verfolgungskonfiguration für Ebenen auf der Registerkarte Netzwerkeigenschaften angezeigt. Wenn ein Teilnetz aktualisiert oder verfolgt wird, können die zu berücksichtigenden Features mit einem operator gefiltert werden. Mehrere Parameter sind mit der Konfiguration der Weitergabe verknüpft.

Es stehen drei Functions zur Weitergabe eines Netzwerkattributwertes zur Verfügung:

• Propagated_BITWISE_AND

• Propagated_MIN

• Propagated_MAX

  Propagated_MIN und Propagated_MAX werden in der Regel für die Analyse von Verfolgungen mit numerischen Werten verwendet, während Propagated_BITWISE_AND in erster Linie für die Definition und Stromkreisen von Teilnetzen in Strom- und Telekommunikationsnetzen mit numerischen Werten verwendet werden, die ein Bitset darstellen. Weitere Informationen finden Sie unter Teilnetzdefinition festlegen und Stromkreisdefinition festlegen.

Hinweis:

Die Weitergabe beginnt immer beim Teilnetz-Controller. Wenn ein Weitergabemodul ausgewertet wird und den Wert "False" zurückgibt, wird das Feature als Barriere betrachtet und nicht in das Ergebnis aufgenommen.

In den folgenden Beispielen werden Szenarien in einer einspeisungsbasierten Netzart veranschaulicht. Für die Anwendung auf senkenbasierte Netzwerke können flussaufwärts und flussabwärts umgekehrt werden.

Propagated_BITWISE_AND

Mit der Funktion Propagated_BITWISE_AND wird der Unterschied zwischen zwei numerischen Werten weitergegeben, die ein Bitset darstellen. Im Bereich Elektrizität kann eine Phase beispielsweise mithilfe von drei Bits modelliert werden: eins für Phase A, eins für Phase B und eins für Phase C. Zusammen bilden diese drei Bits die binäre Zahl 111, die konvertiert in eine Dezimalzahl die Zahl 7 ergibt. Befindet sich eines dieser Bits im Ruhezustand (z. B. Bit B) und bleiben die beiden anderen Bits stromführend (z. B. Bit A und Bit C), wird die Binärzahl zu 101 (die 0 in der Mitte gibt an, dass sich B im Ruhezustand befindet), die bei der Umwandlung in einen Dezimalwert die Zahl 5 ergibt.

Schauen wir uns eine Verfolgung flussabwärts in einem Stromnetz an, in dem die Weitergabe für die Aktualisierung einer Phase konfiguriert ist, bei der das Netzwerkattribut Phases Current dem Feld phasescurrent zugewiesen ist.

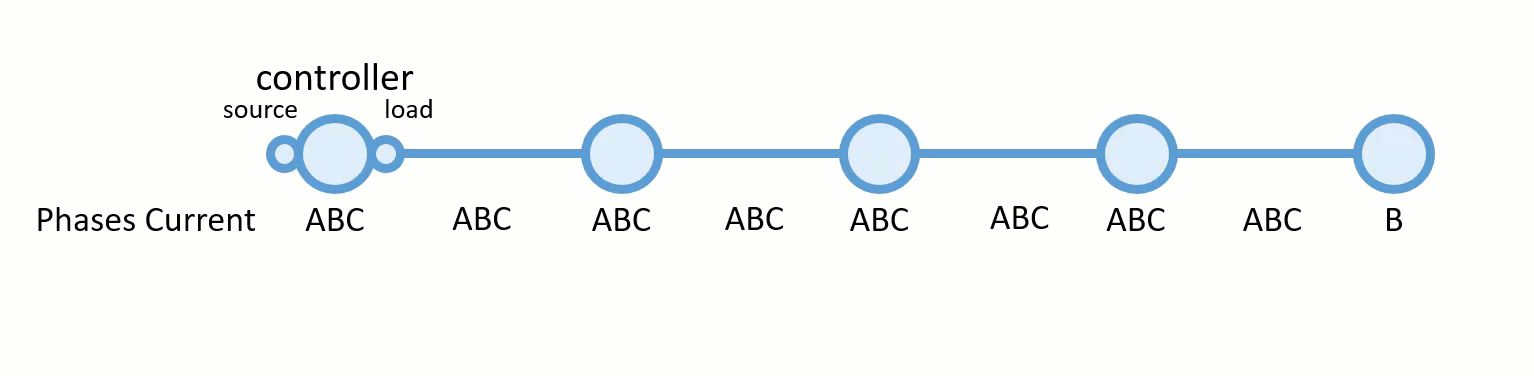

Der Quell-Schutzschalter ist ABC. Wenn die Phase B flussaufwärts stromlos geschaltet wird, berechnet das Weitergabemodul den Phasenwert der Features flussabwärts, um die Phase B ebenfalls stromlos zu schalten, auch wenn das Netzattribut des Features möglicherweise die Phase B angibt. Dieser Vorgang wird flussabwärts mit der Verfolgung fortgesetzt, solange der Operator "True" ist.

Nachfolgend wird diese Beispielfunktion dargestellt: "Phases Current" PROPAGATED_BITWISE_AND INCLUDES_ANY ABC "Phases Energized".

In diesem Beispiel ist Phases Energized das Attribut, das nach der Ausführung von Teilnetz aktualisieren aktualisiert wird. Eine Leitung mit der B-Phase wird vom Weitergabemodul stromlos geschaltet und dient als Barriere für eine Verfolgung. Sobald die Methode des Weitergabemoduls und der Operator "False" zurückgeben, wird der weitergegebene Wert zu 0 und die Features werden stromlos geschaltet.

Propagated_MIN

Mit der Funktion Propagated_MIN wird der Minimalwert der zwei verglichenen numerischen Werte weitergegeben. Diese Funktion sollte verwendet werden, wenn ein numerischer Wert des aktuellen Features gleich oder kleiner sein muss als der Wert des vorigen Features.

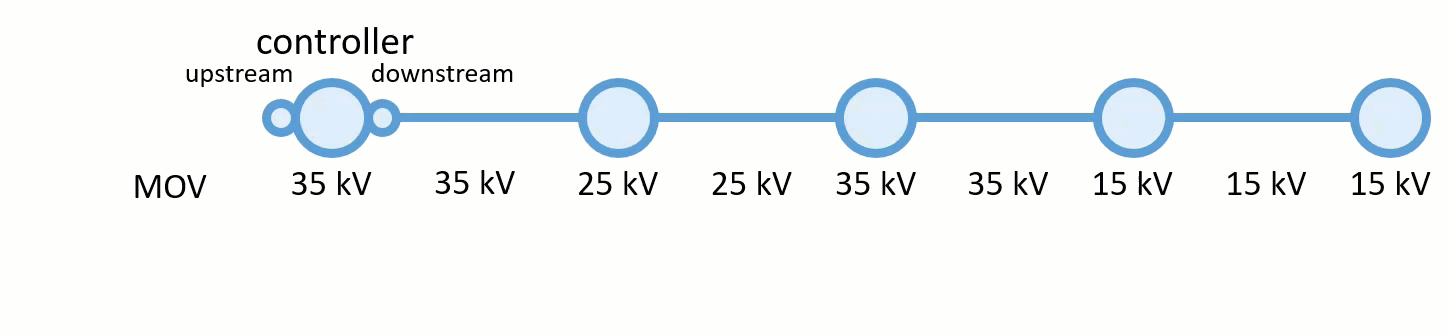

Beispiel: Schauen wir uns eine Verfolgung flussabwärts in einem Stromnetz an, in dem das Netzwerkattribut MOV dem Feld maxoperatingvoltage zugewiesen ist. Die Verfolgung beginnt mit einem MOV-Wert von 35 kV, der zum ersten weitergegebenen Wert wird. Wenn der Wert 25 kV erkannt wird, wird dieser Minimalwert dann weitergegeben, bis ein anderer Minimalwert erkannt wird. Dieser Vorgang wird flussabwärts fortgesetzt. Der Minimalwert wird weitergegeben, bis das gesamte Teilnetz verfolgt oder die vom Operator festgelegte Bedingung erfüllt wurde.

Nachfolgend wird diese Beispielfunktion dargestellt: "MOV" PROPAGATED_MIN IS_GREATER_THAN 15 "MAXVOLTAGE".

Diese Konfiguration weist das System an, mit der Weitergabe fortzufahren, solange MOV größer als 15 kV bleibt. In diesem Beispiel ist MAXVOLTAGE das Attribut, das während der Ausführung des Werkzeugs Teilnetz aktualisieren aktualisiert wird. Ein Wert von kleiner gleich 15 kV dient als Barriere und beendet die Verfolgung.

Propagated_MAX

Mit der Funktion Propagated_MAX wird der Maximalwert der zwei verglichenen numerischen Werte weitergegeben. Diese Funktion sollte verwendet werden, wenn ein numerischer Wert des aktuellen Features gleich oder größer sein muss als der Wert des vorigen Features.

Schauen wir uns dasselbe Stromnetz an, in dem MOV ein Netzwerkattribut ist, das dem Feld maxoperatingvoltage zugewiesen wurde. Ein Techniker, der die Spannung in einem Stromkreis erhöhen möchte, kann eine Verfolgung durchführen, um zu ermitteln, wie viele Geräte im Rahmen des Projekts geändert werden müssen. Hierzu kann er ein Weitergabemodul verwenden und MAXVOLTAGE entlang der Leitung mit einer Verfolgung aktualisieren, solange 30 kV nicht überschritten werden. Dazu verwendet er die Funktion PROPAGATED_MAX mit dem Netzwerkattribut MOV wie folgt: "MOV" PROPAGATED_MAX IS_LESS_THAN_OR_EQUAL_TO 30 "MAXVOLTAGE".

Diese Konfiguration weist das System an, mit der Weitergabe fortzufahren, solange MOV kleiner als 30 kV bleibt. In diesem Beispiel ist MAXVOLTAGE das Attribut, das während der Ausführung des Werkzeugs Teilnetz aktualisieren aktualisiert wird. Ein Wert von mehr als 30 kV dient als Barriere und beendet die Verfolgung.

Zurücksetzen bei Weitergabe

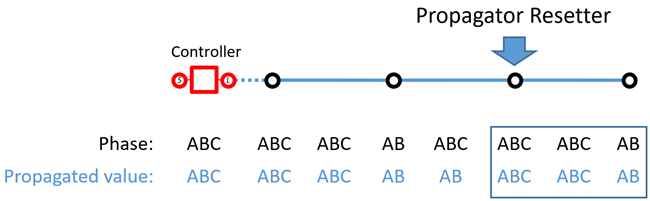

Die Netzwerkkategorie "Zurücksetzen bei Weitergabe" kann verwendet werden, um Features im Netzwerk zu bezeichnen, die den weitergegebenen Attributwert zurücksetzen, wenn sie als Teil einer Verfolgung erkannt werden. Wenn während der Weitergabe Features der Kategorie "Zurücksetzen bei Weitergabe" erkannt werden, werden die Werte aus den Resetter-Features zu den weitergegebenen Attributwerten.

Hinweis:

Die Netzwerkkategorie "Zurücksetzen bei Weitergabe" wird von Utility Network-Version 8 und höher unterstützt.

Einrichten der Phasenweitergabe

Die Attributweitergabe wird vom Administrator eines Versorgungsnetzes konfiguriert. Zum Konfigurieren der Attributweitergabe müssen die folgenden Schritte abgeschlossen werden:

1. Erstellen Sie für jede Klasse in Ihrem Netzwerk, die die Weitergabe verwenden soll, ein Feld zum Speichern der messbaren oder sich ändernden Asset-Informationen – in einem Stromnetz z. B. Phases Current.

2. Konfigurieren Sie eine Domäne mit codierten Werten, und weisen Sie sie den Feldern zu, die Sie in Schritt 1 erstellt haben.

   Dies sind die Anfangswerte, z. B. A = 4, B = 2 und C = 1, einschließlich der Werte für verschiedene Kombinationen. Im Folgenden ist eine Beispielkonfiguration der Domäne mit codierten Werten für ein 3-Bit-System dargestellt:

   • Code	Beschreibung
     0	Ohne Leistungsabgabe
     1	C
     2	B
     3	BC
     4	A
     5	AC
     6	AB
     7	ABC

3. Erstellen Sie ein Inline-Netzwerkattribut, und geben Sie mithilfe des Werkzeugs Netzwerkattribut hinzufügen die Domäne aus Schritt 2 an.

4. Weisen Sie das Netzwerkattribut mithilfe des Werkzeugs Netzwerkattribut festlegen den Feldern zu, die Sie in Schritt 1 erstellt haben.

5. Erstellen Sie optional ein weiteres Feld in jeder der Klassen aus Schritt 1, um den weitergegebenen Phasenwert zu erfassen und zu speichern. In einem Stromnetz wird er im Allgemeinen als Phases Energized bezeichnet.

6. Weisen Sie die in Schritt 2 erstellte Domäne den in Schritt 5 erstellten Feldern zu.

7. Verwenden Sie das Werkzeug Teilnetzdefinition festlegen, um zu definieren, wie die Weitergabe bei Analyseereignissen durchgeführt wird.

   Dazu können Sie das Werkzeug Teilnetzdefinition festlegen zu einem Modell in ModelBuilder hinzufügen.

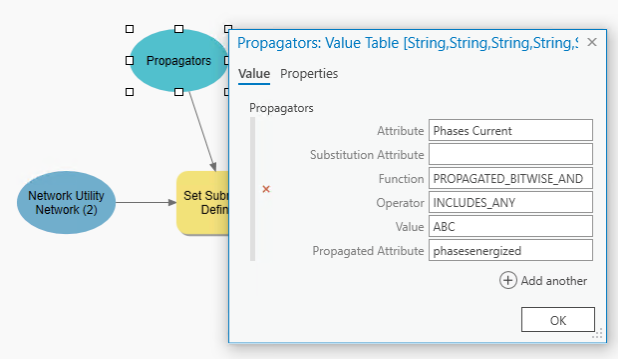

   1. Klicken Sie mit der rechten Maustaste im Modell auf das Werkzeug Teilnetzdefinition festlegen, und wählen Sie Variable erstellen > Aus Parameter > Weitergabemodule aus.

   2. Doppelklicken Sie auf den dem Modell hinzugefügten Parameter Weitergabemodule, und geben Sie die Attribute entsprechend an.
