LAS-Dataset in TIN (3D Analyst Tools)

Zusammenfassung

Exportiert ein unregelmäßiges Dreiecksnetz (TIN) aus einem LAS-Dataset.

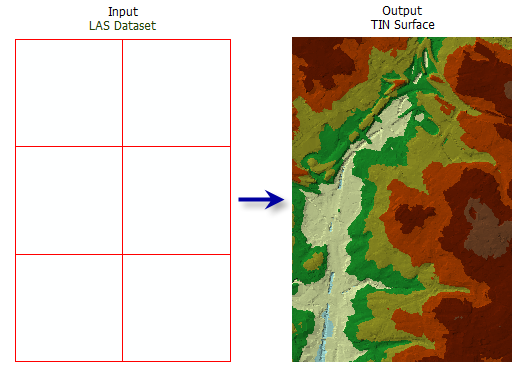

Abbildung

LAS-Dataset in TIN

Verwendung

Sie können die Punkte des LAS-Datasets nach Klassifizierungscodes, Klassifizierungs-Flags, Rückgabewerten und Höhenbereich filtern. Definieren Sie Punktfilter im Dialogfeld Layer-Eigenschaften des LAS-Datasets oder mit dem Werkzeug LAS-Dataset-Layer erstellen.
Mit dem LAS-Dataset-Layer kann auch die Umsetzung von Oberflächeneinschränkungs-Features gesteuert werden, die durch das LAS-Dataset referenziert werden können. Die Bedingungen werden umgesetzt, wenn das LAS-Dataset als triangulierte Oberfläche angezeigt oder verarbeitet wird.
Ein TIN kann insgesamt über 15 Millionen Punkte unterstützen. Dennoch wird empfohlen, TIN-Datasets auf maximal 5 Millionen Punkte zu begrenzen, um bei der Anzeige und Analyse der Daten eine responsive Performance zu gewährleisten. Die Anzahl der TIN-Knoten kann mithilfe von Punktausdünnungsmethoden und durch Steuerung der Verarbeitungsausdehnung der Ausgabe reduziert werden.

Hinweis:

Verwenden Sie ggf. den Ausdünnungstyp Kachelung, wenn Sie eine besser vorhersehbare Steuerung der Ausdünnung von LAS-Punkten beim Generieren des Ausgabe-TIN benötigen.

Beschriftung	Erläuterung	Datentyp
Eingabe-LAS-Dataset	Das LAS-Dataset, das verarbeitet wird.	LAS Dataset Layer
Ausgabe-TIN	Das erstellte TIN-Dataset.	TIN
Ausdünnungstyp (Optional)	Legt den Typ der Ausdünnung fest, der zur Reduzierung der LAS-Datenpunkte verwendet wird, die als Knoten im resultierenden TIN gespeichert werden. No Thinning—No thinning is applied. This is the default. Random—LAS data points will be randomly selected based on the Thinning Method and Thinning Value parameter values. Window Size—The LAS dataset will be divided into square tiles defined by the Thinning Value parameter value, and LAS points will be selected using the Thinning Method parameter value.	String
Ausdünnungsmethode (Optional)	Legt die Methode fest, die zur Reduzierung der LAS-Datenpunkte verwendet werden soll, was sich auf die Interpretation des Parameterwertes Ausdünnungswert auswirkt. Die verfügbaren Optionen sind abhängig vom Parameterwert Ausdünnungstyp. Percent—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when the Thinning Type parameter value is Random. Node Count—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when the Thinning Type parameter value is Random. Minimum Z—Selects the LAS point with the lowest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Maximum Z—Selects the LAS point with the highest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Closest To Mean Z—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when the Thinning Type parameter value is Window Size.	String
Ausdünnungswert (Optional)	Die Interpretation des Ausdünnungswertes hängt vom Parameterwert Ausdünnungstyp ab. Wenn der Parameterwert Ausdünnungstyp auf Kachelung festgelegt ist, gibt dieser Wert den Bereich für Stichproben an, in den das LAS-Dataset unterteilt wird. Wenn der Parameterwert Ausdünnungstyp auf Zufällig und der Parameterwert Ausdünnungsmethode auf Prozent festgelegt ist, gibt dieser Wert den Prozentsatz der LAS-Punkte an, die in das TIN exportiert werden. Wenn der Parameterwert Ausdünnungstyp auf Zufällig und der Parameterwert Ausdünnungsmethode auf Knotenanzahl festgelegt ist, gibt dieser Wert die Gesamtzahl der LAS-Punkte an, die in das TIN exportiert werden können.	Double
Maximale Anzahl an Ausgabeknoten (Optional)	Die maximale Anzahl der im Ausgabe-TIN möglichen Knoten. Die Standardeinstellung ist 5 Millionen.	Double
Z-Faktor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
Auf Ausdehnung zuschneiden (Optional)	Gibt an, ob das resultierende TIN entsprechend der Analyseausdehnung beschnitten wird. Dies hat nur dann eine Auswirkung, wenn die Analyseausdehnung eine Teilmenge des Eingabe-LAS-Dataset ist. Aktiviert—Clips the output TIN against the analysis extent. This is the default. Deaktiviert—Does not clip the output TIN against the analysis extent.	Boolean

arcpy.3d.LasDatasetToTin(in_las_dataset, out_tin, {thinning_type}, {thinning_method}, {thinning_value}, {max_nodes}, {z_factor}, {clip_to_extent})

Name	Erläuterung	Datentyp
in_las_dataset	Das LAS-Dataset, das verarbeitet wird.	LAS Dataset Layer
out_tin	Das erstellte TIN-Dataset.	TIN
thinning_type (Optional)	Legt den Typ der Ausdünnung fest, der zur Reduzierung der LAS-Datenpunkte verwendet wird, die als Knoten im resultierenden TIN gespeichert werden. `NONE`—No thinning is applied. This is the default. `RANDOM`—LAS data points will be randomly selected based on the `thinning_method` and `thinning_value` parameter values. `WINDOW_SIZE`—The LAS dataset will be divided into square tiles defined by the `thinning_value` parameter value, and LAS points will be selected using the `thinning_method` parameter value.	String
thinning_method (Optional)	Legt die Methode fest, die zur Reduzierung der LAS-Datenpunkte verwendet werden soll, was sich auf die Interpretation des Parameterwertes `thinning_value` auswirkt. Die verfügbaren Kennwerte sind abhängig vom Parameterwert `thinning_type`. `PERCENT`—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when `thinning_type` parameter value is `RANDOM`. `NODE_COUNT`—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when `thinning_type` parameter value is `RANDOM`. `MIN`—Selects the LAS point with the lowest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `MAX`—Selects the LAS point with the highest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `CLOSEST_TO_MEAN`—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`.	String
thinning_value (Optional)	Die Interpretation des Ausdünnungswertes hängt vom Parameterwert `thinning_type` ab. Wenn der Parameterwert `thinning_type` auf `WINDOW_SIZE` festgelegt ist, gibt dieser Wert den Bereich für Stichproben an, in den das LAS-Dataset unterteilt wird. Wenn der Parameterwert `thinning_type` auf `RANDOM` und der Parameterwert `thinning_method` auf `PERCENT` festgelegt ist, gibt dieser Wert den Prozentsatz der Punkte aus dem LAS-Dataset an, die in das TIN exportiert werden. Wenn der Parameterwert `thinning_type` auf `RANDOM` und der Parameterwert `thinning_method` auf `NODE_COUNT` festgelegt ist, gibt dieser Wert die Gesamtzahl der LAS-Punkte an, die in das TIN exportiert werden können.	Double
max_nodes (Optional)	Die maximale Anzahl der im Ausgabe-TIN möglichen Knoten. Die Standardeinstellung ist 5 Millionen.	Double
z_factor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
clip_to_extent (Optional)	Gibt an, ob das resultierende TIN entsprechend der Analyseausdehnung beschnitten wird. Dies hat nur dann eine Auswirkung, wenn die Analyseausdehnung eine Teilmenge des Eingabe-LAS-Dataset ist. `CLIP`—Clips the output TIN against the analysis extent. This is the default. `NO_CLIP`—Does not clip the output TIN against the analysis extent.	Boolean

Codebeispiel

LasDatasetToTin: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToTin('se_baltimore.lasd', 'se_bmore', 'RANDOM', 15, 3.28)

LasDatasetToTin: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''**********************************************************************
Name: LAS Dataset to TIN Example
Description: Create a TIN using bare earth lidar measurements. This
             script is designed for use as a script tool.
**********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
lasD = arcpy.GetParameterAsText(0)
inLas = arcpy.GetParameterAsText(1) #input las files
surfCons = arcpy.GetParameterAsText(2) #input surface constraints
sr = arcpy.GetParameter(3) #spatial reference of las dataset
outTin = arcpy.GetParameterAsText(4)
thinningType = arcpy.GetParameterAsText(5)
thinningMethod = arcpy.GetParameterAsText(6)
thinningValue = arcpy.GetParameter(7)
zFactor = arcpy.GetParameter(8)

# Run CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, 'RECURSION', surfCons, sr)
lasLyr = arcpy.CreateUniqueName('lasdToTin', 'in_memory')
classCode = 2
returnValue = 'LAST'
# Run MakeLasDatasetLayer
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Define extent of the area of interest
env.extent(1426057, 606477, 1449836, 623246)
# Run LasDatasetToTin
arcpy.ddd.LasDatasetToTin(lasLyr, outTin, thinningType,
                          thinningMethod, thinningValue, zFactor)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, Standardversion der TIN-Speicherung

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
