Verweilorte suchen (GeoAnalytics Server Tools)

Zusammenfassung

Findet anhand von bestimmten Zeit- oder Entfernungsschwellenwerten Stopp- oder Verweilorte von sich bewegenden Objekten.

Legacy:

Die Erweiterung "ArcGIS GeoAnalytics Server" wird in ArcGIS Enterprise abgekündigt. Die letzte Version von GeoAnalytics Server war in ArcGIS Enterprise 11.3 enthalten. Dieses Geoverarbeitungswerkzeug steht in ArcGIS Enterprise 11.3 und früheren Versionen zur Verfügung.

Abbildung

Verwendung

• Dieses Geoverarbeitungswerkzeug ist in ArcGIS Enterprise 10.8 oder höher verfügbar.

• Der Eingabe-Layer muss Punkt-Features mit aktivierten Zeiteigenschaften enthalten, die einen Zeitpunkt darstellen.

• Verweilorte werden als aufeinanderfolgende Beobachtungen über einen bestimmten Zeitraum definiert, bei denen es wenig oder keine Bewegung gibt. Abhängig von der Anwendung kann eine Bezeichnung als Aufenthaltspunkte oder Stillstandserkennung möglich sein.

• In der folgenden Tabelle wird die Terminologie aufgeführt, die im Werkzeug Verweilorte suchen verwendet wird:

  Begriff	Beschreibung
  Verweilort	Features, die angeben, wenn ein Track unter Berücksichtigung von bestimmten Zeit- und Entfernungsparametern stationär ist. Dies ist das Ausgabeergebnis des Werkzeugs, das Verweil-Features als Punkt, konvexe Hülle oder Mittelwert für einen Mittelpunkt darstellt.
  Track	Eine Sequenz aus Features mit aktivierten Zeiteigenschaften vom Typ "Zeitpunkt". Ob sich Features in der Sequenz befinden, wird durch ein Track-Kennungsfeld bestimmt. Die Features werden nach Zeit geordnet. Nehmen wir als Beispiel eine Stadt mit einer Flotte aus Schneepflügen, die alle 10 Minuten ihre Position aufzeichnen. Die unterschiedlichen Tracks können jeweils durch die Fahrzeug-ID identifiziert werden.
  Beobachtung	Ein Punkt in einem Track.
  Geodätisch	Eine Linie, die auf einer Kugel dargestellt wird. Eine geodätische Linie, die auf dem Globus dargestellt wird, stellt die Krümmung des Geoids der Erde dar.
  Planar	Eine geradlinige, wie auf einer flachen Oberfläche gemessene Entfernung (d. h. eine kartesische Ebene). Dies wird auch als euklidische Entfernung bezeichnet.
  Zeitpunkt	Ein einzelner Zeitpunkt, der durch eine Startzeit, aber keine Endzeit dargestellt wird.
  Intervall	Ein Zeitraum, der durch eine Startzeit und eine Endzeit dargestellt wird.

• Die Ergebnisse sind Punkt-Features, die Zeitpunkte darstellen, oder Flächen-Features, die ein Zeitintervall darstellen. Der Beginn und das Ende des Intervalls sind vom ersten und letzten Feature eines Verweilortes abhängig.

• Features ohne Zeitangabe werden aus der Analyse ausgeschlossen.

• Verweilorte können nur in Tracks mit mehr als einem Feature erkannt werden.

• Verweilorte werden anhand von Zeit- (Parameter Zeittoleranz) und Entfernungswerten (Parameter Entfernungstoleranz) bestimmt. Zunächst weist das Werkzeug einem Track mithilfe einer eindeutigen Kennung Features zu. Die Track-Reihenfolge wird anhand der Zeit der Features bestimmt. Anschließend wird die Entfernung zwischen der ersten Beobachtung in einem Track und der nächsten Beobachtung berechnet. Die Features werden als Teil des Verweilortes betrachtet, wenn zwei zeitlich aufeinanderfolgende Punkte für mindestens die angegebene Dauer innerhalb der angegebenen Entfernung verbleiben. Wenn zwei Features als Teil eines Verweilortes erkannt werden, wird das erste Feature am Verweilort als Bezugspunkt verwendet. Das Werkzeug sucht dann nach darauffolgenden Features, die sich innerhalb der angegebenen Entfernung vom Bezugspunkt des Verweilortes befinden. Nachdem alle Features innerhalb der angegebenen Entfernung gefunden wurden, erfasst das Werkzeug die Verweil-Features und berechnet den zugehörigen Mittelpunkt. Features vor und nach dem aktuellen Verweilort werden diesem hinzugefügt, wenn sie sich innerhalb der angegebenen Entfernung vom Mittelpunkt des Verweilortes befinden. Dieser Vorgang wird bis zum Ende des Tracks fortgesetzt.

• Sie können ein oder mehrere Felder zum Identifizieren von Tracks angeben. Tracks werden durch die eindeutige Kombination aus mindestens einem Track-Feld dargestellt.

• Standardmäßig werden Verweilorte mithilfe einer geodätischen Methode für die Entfernungsberechnung erstellt. Es empfiehlt sich, die geodätische Entfernung in den folgenden Fällen einzusetzen:

  • Bei Tracks, die die internationale Datumsgrenze überqueren: Bei Verwendung der geodätischen Methode überqueren die Tracks der Eingabe-Layer, die die internationale Datumsgrenze überqueren, die Datumsgrenze korrekt. Dies ist die Standardeinstellung. Der Eingabe-Layer oder Raumbezug für die Bearbeitung muss auf einen Raumbezug festgelegt sein, der den Umbruch der internationalen Datumsgrenze unterstützt, z. B. eine globale Projektion wie "Weltweite flächentreue Zylinderprojektion".

  • Das Dataset befindet sich nicht in einer lokalen Projektion: Verwenden Sie die Entfernungsmethode "Planar", wenn sich die Eingabedaten in einer lokalen Projektion befinden, beispielsweise, um Verweilorte in einem US-Bundesstaat zu untersuchen. Für den Eingabe-Layer oder den Raumbezug für die Verarbeitung muss ein für das Dataset lokaler Raumbezug festgelegt werden.

• Ausgabe-Verweilorte können auf vier verschiedene Arten dargestellt werden. Die folgende Tabelle enthält ein Beispiel für jede davon:

  Option des Parameters "Ausgabetyp"	Beschreibung	Beispiel
  Alle Features	Alle Features werden zurückgegeben. Die resultierenden Features verfügen über den Zeittyp "Zeitpunkt". Features, die zu einem Verweilort gehören, werden blau dargestellt. Features, die nicht zu einem Verweilort gehören, werden grau dargestellt. Für diesen Ausgabetyp wird nur eine Zählstatistik berechnet. Die Anzahl stellt die Anzahl an Features dar, die zu einem einzelnen Verweilort gehören. Features, die nicht zu einem Verweilort gehören, werden nicht gezählt (Anzahl 0).
  Verweil-Features	Es werden nur Features zurückgegeben, die Teil eines Verweilortes sind. Die resultierenden Features verfügen über den Zeittyp "Zeitpunkt". Für diesen Ausgabetyp wird nur eine Zählstatistik berechnet. Die Anzahl stellt die Anzahl an Features dar, die zu einem einzelnen Verweilort gehören.
  Mittelwerte für Mittelpunkte	Jeder Verweilort verfügt über einen Punkt, der den Mittelpunkt des Verweilortes bezüglich Entfernung und Zeit darstellt. Die resultierenden Features verfügen über den Zeittyp "Intervall". Die Anzahl von Features am Verweilort wird immer berechnet. Sie können optional Statistiken für diesen Verweil-Feature-Typ berechnen. Standardmäßig werden keine Statistiken berechnet.
  Konvexe Hüllen	Jeder Verweilort wird durch eine konvexe Hülle der Verweil-Features dargestellt. Die resultierenden Features verfügen über den Zeittyp "Intervall". Die Anzahl von Features am Verweilort wird immer berechnet. Sie können optional Statistiken für diesen Verweil-Feature-Typ berechnen. Standardmäßig werden keine Statistiken berechnet.

• Zusätzlich zu den Feldern aus dem Eingabe-Layer und den angegebenen Summenstatistiken sind die folgenden Felder in allen Ausgabe-Features enthalten:

  Feldname	Beschreibung
  count	Die Anzahl von Features am Verweilort
  dwellid	Eine eindeutige ID für den Verweilort, zu dem das Feature gehört
  meanx	Der Mittelwert der X-Koordinaten, die den Verweilort definieren
  meany	Der Mittelwert der Y-Koordinaten, die den Verweilort definieren
  meandistance	Die durchschnittliche Entfernung zwischen aufeinanderfolgenden Punkten an einem Verweilort
  dwellduration	Die Dauer in Millisekunden zwischen der ersten und der letzten Beobachtung an einem Verweilort
  instant_datetime	Der Zeitwert des einzelnen Features, wenn der Ausgabetyp "Verweil-Features", "Mittelwerte für Mittelpunkte" oder "Alle Features" lautet
  start_datetime	Die erstellte Startzeit, wenn der Ausgabetyp "Konvexe Hüllen" lautet
  end_datetime	Die erstellte Endzeit, wenn der Ausgabetyp "Konvexe Hüllen" lautet

  Beim Ausgabetyp Alle Features werden für die Ergebnisse, die zu einem Verweilort gehören, die oben beschriebenen Felder berechnet. Die Ergebnisse, die keinem Verweilort angehören, weisen den Wert 0 für das Feld count auf, das Feld instant_datetime gibt den Zeitwert des Eingabe-Features zurück, und für alle anderen Felder lautet der zurückgegebene Wert NULL.

• Wenn ein Verweilort bei der Berechnung der konvexen Hülle vollständig stationär ist (ein einziger Ort) oder aus zwei eindeutigen Punkten besteht, wird ein kleiner Wert basierend auf der Toleranz des Raumbezugs in einer Analyse als Breite, Höhe oder Durchmesser verwendet, um Ausgabe-Polygone anstelle von konvexen Hüllen zu erstellen. Diese Polygone dienen der Visualisierung und stellen nicht die räumliche Ausdehnung des Verweilortes dar. In der folgenden Tabelle werden Beispiele dieser Fälle beschrieben:

  Eingabefall	Beschreibung	Beispiel
  Lagegleich (ein räumlich eindeutig verorteter Punkt)	Wenn die Eingabe-Features gestapelt (lagegleich) sind, stellt die resultierende konvexe Hülle ein ungültiges Polygon dar. In diesem Beispiel werden die lagegleichen Eingabe-Features durch den roten Punkt im Mittelpunkt des gelben Polygons angegeben. Das gelbe Polygon stellt das Ergebnis der konvexen Ausgabehülle für lagegleiche Punkte dar. Das blaue Polygon stellt dar, wie eine richtige konvexe Hülle aussieht, wenn sich vier nicht lagegleiche Punkte an einem einzigen Verweilort befinden.

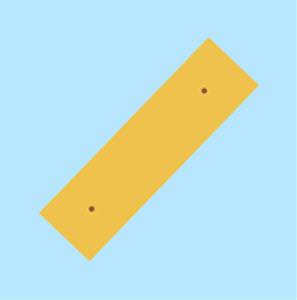

  Parallel verlaufend (zwei räumlich eindeutig verortete Punkte)	Wenn sich die Eingabe-Features in einer Linie befinden (bei zwei räumlich eindeutig verorteten Punkten meist der Fall), stellt die resultierende konvexe Hülle ein ungültiges Polygon dar. In diesem Beispiel werden parallel verlaufende Punkte durch rote Punkte innerhalb des gelben Polygons dargestellt. Das gelbe Polygon stellt das Ergebnis der konvexen Ausgabehülle für parallel verlaufende Punkte dar.

• Teilen Sie Tracks mit dem Parameter Aufteilung nach Zeitgrenze. Dadurch werden Tracks in einem festgelegten Intervall segmentiert. Wenn Sie den Parameter Zeitgrenze: Referenz beispielsweise auf 1 Tag festlegen, beginnend am 1. Januar 1990 um 9:00 Uhr, werden alle Tracks jeden Tag um 9:00 Uhr abgeschnitten. Durch diese Aufteilung wird die Rechenzeit beschleunigt, da für die Analyse kleinere Tracks erstellt werden. Wenn die Unterteilung nach einer regelmäßig auftretenden Zeitgrenze für die Analyse sinnvoll ist, empfiehlt sie sich für die Big-Data-Verarbeitung.

• Berücksichtigen Sie bei der Auswahl der Parameter zum Berechnen der Verweilorte den Beobachtungstyp und den Maßstab des gesuchten Verweilortes. Im Folgenden finden Sie Beispiele dafür, wie sich die Parameter zum Suchen von Verweilorten in Bewegungsdaten ändern lassen:

  • Schiff-Features verfügen über die Felder vesselID und tripID.

    • Verwenden Sie die Felder vesselID und tripID als Kennung, um Verweilorte entlang verschiedener Routen zu berechnen.

    • Geben Sie eine Zeittoleranz von einer Stunde und eine Entfernungstoleranz von einer Seemeile für die Erkennung von Schiffen an, die sich mindestens eine Stunde lang nicht mehr als eine Seemeile fortbewegen.

  • Bei der Nachverfolgung von Tierbewegungen gibt es das Feld animalID.

    • Verwenden Sie das Feld animalID als Kennung für den Vergleich der Verweilorte bestimmter Tiere.

    • Geben Sie eine Zeittoleranz von 3 Tagen und eine Entfernungstoleranz von 10 Meilen an, um bei der Ermittlung des Reviers eines Tieres interessante Tierlebensräume zu finden.

    • Verwenden Sie eine Zeittoleranz von 2 Stunden und eine Entfernungstoleranz von 100 Metern, wenn Sie einen kleineren Interessenbereich wünschen.

• Wenn Sie einen oder mehrere der folgenden Schritte durchführen, können Sie die Performance des Werkzeugs Verweilorte suchen verbessern:

  • Legen Sie die Ausdehnungsumgebung so fest, dass nur die gewünschten Daten analysiert werden.

  • Legen Sie als Ausgabeergebnis die Werte Verweil-Features oder Mittelwerte für Mittelpunkte fest.

  • Unterteilen Sie die Tracks soweit wie möglich, indem Sie Track-Feld-Eingaben hinzufügen.

  • Verwenden Sie anstelle der Methode "Geodätisch" die Methode "Planar" für die Entfernungsberechnung.

  • Teilen Sie die Tracks mit dem Parameter Aufteilung nach Zeitgrenze.

  • Verwenden Sie lokale Daten an der Stelle, an der die Analyse ausgeführt wird.

• Dieses Geoverarbeitungswerkzeug wird von ArcGIS GeoAnalytics Server unterstützt. Die Analyse erfolgt auf GeoAnalytics Server, und die Ergebnisse werden in den Inhalten in ArcGIS Enterprise gespeichert.

• Bei der Ausführung von GeoAnalytics Server-Werkzeugen wird die Analyse auf dem GeoAnalytics Server ausgeführt. Für eine optimale Performance sollten die Daten dem GeoAnalytics Server über Feature-Layer zur Verfügung stehen, die auf Ihrem ArcGIS Enterprise-Portal gehostet werden. Alternativ können Big-Data-Dateifreigaben verwendet werden. Daten, auf die GeoAnalytics Server nicht lokal zugreifen kann, werden vor Analysebeginn auf den GeoAnalytics Server verschoben. Dadurch dauert die Ausführung eines Werkzeugs länger. Es kann zudem vorkommen, dass das Verschieben der Daten von ArcGIS Pro zum GeoAnalytics Server fehlschlägt. Die Wahrscheinlichkeit eines Fehlers hängt dabei von der Netzwerkgeschwindigkeit sowie der Größe und Komplexität der Daten ab. Es wird empfohlen, dass Sie Ihre Daten stets freigeben oder eine Big-Data-Dateifreigabe erstellen.

  Weitere Informationen zum Freigeben von Daten in Ihrem Portal

  Weitere Informationen zum Erstellen einer Big-Data-Dateifreigabe über Server Manager

Parameter

• Dialog
• Python

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Punkt-Tracks, in denen Verweilorte gefunden werden. Die Eingabe muss ein Layer mit aktivierten Zeiteigenschaften sein und Features enthalten, die einen Zeitpunkt darstellen.	Feature Set
Ausgabe-Dataset	Der Name des Ausgabe-Feature-Service.	String
Track-Felder	Ein oder mehrere Felder, die zum Identifizieren eindeutiger Tracks verwendet werden.	Field
Entfernungsmethode	Gibt an, wie die Entfernungen zwischen Verweil-Features berechnet werden. Geodätisch—Wenn der Raumbezug geschwenkt werden kann, überqueren die Tracks bei Bedarf die internationale Datumsgrenze. Wenn der Raumbezug nicht geschwenkt werden kann, sind die Tracks auf die Ausdehnung des Koordinatensystems beschränkt und werden nicht umbrochen. Planar—Planare Entfernungen werden verwendet.	String
Entfernungstoleranz	Die maximale Entfernung zwischen Punkten, die als einem einzigen Verweilort zugehörig betrachtet werden sollen.	Linear Unit
Zeittoleranz	Die Mindestzeitdauer, die als einem einzigen Verweilort zugehörig betrachtet wird. Beim Ermitteln von Verweilorten werden sowohl die Zeit als auch die Entfernung berücksichtigt. Verwenden Sie den Parameter Entfernungstoleranz, um die Entfernung anzugeben.	Time Unit
Ausgabetyp	Gibt an, wie die Verweil-Features ausgegeben werden. Verweil-Features—Es werden alle Eingabe-Punkt-Features zurückgegeben, die Teil eines Verweilortes sind. Mittelwerte für Mittelpunkte—Es werden Punkte zurückgegeben, die die Mittelwerte für Mittelpunkte der einzelnen Verweilgruppen darstellen. Dies ist die Standardeinstellung. Konvexe Hüllen—Es werden Polygone zurückgegeben, die die konvexe Hülle der einzelnen Verweilgruppen darstellen. Alle Features—Es werden alle Eingabe-Punkt-Features zurückgegeben.	String
Summenstatistik (Optional)	Die Statistiken, die für bestimmte Felder berechnet werden. Spalten der Wertetabelle: Das Feld—Felder, für die Statistiken berechnet werden. Statistik—Statistik, die anhand bestimmter Felder berechnet wird. Anzahl—Die Anzahl der Nicht-NULL-Werte. Es kann für numerische Felder oder Zeichenfolgen verwendet werden. Die Anzahl von [NULL, 0, 2] beträgt 2. Summe—Die Summe der numerischen Werte in einem Feld. Die Summe von [NULL, NULL, 3] beträgt 3. Mittelwert—Der Mittelwert der numerischen Werte. Der Mittelwert von [0, 2, NULL] beträgt 1. Minimum—Der Minimalwert eines numerischen Feldes. Der Minimalwert von [0, 2, NULL] beträgt 0. Maximum—Der Maximalwert eines numerischen Feldes. Der Maximalwert von [0, 2, NULL] beträgt 2. Standardabweichung—Die Standardabweichung eines numerischen Feldes. Die Standardabweichung von [1] ist NULL. Die Standardabweichung von [null, 1,1,1] ist NULL. Varianz—Die Varianz eines numerischen Feldes in einer Spur. Die Varianz von [1] beträgt NULL. Die Varianz von [null, 1,1,1] ist NULL. Bereich—Der Bereich eines numerischen Feldes. Dieser wird durch die Subtraktion der Minimalwerte vom Maximalwert berechnet. Der Bereich von [0, NULL, 1] lautet 1. Der Bereich von [NULL, 4] lautet 0. Beliebig—Eine Beispielzeichenfolge aus einem Feld vom Typ "Zeichenfolge". Erster—Der erste Wert eines angegebenen Feldes in einem Track. Diese Option ist in ArcGIS Enterprise 10.8.1 verfügbar. Letzter—Der letzte Wert eines angegebenen Feldes in einem Track. Diese Option ist in ArcGIS Enterprise 10.8.1 verfügbar.	Value Table
Data Store (Optional)	Gibt den ArcGIS Data Store an, in dem die Ausgabe gespeichert wird. Alle in einem Big Data Store vom Typ "spatiotemporal" gespeicherten Ergebnisse werden im WGS84 gespeichert. Ergebnisse, die in einem Data Store vom Typ "relational" gespeichert werden, behalten ihr Koordinatensystem bei. Big Data Store vom Typ "spatiotemporal"—Die Ausgabe wird in einem Big Data Store vom Typ "spatiotemporal" gespeichert. Dies ist die Standardeinstellung. Data Store vom Typ "relational"—Die Ausgabe wird in einem Data Store vom Typ "relational" gespeichert.	String
Aufteilung nach Zeitgrenze (Optional)	Zeitspanne zur Aufteilung der Eingabedaten für die Analyse. Bei Angabe einer Zeitgrenze können Sie Werte innerhalb einer bestimmten Zeitspanne analysieren. Wenn Sie als Zeitgrenze einen Tag und als Bezugszeit für die Zeitgrenze den 1. Januar 1980 festlegen, werden die Tracks jeweils zu Beginn des Tages geteilt.	Time Unit
Bezugszeit der Zeitgrenze (Optional)	Bezugszeit zur Aufteilung der Eingabedaten für die Analyse. Zeitgrenzen werden für die gesamte Zeitspanne erstellt, wobei der Bezugszeitpunkt nicht zwangsläufig am Beginn der Zeitspanne liegen muss. Ohne Angabe einer Bezugszeit wird der 1. Januar 1970 verwendet.	Date

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Ausgabe-Feature-Class	Die Ausgabepunkt- oder Ausgabepolygon-Verweilorte.	Record Set

Umgebungen

Ausgabe-Koordinatensystem, Ausdehnung, Aktueller Workspace

Sonderfälle

Ausgabe-Koordinatensystem

Das Koordinatensystem, das für die Analyse verwendet wird. Die Analyse wird im Eingabe-Koordinatensystem ausgeführt, sofern nicht anders durch diesen Parameter angegeben. Für GeoAnalytics Tools werden die Endergebnisse im Data Store vom Typ "spatiotemporal" in WGS84 gespeichert.

Lizenzierungsinformationen

• Basic: Erfordert ArcGIS GeoAnalytics Server
  Verfügbar mit ArcGIS Enterprise10.8
• Standard: Erfordert ArcGIS GeoAnalytics Server
  Verfügbar mit ArcGIS Enterprise10.8
• Advanced: Erfordert ArcGIS GeoAnalytics Server
  Verfügbar mit ArcGIS Enterprise10.8
