Straßennetzwerk ausdünnen (Cartography Tools)

Zusammenfassung

Generiert ein vereinfachtes Straßennetzwerk, das die Konnektivität und allgemeine Merkmale zur Anzeige in einem kleineren Maßstab beibehält.

Dieses Werkzeug generiert keine neue Ausgabe. Es weist im Parameter Unsichtbarkeitsfeld der Eingabedaten Werte zu, um Features zu identifizieren, die überflüssig sind. Diese Features können dann in der Ansicht entfernt werden, um eine vereinfachte, aber repräsentative Sammlung von Straßen zu erzeugen. Es wird keine Feature-Geometrie geändert oder gelöscht.

Mit Straßennetzwerk ausdünnen werden Features nicht tatsächlich gelöscht. Wenn Sie Features tatsächlich entfernen möchten, können Sie das Werkzeug Linie kürzen verwenden.

Das Ergebnis einer vereinfachten Straßensammlung wird von der Bedeutung, Gewichtung und Dichte der Features bestimmt. Segmente, die sehr lange Routen über die gesamte Ausdehnung der Daten darstellen, sind bedeutender als solche, die nur für lokale Fahrten erforderlich sind. Die Klassifizierung (Wichtigkeit) von Straßen wird vom Parameter Hierarchiefeld angegeben. Die Dichte des resultierenden Straßennetzes wird vom Parameter Minimale Länge bestimmt, der dem kürzesten Segment entspricht, dessen Darstellung im vorliegenden Maßstab sinnvoll ist.

Weitere Informationen finden Sie unter "Funktionsweise von "Straßennetzwerk ausdünnen"" und in der Tabelle mit empfohlenen Minimalwerten als Ausgangspunkt.

Achtung:

Wenn sich die Eingabe-Features nicht in einem projizierten Koordinatensystem befinden, wird eine Warnung ausgegeben. Dieses Werkzeug beruht auf linearen Entfernungseinheiten, sodass in einem unprojizierten Koordinatensystem unerwartete Ergebnisse auftreten können. Es wird empfohlen, dieses Werkzeug für Daten in einem projizierten Koordinatensystem auszuführen, um sicherzustellen, dass die Ergebnisse gültig sind. Wenn das Koordinatensystem fehlt oder unbekannt ist, wird ein Fehler ausgegeben und keine Verarbeitung ausgeführt.

Abbildung

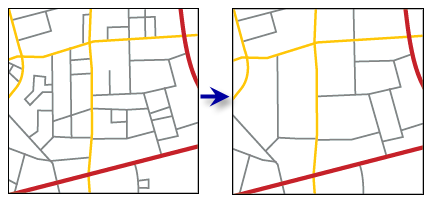

Abbildung: Werkzeug "Straßennetzwerk ausdünnen"

Das Werkzeug "Straßennetzwerk ausdünnen" vereinfacht Straßennetze durch Reduzieren der Anzahl der Features und behält dabei deren Wesen und Muster bei.

Verwendung

  • The invisibility field must be present and named the same for all input feature classes. The data type must be short or long integer. Features that should remain visible are assigned a value of 0; those that should be removed from the display are assigned a value of 1. Use a layer definition query or a selection to display the resulting simplified collection (for example, invisibility <> 1). Sie können zum Speichern von mehreren Ergebnissen (für verschiedene Ausgabemaßstäbe) in der gleichen Feature-Class mehrere Unsichtbarkeitsfelder verwenden.

  • Das Feld hierarchy identifiziert die relative Wichtigkeit von Features. Dies erleichtert die Ermittlung der bedeutenden Features. Diese Bedeutung ist umgekehrt proportional zum Verhältnis zwischen den Hierarchiewerten. Ein Hierarchiewert von 1 bezeichnet die wichtigsten Features. Die Wichtigkeit sinkt mit steigendem Hierarchiewert. Sie erzielen optimale Ergebnisse, wenn Sie nicht mehr als fünf Hierarchieebenen verwenden. Eingabestraßen mit einer Hierarchie von 0 werden als gesperrt betrachtet und bleiben zusammen mit den für die Konnektivität erforderlichen benachbarten Straßen sichtbar. Das Feld hierarchy muss vorhanden sein und für alle Eingabe-Feature-Classes denselben Namen tragen. Der Datentyp muss "Short Integer" oder "Long Integer" lauten.

    Die Hierarchie wird normalerweise von einem Feld abgeleitet, das die Straßenklassifizierung angibt. Sie hat keinen Bezug zu dem in der Netzwerkanalyse verwendeten Hierarchiebegriff. Hierarchiewerte gleich NULL werden nicht vom Werkzeug angenommen und lösen einen Fehler aus.

  • Der Parameter Minimale Länge legt sinngemäß die Auflösung (Granularität) der resultierenden vereinfachten Straßensammlung fest. Er sollte einer Länge entsprechen, die visuell so bedeutend ist, dass sie im endgültigen Maßstab einbezogen wird. Die Ergebnisse dieses Werkzeugs sind ein ausgeglichener Kompromiss zwischen den Anforderungen, die von Seiten der Hierarchie, Sichtbarkeitssperre, Auflösung, Morphologie und Konnektivität der Straßengeometrie bestehen. Daher kann die minimale Länge nicht zwangsläufig direkt im resultierenden Feature-Set gemessen werden.

  • Bei Verarbeitung großer Straßen-Datasets oder gemeinsamer Verarbeitung mehrerer Datasets werden möglicherweise Speichereinschränkungen überschritten. Erwägen Sie in diesem Fall, die Eingabedaten partitionsweise zu verarbeiten, indem Sie eine relevante Polygon-Feature-Class in der Umgebungseinstellung "Kartografische Partitionen" angeben. Die Teile der Daten, die durch Partitionsgrenzen definiert werden, werden sequenziell verarbeitet. Die sich ergebenden Feature-Classes sind an den Partitionsrändern nahtlos und konsistent. Weitere Informationen zum Ausführen dieses Werkzeugs mit Partitionierung finden Sie unter "Funktionsweise von "Straßennetzwerk ausdünnen"".

  • Die Integrität der Ergebnisse dieses Werkzeugs hängt von der topologischen Integrität der Eingaben ab. Es müssen korrekte Verbindungen an Schnittpunkten vorhanden sein, damit die Konnektivität des Straßennetzwerks genau dargestellt werden kann. Weitere Informationen zu Datenanforderungen finden Sie unter "Funktionsweise von "Straßennetzwerk ausdünnen"".

Parameter

Beschriftung Erläuterung Datentyp

Eingabe-Straßen-Features

Die eingegebenen linearen Straßen, die ausgedünnt werden und eine vereinfachte Sammlung zur Anzeige in kleineren Maßstäben ergeben.

Feature Layer

Minimale Länge

Angabe des kürzesten Straßensegments, dessen Anzeige im Ausgabemaßstab sinnvoll ist. Dies steuert die Auflösung (Dichte) der resultierenden Straßensammlung. Wenn die Einheiten in Punkten, Millimetern, Zentimetern oder Zoll angegeben sind, wird der Wert in Seiteneinheiten verwendet und der Bezugsmaßstab berücksichtigt.

Linear Unit

Unsichtbarkeitsfeld

Das Feld, in dem die Ergebnisse des Werkzeugs gespeichert werden. Features, die an der sich ergebenden vereinfachten Straßensammlung beteiligt sind, weisen den Wert 0 (null) auf. Irrelevante Features weisen den Wert 1 auf. Zum Anzeigen der resultierenden Straßensammlung kann eine Layer-Definitionsabfrage verwendet werden. Dieses Feld muss vorhanden sein und für alle Eingabe-Feature-Classes denselben Namen tragen. Der Datentyp muss "Short Integer" oder "Long Integer" lauten.

String

Hierarchiefeld

Das Feld, das hierarchische Rangstufen für die Bedeutung der Features enthält, wobei 1 eine große und größere Ganzzahlen eine geringere Bedeutung darstellen. Der Wert 0 bewirkt, dass das Feature in der Ausgabesammlung sichtbar bleibt. Dieses Feld muss vorhanden sein und für alle Eingabe-Feature-Classes denselben Namen tragen. Der Datentyp muss "Short Integer" oder "Long Integer" lauten. Hierarchiewerte gleich NULL werden nicht angenommen und lösen einen Fehler aus.

String

Abgeleitete Ausgabe

Beschriftung Erläuterung Datentyp

Aktualisierte Eingabe-Straßen-Features

Die aktualisierten Eingabe-Straßen-Features.

Feature Layer

Umgebungen

Kartografisches Koordinatensystem, Bezugsmaßstab, Kartografische Partitionen

Sonderfälle

Bezugsmaßstab

The reference scale is only considered when the Minimum Length parameter is entered in page units. When the reference scale is available, the detection of false dead ends is based on feature separation of 0.5 mm at scale. Otherwise, a value twice the tolerance of the spatial reference is used.

Lizenzierungsinformationen

  • Basic: Nein
  • Standard: Nein
  • Advanced: Ja
