Linie verlängern (Editing Tools)
Zusammenfassung
Erweitert Liniensegmente bis zum ersten überschneidenden Feature innerhalb einer angegebenen Entfernung. Falls sich innerhalb der angegebenen Entfernung kein überschneidendes Feature befindet, wird das Liniensegment nicht erweitert. Das Werkzeug ist für die Qualitätskontrolle vorgesehen, z. B. zum Bereinigen von Topologiefehlern in Features, die digitalisiert wurden, ohne dass die Fangumgebung korrekt eingerichtet wurden.

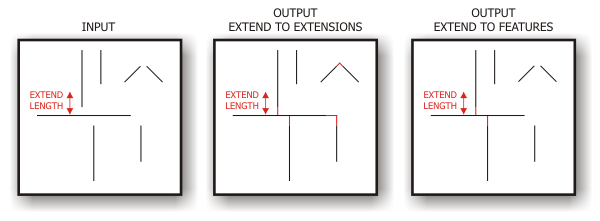

Abbildung
Verwendung
Achtung:
Mit diesem Werkzeug werden die Eingabedaten geändert. Weitere Informationen und Strategien zur Vermeidung unerwünschter Datenänderungen finden Sie unter "Werkzeuge, die Eingabedaten ändern oder aktualisieren".
Wenn kein Parameterwert in Linie verlängern angegeben wird, werden Segmente bis zum ersten überschneidenden Feature erweitert.
Wenn ein Parameterwert vom Typ Verlängern zu Erweiterungen angegeben wird, können Liniensegmente bis zu vorhandenen Linien-Features und zusätzlich bis zu anderen erweiterten Liniensegmenten innerhalb der angegebenen Erweiterungsentfernung verlängert werden, sodass jeweils Schnittpunkte zwischen zwei Erweiterungen gebildet werden.
Ein Feature kann in sich selbst erweitert werden, sofern es sich dabei um das erste überschneidende Feature handelt.
Wenn ein Feature-Layer oder eine Feature-Class mit einer Auswahl als Eingabe verwendet wird, werden nur die ausgewählten Features erweitert. Alle Features im Layer oder der Feature-Class werden verwendet, um zu ermitteln, ob eine Erweiterung durchgeführt werden kann. Es werden jedoch nur die ausgewählten Features geändert.
Dieses Werkzeug ändert keine Feature-Attribute, mit Ausnahme der verwalteten Geometriefelder (Länge) in einer File- oder Enterprise-Geodatabase-Feature-Class.
Parameter
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Eingabe-Features |
Die Linien-Eingabe-Features, die erweitert werden. |
Feature Layer |
|
Linie verlängern um (Optional) |
Die maximale Entfernung, um die ein Liniensegment bis zu einem überschneidenden Feature erweitert werden kann. |
Linear Unit |
|
Verlängern zu Erweiterungen (Optional) |
Gibt an, ob Liniensegmente innerhalb der angegebenen Erweiterungslänge bis zu anderen erweiterten Liniensegmenten erweitert werden können.
|
Boolean |
Abgeleitete Ausgabe
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Aktualisierte Eingabe-Features |
Die aktualisierten Eingabe-Features. |
Feature Class |
Umgebungen
Ausdehnung, Aktueller Workspace
Lizenzierungsinformationen
- Basic: Nein
- Standard: Ja
- Advanced: Ja
