    UtilityNetworkLayer Class
    In This Topic
    Represents a utility network dataset.

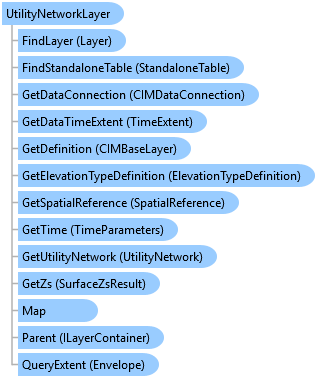

    Object Model
    UtilityNetworkLayer ClassLayer ClassStandaloneTable ClassCIMDataConnection ClassTimeExtent ClassCIMBaseLayer ClassElevationTypeDefinition ClassSpatialReference ClassTimeParameters ClassUtilityNetwork ClassSurfaceZsResult ClassMap ClassILayerContainer InterfaceEnvelope Class
    Syntax
    Example
    Get a Utility Network from a Layer
    {
      static UtilityNetwork GetUtilityNetworkFromLayer(Layer unLayer)
      {
        UtilityNetwork utilityNetwork = null;

        Layer layer = MapView.Active.Map.GetLayersAsFlattenedList().First();

        // This routine obtains a utility network from a FeatureLayer, SubtypeGroupLayer, or UtilityNetworkLayer
        if (layer is UtilityNetworkLayer)
        {
          UtilityNetworkLayer utilityNetworkLayer = layer as UtilityNetworkLayer;
          utilityNetwork = utilityNetworkLayer.GetUtilityNetwork();
        }

        else if (layer is SubtypeGroupLayer)
        {
          CompositeLayer compositeLayer = layer as CompositeLayer;
          utilityNetwork = GetUtilityNetworkFromLayer(compositeLayer.Layers.First());
        }

        else if (layer is FeatureLayer)
        {
          FeatureLayer featureLayer = layer as FeatureLayer;
          using (FeatureClass featureClass = featureLayer.GetFeatureClass())
          {
            if (featureClass.IsControllerDatasetSupported())
            {
              IReadOnlyList<Dataset> controllerDatasets = new List<Dataset>();
              controllerDatasets = featureClass.GetControllerDatasets();
              foreach (Dataset controllerDataset in controllerDatasets)
              {
                if (controllerDataset is UtilityNetwork)
                {
                  utilityNetwork = controllerDataset as UtilityNetwork;
                }
                else
                {
                  controllerDataset.Dispose();
                }
              }
            }
          }
        }
        return utilityNetwork;
      }
    }
    Inheritance Hierarchy

    System.Object
       ArcGIS.Desktop.Framework.Contracts.PropertyChangedBase
          ArcGIS.Desktop.Mapping.MapMember
             ArcGIS.Desktop.Mapping.Layer
                ArcGIS.Desktop.Mapping.CompositeLayer
                   ArcGIS.Desktop.Mapping.CompositeLayerWithTables
                      ArcGIS.Desktop.Mapping.UtilityNetworkLayer

    Requirements

    Target Platforms: Windows 11 Home, Pro, Enterprise (64 bit)

    ArcGIS Pro version: 3.0 or higher.
