Capas 3D
Las capas 3D son capas web almacenadas en la caché que están optimizadas para visualizar y trabajar con grandes cantidades de contenido 3D. Puede publicar una capa 3D alojada desde un paquete de capas de escena (SLPK) o un paquete de teselas 3D (.3tz).
Puede ver la mayoría de las capas 3D en Scene Viewer, ArcGIS Pro o ArcGIS Earth.
Tipos de capas 3D
Para visualizar y trabajar con datos 3D, debe definir el tipo de capa que mejor represente los datos. ArcGIS ofrece múltiples tipos de capas 3D, lo que le permite capturar de forma exhaustiva diferentes aspectos de los entornos naturales y artificiales.
La siguiente tabla resume los tipos de capas 3D que puede crear y proporciona vínculos a más información sobre cada tipo de capa, así como ejemplos:
|
Tipo de capa 3D |
Admite capa de entidades asociada (editable) |
Admite SLPK (solo lectura) |
Admite 3tz (solo lectura) |
|---|---|---|---|
|
Sí |
Sí |
Sí |
|
|
Sí |
Sí |
No |
|
|
Sí |
Sí |
No |
|
|
No |
No |
Sí |
|
|
No |
Sí |
Sí |
|
|
No |
Sí |
No |
|
|
No |
Sí |
No |

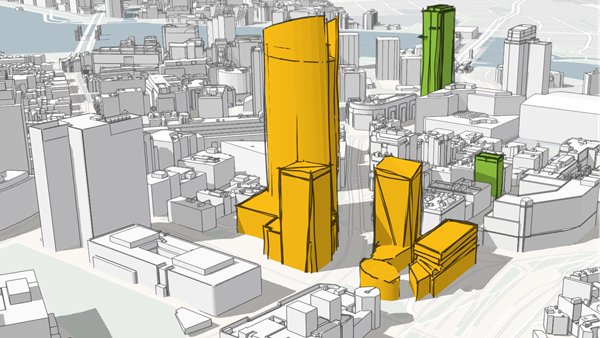

Objeto 3D
Puede utilizar las capas de objetos 3D para representar y visualizar objetos 3D, como edificios con textura o sin ella que se han modelado en 3D. Desde ArcGIS Pro, puede crear una capa de escena de objetos 3D a partir de datos multiparche publicados directamente en ArcGIS Enterprise, ya sea como una capa de escena web con una capa de entidades asociada o desde un SLPK. Como alternativa, puede crear una capa de escena de objetos 3D y editar la capa en Scene Viewer para agregar contenido.
Además, ArcGIS CityEngine 2016.0 y posteriores pueden exportar un SLPK desde el que puede publicar una capa de escena de objetos 3D.

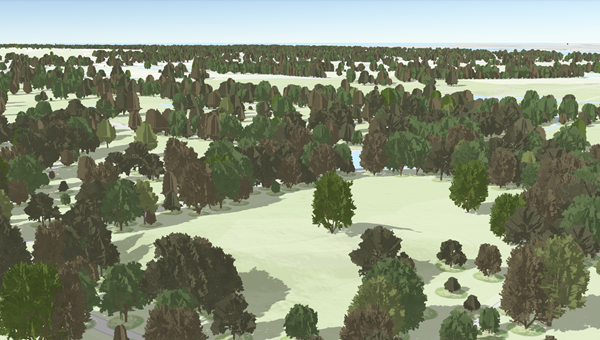

Punto 3D
Para garantizar una visualización rápida en todos los clientes, las capas de escena de puntos almacenadas en caché se usan para visualizar un gran número de datos de puntos que no es posible con una capa de entidades de puntos. Las capas de escena de puntos se simplifican automáticamente para mejorar el rendimiento y la visibilidad en las escalas más pequeñas. La simplificación automática significa que no todas las entidades se muestran a pequeña escala; al acercar, se muestran más entidades. Por ejemplo, puede usar una capa de escena de puntos para visualizar todos los árboles de una ciudad. En ArcGIS Pro, puede crear una capa de escena de puntos con una capa de entidades compartida directamente en ArcGIS Enterprise como una capa de escena web. Consulte Capa de escena de puntos en la ayuda de ArcGIS Propara obtener más información sobre este tipo de capa.

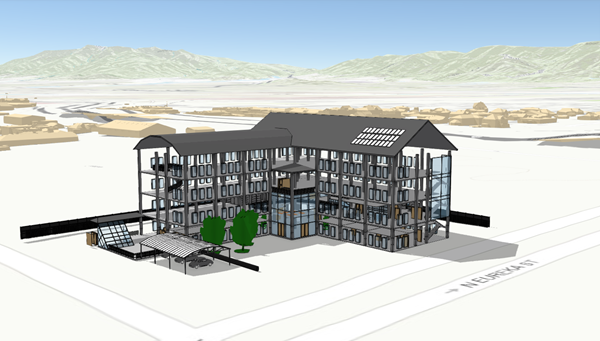

Edificio
Las capas de edificios permiten visualizar modelos digitales complejos de edificios e interactuar con todos los componentes del edificio. Con las capas de edificios, puede explorar la composición, las propiedades y la ubicación de estructuras de los edificios en un modelo digital de edificios. Las capas de edificios le permiten consultar y aislar capas de disciplina, como estructurales o arquitectónicas, o categorías, como paredes o tejados. Se utilizan para fines de ingeniería, arquitectura, topografía y construcción. Consulte Mantener y trabajar con una capa de escena de edificios en la ayuda de ArcGIS Pro para obtener una explicación de las diversas formas de implementar, utilizar y administrar capas de edificios.

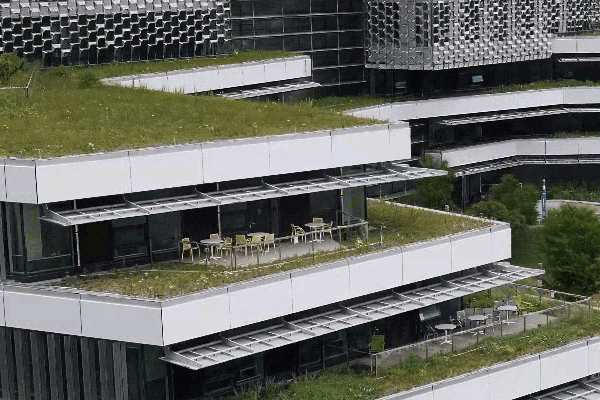

Splat gausiana
La capa splat gaussiana proporciona una visualización muy realista de geometrías complejas. Por ejemplo, se pueden representar estructuras delgadas y complejas, así como formas orgánicas como la vegetación. Las capas splat gaussianas son las más adecuadas para flujos de trabajo de inspección, como inspecciones de puentes, torres de telecomunicaciones u otras infraestructuras.
Dado que el tipo de capa splat gaussiana permite obtener la mejor apariencia visual digital, puede capturar estructuras importantes como una capa splat gaussiana y combinarla en una escena con datos adicionales, como mapas base 3D o capas de entidades.
Puede crear una capa de splats gausianas usando los siguientes clientes de ArcGIS. Las versiones indicadas son las mínimas requeridas.
ArcGIS Reality Studio 2025.2
ArcGIS Pro 3.6 con Reality Extension
ArcGIS Drone2Map 2025.2
Puede compartir la capa splat gaussiana desde ArcGIS Pro. Además, puede utilizar la herramienta Paquete de teselas 3D para crear un archivo .3tz y subirlo a ArcGIS Online.
Puede añadir una capa splat gaussiana a una escena local o global en Scene Viewer. Por ejemplo, si crea una capa splat gaussiana con un sistema de coordenadas proyectadas local, puede visualizar esta capa en una escena local con el mismo sistema de coordenadas. Dado que la capa splat gaussiana es compatible con la extensión ESRI_CRS, puede visualizar la misma capa splat gaussiana que tiene un sistema de coordenadas proyectadas en una escena global con el sistema de coordenadas geodésicas WGS84. Al hacer clic en Abrir en el Scene Viewer en la página de detalles de un elemento de una capa splat gaussiana, se abre una escena global. En las aplicaciones web que no admiten la extensión ESRI_CRS, la capa splat gaussiana se representa en WGS84 de forma predeterminada.
Nota:
La capa de línea de visión y la capa de cuenca visual no están disponibles con la capa splat gaussiana.
La herramienta Dividir no está disponible actualmente con la capa splat gaussiana.
Actualmente, las sombras no se aplican a las capas splat gaussianas en una escena.

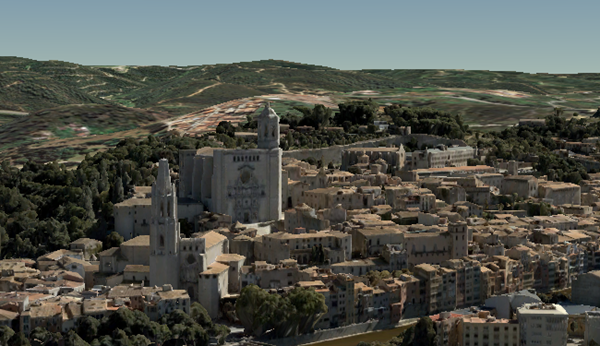

Malla
Los datos de malla se suelen capturar en un proceso automatizado para construir objetos realistas a partir de conjuntos grandes de imágenes superpuestas. El resultado integra la información de la imagen de entrada original como una malla con textura que usa una estructura entrelazada triangular. Una malla contiene información sobre elevación y puede representar entidades 3D construidas y naturales, como muros de edificios, árboles, valles y acantilados con texturas realistas. Las capas de malla se crean generalmente para la representación cartográfica 3D a escala de ciudad y pueden generarse con ArcGIS Drone2Map y ArcGIS Pro 2.2 o versiones posteriores; posteriormente, pueden compartirse en un portal de ArcGIS Enterprise 10.5 o versiones posteriores en formato SLPK. Consulte Capa de escena de malla integrada en la ayuda de ArcGIS Pro para obtener más información sobre este tipo de capa.

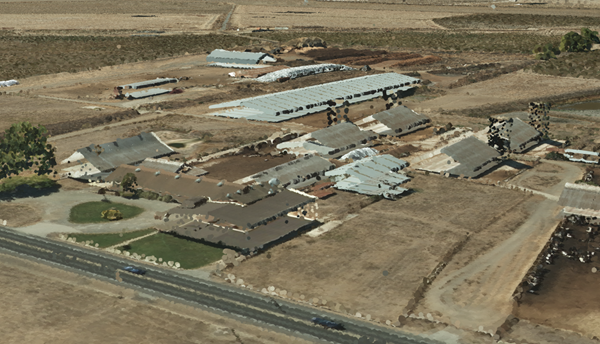

Nube de puntos
Las capas de nube de puntos permiten utilizar y visualizar rápidamente grandes volúmenes de datos de nubes de puntos en Scene Viewer y ArcGIS Pro. Puede configurar estas capas en ArcGIS Pro y crear un SLPK para publicarlo en un portal.
Las capas de nube de puntos en Scene Viewer pueden tener un aspecto diferente según el tipo de renderizador de simbología configurado en ArcGIS Pro. Scene Viewer admite los siguientes tipos de renderizadores en ArcGIS Pro:
Redimensionar
Clasificar
Valores únicos
RGB
Consulte Capa de escena de nube de puntos en la ayuda de ArcGIS Pro para obtener más información acerca de este tipo de capa.

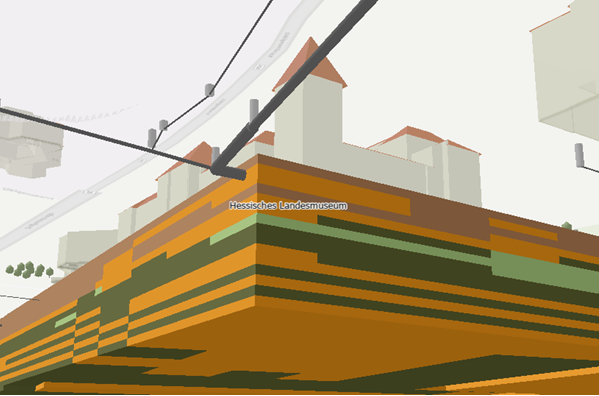

Vóxel
Una capa vóxel representa datos 3D o 4D volumétricos multidimensionales en Scene Viewer y ArcGIS Pro. En escenas locales, puede visualizar datos atmosféricos u oceánicos, modelos subterráneos geológicos o cubos de espacio-tiempo como capas de escena vóxel. Utilice capas vóxel para acceder y explorar datos volumétricos del mundo y comprender mejor las condiciones que no puede experimentar físicamente. Por ejemplo, un modelo subterráneo visualizado como una capa vóxel se puede visualizar junto con edificios o servicios públicos subterráneos para evaluar el subsuelo para la construcción o el mantenimiento previstos.
Puede crear una capa de vóxel en ArcGIS Pro y compartirla como capa web o dentro de una escena local.
Nota:
Para un rendimiento óptimo de las capas de vóxel, se requiere una tarjeta gráfica de alto rendimiento. Para obtener más información, consulte Requisitos del Scene Viewer.
La compatibilidad móvil difiere entre los distintos dispositivos. Las capas vóxel podrían no visualizarse del modo esperado.
La herramienta interactiva Perfil de elevación no está disponible con capas vóxel.
La distancia y el área de medición respetan la exageración vertical aplicada. Los resultados pueden variar dependiendo de si se establece una exageración vertical.
Servicios de escenas y de teselas 3D
Además de los tipos de capas 3D descritos anteriormente, también se pueden distinguir las capas 3D por el servicio que rellena el elemento.
Sugerencia:
El tipo de servicio de origen aparece en la pestaña Descripción general de la página de elementos de la capa.
Los servicios de escena utilizan el formato Capa de escena 3D indexada (I3S) para una transmisión eficiente. Puede empaquetar los datos 3D como un SLPK. Puede representar objetos 3D, edificios, mallas, puntos 3D, nubes de puntos y datos vóxel utilizando I3S.
Se admite la edición de capas de objetos 3D y puntos 3D que se basan en un servicio de escena de origen y que tienen una capa de entidades asociada. Estos también permiten la actualización total o parcial de los datos 3D almacenados en la caché.
Los servicios de teselas 3D utilizan datasets de teselas 3D o paquetes de teselas 3D (.3tz) para almacenar datos 3D en la caché. Un conjunto de teselas define datos tridimensionales que cumplen con la especificación de teseleas 3D de Open Geospatial Consortium (OGC). Puedes representar tipos de objetos o capas de malla en 3D. Los servicios de teselas 3D no se pueden editar ni utilizar para el geoprocesamiento.
Debido a que el servicio de origen es diferente, los privilegios necesarios para publicar también lo son. Para publicar una capa 3D que se basa en un servicio de escena, debe ser miembro de un rol que tenga el privilegio para publicar capas de escena alojadas, además del privilegio para crear, actualizar y eliminar contenido. Para publicar una capa 3D que se basa en un servicio de teselas 3D, debe ser miembro de un rol que tenga el privilegio para publicar capas de teselas alojadas, además del privilegio para crear, actualizar y eliminar contenido.
Nota:
En esta versión, los nombres de los elementos de capa siguen incluyendo las palabras "escena" y "teselas 3D". De este modo, se pretende facilitar la transición gradual de los antiguos nombres de elemento al nuevo nombre consolidado.
Copiar datos o crear previamente contenido
Las capas 3D hacen referencia a teselas almacenadas en caché. El lugar donde se gestionan y administran las teselas almacenadas en caché depende de cómo publique la capa.
Copiar los datos
Los datos y las cachés se copian en ArcGIS Enterprise y la caché se crea en el almacén de objetos cuando se realiza cualquiera de las siguientes acciones:
Publicar (compartir) una capa 3D (escena o teselas 3D) con la opción de copiar todos los datos desde ArcGIS Pro.
Cargar un paquete de capas de escena (SLPK) o un paquete de teselas 3D (
.3tz) en el portal y publicar una capa 3D.
En estos flujos de trabajo, obtiene una capa alojada, y ArcGIS Enterprise crea y administra la caché de escenas por usted. Sin embargo, esto puede llevar mucho tiempo en el caso de paquetes grandes o grandes volúmenes de datos, ya que el contenido de las teselas se carga en ArcGIS Enterprise. Debe asegurarse de que el almacén de contenido del portal y el directorio arcgiscache del servidor de alojamiento tengan el doble de espacio libre en disco que el tamaño del paquete o el contenido que publique.
Crear contenido previamente
Puede cargar contenido creado previamente en una carpeta o un data store de ubicación de almacenamiento en la nube y publicar una capa 3D que haga referencia al contenido creado previamente. Este flujo de trabajo se recomienda cuando el contenido que se publica es grande y cuando los editores no necesitan actualizar los datos de entidad asociados con la capa 3D (si existe).
La publicación tarda mucho menos en este flujo de trabajo, ya que no se carga contenido en el portal. Sin embargo, el rendimiento de la capa depende de su conexión a la ubicación del data store. Por ejemplo, si su cliente se encuentra en sus instalaciones, pero el contenido está almacenado en la nube al otro lado del mundo, el rendimiento de la capa puede ser lento cuando se utiliza en ese cliente.
