Creación de diagramas de red
Fases
La generación de diagramas es un proceso iterativo que depende del tipo de entradas de red desde las que se inicia.
A partir de las entidades de la red de entrada o los objetos de red, o de las ubicaciones de trazado de la red, este proceso encadena tres fases diferentes: la fase de construcción elemental, la fase de reglas de diagrama y la fase de diseños automáticos de diagramas.
Cuando se trabaja con una red de dominio de telecomunicaciones con circuitos definidos, la creación del diagrama también puede comenzar a partir de un nombre de circuito proporcionado como entrada. Para este caso de uso específico, el proceso es diferente. La fase de compilación elemental se ignora y la fase de reglas del diagrama espera ciertos ajustes sin los cuales no puede completarse correctamente. La fase de diseños automáticos de diagrama es idéntica a la de los otros diagramas.
Más información sobre diagramas a partir de nombres de circuitos y sus características específicas
Fase 1: creación elemental
Durante la fase de creación elemental del proceso, el sistema crea una característica de diagrama para cada característica de red u objeto de red en el conjunto de selección de entrada o para cada característica de red u objeto de red actualmente especificado como puntos de partida entre las ubicaciones de rastreo de entrada.
Nota:
La creación de diagramas a partir de ubicaciones de trazado de entrada comienza con ArcGIS Pro 3.5 | ArcGIS Enterprise 11.5.
Fase 2: reglas de diagrama
La fase de reglas de diagrama se produce cuando se configuran las reglas de diagrama en la plantilla de diagrama. Estas reglas se utilizan para agregar funciones u objetos adicionales (por ejemplo, regla de trazado, regla de expansión de contenedores, regla de adición de asociaciones de conectividad), simplificar el contenido del diagrama mediante la agregación de elementos de red (por ejemplo, reglas de reducción o contracción) o mediante el descarte de determinados elementos de red (por ejemplo, reglas de eliminación), etc. Las reglas configuradas se encadenan, una tras otra, en el orden de secuencia de entrada en el que se configuraron en la plantilla. Cada regla trabaja con el contenido de diagrama actual que se haya creado en el momento en que entra en acción. Significa que la regla 1 se ejecuta con las entidades de diagrama creadas al final de la fase de creación elemental; la regla N se ejecuta con las entidades de diagrama resultantes del proceso de la regla (N-1).
Fase 3: diseños automáticos de diagrama
La fase de diseños automáticos de diagrama es opcional. Se produce al configurar diseños de diagrama en la plantilla de diagrama para su ejecución automática durante la generación de diagramas. En este caso, los diseños configurados se encadenan, uno tras otro, en el orden de secuencia de entrada en el que se configuraron en la plantilla; es decir, el diseño 1 se ejecuta con la geometría inicial de las entidades del diagrama y el diseño N se ejecuta con la geometría de entidades de diagrama resultante del proceso del algoritmo (N-1).

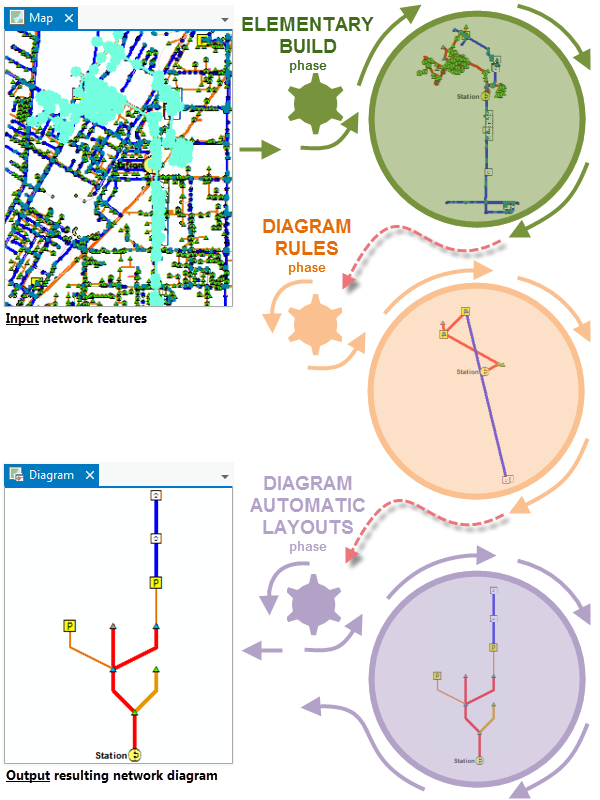

Diagrama de muestra creado a partir de entidades de red de entrada u objetos de red
Las tres fases de creación son las siguientes:
El proceso de creación de diagramas crea primero una entidad de diagrama para cada entidad de red u objeto de red del conjunto de selección de entrada.
Ejecuta las reglas configuradas en la plantilla de diagrama para reducir la mayor parte de los elementos intervinientes no críticos y conservar solo la infraestructura crítica de la red en el diagrama.
Dado que esta plantilla de diagrama de ejemplo también se configuró para ejecutar un diseño de árbol inteligente durante la generación, ejecuta este algoritmo.
Al final del proceso de creación, el diagrama resultante solo muestra los elementos de red críticos restantes: quedan organizadas jerárquicamente y se normaliza la distancia entre ellas.
Detalles de la construcción de diagramas
De forma predeterminada, cada vez que el proceso de creación de diagramas de red crea una entidad en el diagrama, mantiene la integridad del gráfico y resalta las relaciones entre contenido y contenedores.
Integridad de los ejes del diagrama
El proceso de creación de diagramas de red siempre garantiza la integridad de los ejes del diagrama durante las fases de creación elemental y reglas de diagrama.

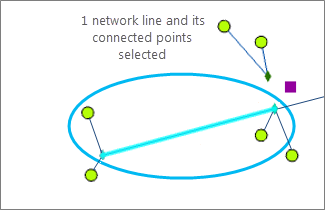

Esto significa que cualquier entidad de línea u objeto de borde (presente en el conjunto de selección de entrada inicial o especificado como ubicaciones de punto de partida, o añadido por una regla en algún momento durante el proceso de construcción) siempre incluye sus uniones de origen y extremidad en el diagrama generado, ya sea que esas uniones finales formen parte de la selección de entrada o de las ubicaciones de inicio, o que se añadan explícitamente mediante cualquier regla.
|
|
|
Relaciones contenido-contenedor
El proceso de creación agrega sistemáticamente los contenedores relacionados con las entidades u objetos de contenido que cree en un diagrama de red, tanto en la fase de creación elemental como en la de reglas de diagrama. Significa que estas afirmaciones son verdaderas:

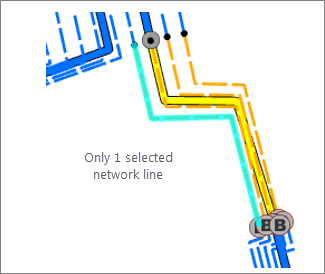

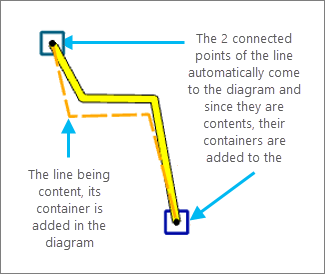

- Cualquier entidad u objeto de contenido relacionada con un contenedor de puntos de la red se agrega automáticamente al diagrama junto con su contenedor. Este contenedor se representa como una entidad poligonal, que se dibuja alrededor de todos los contenidos del contenedor presentes en el diagrama.
|
|
|
- Cualquier entidad u objeto de contenido relacionada con un contenedor de lineal de la red se agrega automáticamente al diagrama junto con su contenedor lineal.
|
|
|
Precaución:
Lo contrario es falso; si existe un contenedor en el diagrama, este no incluye su contenido de forma predeterminada.
