Diagramas de circuitos y sus particularidades
Una red de servicios diseñada para el sector de las telecomunicaciones suele estar compuesta por redes de dominio de telecomunicaciones con circuitos definidos. Cada circuito representa una ruta de señal entre elementos específicos en una red de dominio de telecomunicaciones. Esta ruta de señal pasa por varios elementos de red complejos que no se pueden representar en el mapa de red. En el caso de los circuitos de telecomunicaciones, los diagramas de circuitos permiten a los usuarios visualizar claramente los componentes a lo largo de cada circuito.
Diagramas de circuitos
Un diagrama de circuitos es un diagrama de red que representa un circuito en una red de dominio de telecomunicaciones. La mejor manera de generar un diagrama de este tipo en ArcGIS Pro es trabajar desde el panel Buscar circuitos. El proceso de creación de diagramas de circuitos es diferente al de creación de diagramas de sistemas de subredes o diagramas estándar. Necesita una plantilla de diagrama como para cualquier creación de diagrama de red, pero espera un nombre de cadena como entrada. Este nombre debe corresponder a un nombre de circuito definido en un dominio de telecomunicaciones. A continuación, la creación se controla mediante ajustes específicos previstos en la plantilla correspondiente.
Más información sobre los detalles específicos de las plantillas de diagramas de circuitos
Crear diagramas de circuitos
Para crear un diagrama de circuitos, puede seguir los siguientes pasos del flujo de trabajo:
Inicie ArcGIS Pro y abra un proyecto de red de servicios.
Abra cualquier mapa que ya haga referencia a la capa de red de servicios o cree un mapa y agréguele la red de servicios.
Revise las opciones generales de diagrama de red que están configuradas actualmente y, dependiendo de la finalidad del diagrama que vaya a crear, considere la posibilidad de activar la opción Abrir diagramas con todas las subcapas de plantilla de diagrama.
Haga clic en la pestaña Red de servicios de la cinta y luego haga clic en el comando Buscar circuitos
del grupo Circuitos de telecomunicaciones.Nota:
El grupo Circuitos de telecomunicaciones se habilita únicamente cuando una red de servicios que contiene una red de dominio de telecomunicaciones está en el mapa activo.
En la parte superior de la ventana del panel Buscar circuitos que se abre, en la lista desplegable situada a la derecha del área Buscar, seleccione la red del dominio de telecomunicaciones con la que desea trabajar.
Todos los circuitos existentes para la red de telecomunicaciones seleccionada se muestran en el panel.

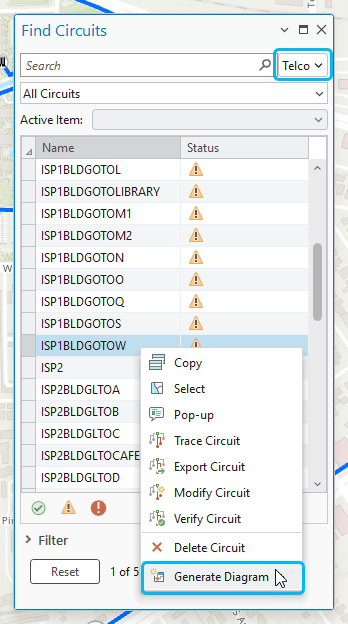

Haga clic con el botón derecho en un circuito de la lista y seleccione Generar diagrama.
Importante:
La opción de menú Generar diagrama solo está disponible cuando hay una plantilla de diagrama de circuitos asociada al dominio de telecomunicaciones activo.
El diagrama del circuito se abre en un nuevo mapa de diagramas cuyo nombre corresponde al nombre del circuito.
Crear un nuevo diagrama de circuitos a partir de un diagrama de circuitos abierto
El panel Buscar circuitos le permite interactuar con los circuitos de telecomunicaciones cuando la red de servicios está presente en el mapa activo. Estas interacciones también se admiten en mapas de diagramas de red activos. Puede seleccionar una entidad del diagrama en el mapa del diagrama activo y seleccionar uno de los filtros preestablecidos del menú desplegable: Todos los circuitos, Circuitos que comienzan en la entidad/objeto seleccionado, Circuitos que terminan en la entidad/objeto seleccionado, Circuitos que pasan por la entidad/objeto seleccionado y Circuitos eliminados. A continuación, puede hacer clic con el botón derecho del ratón en cualquier circuito que aparezca en la cuadrícula para mostrar el menú contextual y hacer clic en Generar diagrama para generar otro diagrama del circuito. Con estas interacciones, puede navegar fácilmente de un diagrama de circuitos a otro.
