Definiciones de reglas y diseños específicas para las plantillas de diagrama de circuito
Los diagramas de circuito se administran mediante plantillas específicas. El proceso para crear diagramas de circuitos también es un poco diferente al de los diagramas estándar y los diagramas de sistemas de subredes.
Ajustes de la plantilla de diagrama de circuito
Una plantilla de diagrama de circuito tiene dos entidades especiales:
Está asociada con un dominio específico de telecomunicaciones
Incluye una regla de trazado configurada para ejecutar un tipo de trazado de circuito
Esos dos ajustes son obligatorios para las plantillas de diagramas de circuitos. Además, al igual que las otras plantillas de diagramas, admiten las siguientes configuraciones:
Reglas de diagramas para simplificar el circuito; por ejemplo, las reglas para Contraer contenedores o Reducir cruces.
Estas reglas se pueden configurar después de la regla Trazado. En todos los casos, no tiene sentido configurar ninguna regla de diagrama antes de la regla Trazado; siempre se ignorarán durante el proceso de generación del diagrama del circuito.
Diagramas de diseño; por ejemplo, el diseño Árbol inteligente
Los diseños se pueden configurar para que se apliquen automáticamente al final del proceso de generación del diagrama.
En las secciones siguientes se destacan los ajustes mínimos esperados para las plantillas de diagramas de circuitos.

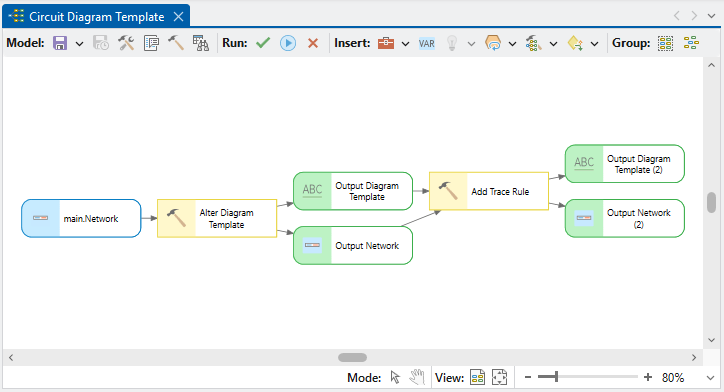

Modelo de geoprocesamiento de plantilla de diagrama de circuito
El modelo de geoprocesamiento utilizado para configurar dicha plantilla de diagrama se puede configurar mediante dos herramientas de configuración de diagramas de red: Alterar plantilla de diagrama y Agregar regla de trazado.

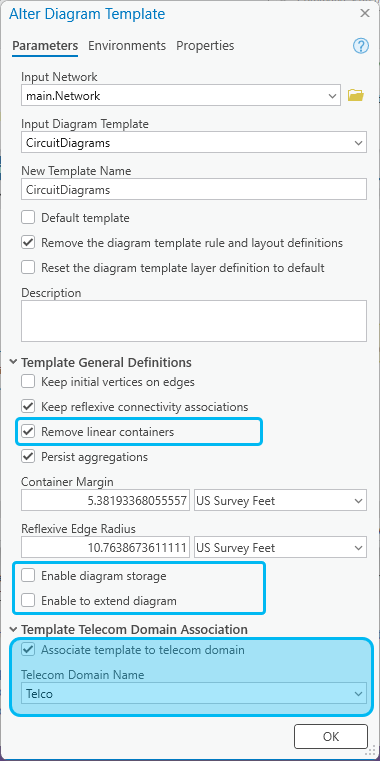

Configuración de la herramienta Modificar plantilla de diagrama
Los ajustes de la sección Asociación de dominios de telecomunicaciones de plantilla son ajustes clave que determinan si el elemento del menú Generar diagrama está disponible en el panel Buscar circuitos.
La opción Asociar plantilla a dominio de telecomunicaciones debe estar activada.
El nombre de la red del dominio de telecomunicaciones al que se aplica la plantilla debe seleccionarse en la lista Nombres de dominio de telecomunicaciones.
Las otras opciones que se muestran en el gráfico anterior son ajustes recomendados para obtener mejores diagramas de circuitos. Mención especial para tres de ellas:
Opción Eliminar contenedores lineales: activarla para eliminar fácilmente todos los contenedores lineales que se incluyen de forma predeterminada durante el proceso de creación del diagrama.
Opción Habilitar almacenamiento de diagramas: desactivarla, ya que no hay motivo para almacenar ningún diagrama de circuitos.
Opción Habilitar extensión de diagrama: desactivarla, ya que ampliar un diagrama de circuito no tiene sentido. Además, los procesos Extender diagrama y Incorporar a diagrama son incompatibles con la forma en que se generan los diagramas de circuito.

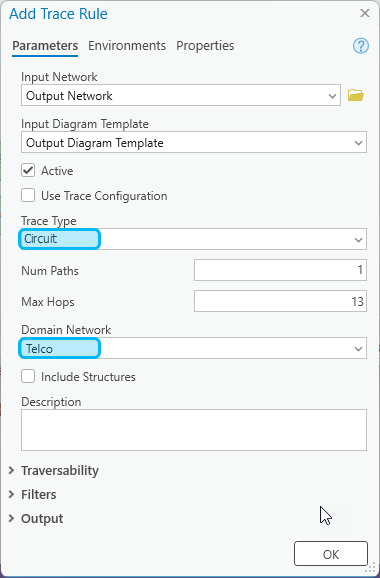

Ajustes de la herramienta Agregar regla de trazado
La regla de trazado para generar diagramas de circuitos debe configurarse para ejecutar el tipo de trazado Circuito y especificar el nombre de la red del dominio de telecomunicaciones en la que se aplicará el trazado.
Los demás ajustes de las reglas son los predeterminados.
Importante:
El nombre especificado para la Red de dominio en la herramienta Agregar regla de trazado debe corresponder al Nombre de dominio de telecomunicaciones establecido para la herramienta Modificar plantilla de diagrama.
Proceso de creación de diagramas de circuito
El proceso de generación de diagramas para diagramas de circuitos funciona de la siguiente manera:
A partir del nombre como entrada, analiza la configuración de la plantilla asociada y busca una regla de trazado.
Si la regla de trazado detectada está configurada para aplicar un trazado de circuito en una red de dominio de telecomunicaciones concreta y el nombre de entrada corresponde a un nombre de circuito definido a lo largo de esta red de dominio de telecomunicaciones, realiza un trazado de este circuito y crea un primer gráfico de diagrama en memoria compuesto por todos los componentes a lo largo del circuito trazado. Este gráfico de diagrama puede incluir ejes puramente esquemáticos que representan conexiones implícitas entre secciones o entre elementos de red contenidos a lo largo del circuito trazado.
Importante:
Cuando no hay ninguna regla de trazado configurada para la plantilla asociada, el diagrama generado está vacío. Cuando existe una regla de trazado, pero no se aplica el tipo de trazado Circuito, la generación del diagrama falla.
A continuación, la creación del diagrama continúa de la misma manera que para cualquier otro diagrama:
Si existen otras reglas de diagrama en la plantilla asociada, se aplican sucesivamente en el orden en que se han configurado para modificar progresivamente el gráfico del diagrama en la memoria.
Si existe un diseño de diagrama activo en la plantilla asociada, se aplican cada uno por turno en el orden de su secuencia de entrada para diseñar el contenido del diagrama.
Al final de la compilación, el diagrama se abre en un nuevo mapa de diagramas.
[!NOTE]La definición de la capa de diagrama debe incluir las capas esquemáticas de Conectividad inferida y Conectividad virtual para mostrar correctamente las conexiones implícitas entre secciones o entre elementos de red contenidos a lo largo de los circuitos trazados. Consulte la opción Ejes esquemáticos en la herramienta Crear definición de capa de diagrama.
