Dividir una línea de centro por medida
Disponible con licencia de Location Referencing.
La herramienta Dividir línea de centro por medición es una herramienta de edición de clase de entidad de línea de centro disponible en ArcGIS Roads and Highways. Esta herramienta es útil si conoce el valor de medición de una ruta para la ubicación de la división. La herramienta divide una línea de centro en dos partes contiguas a cada lado del valor de medición de la ruta.
Roads and Highways también admite dividir una línea de centro por punto (en la ubicación en la que se hizo clic en el mapa) o dividir una línea de centro multiparte en entidades de una sola parte.
Siga estos pasos para dividir una línea central por medición:
Agregue la clase de entidad de línea de centro y la clase de entidad de red a un mapa en ArcGIS Pro.
También puede abrir un mapa en el que estén presentes las clases de entidad de red y línea de centro.
Nota:
En el modelo de datos, solo se espera una línea de centro en una ubicación determinada. Asegúrese de que las líneas de centro que utiliza para su edición no se superpongan con otras líneas de centro del LRS.
Las redes versionadas en rama, incluidas cualquier red configurada con un Id. de ruta generado por el usuario, se deben editar a través de un servicio de entidades.
Acerque la línea de centro que desee dividir.
En la pestaña Location Referencing, haga clic en Dividir línea de centro y, a continuación, en Por medición
.Haga clic en una ubicación de la ruta.
Nota:
Coloque el puntero
sobre la ubicación que desea editar para mostrar la información de rutas y mediciones en el mapa. La ruta y la medición se actualizan a medida que mueve el puntero. Si existen varias rutas y mediciones en una ubicación, se muestran todas.Si solo existe una ruta aplicable en la ubicación de edición, haga clic para dividir la línea de centro en ese punto. Si se aplican varias rutas, haga clic en la ubicación y elija una de las rutas aplicables en el cuadro de diálogo Seleccionar línea de centro.
Puede establecer las opciones de escala de mapa para la visualización de la información de rutas y mediciones en el cuadro de diálogo Opciones, en la pestaña Location Referencing.
Para buscar una ruta y localizar mediciones en ella, haga clic en Localizar ruta y medidas
en el grupo Herramientas de la pestaña Location Referencing.

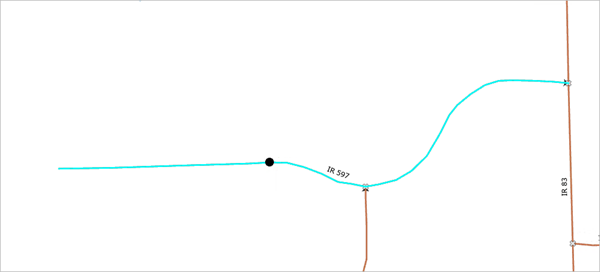

La ruta se resalta en cian y aparece un punto en la ubicación en la que se hizo clic.
Aparece el panel Dividir línea de centro por medición. En el siguiente ejemplo, el valor de la medición de la ubicación es 0,1695645 milla (agrimensura de EE. UU.).
En el panel Dividir línea de centro por medición, cambie el valor del cuadro de texto Medición para eliminar los números decimales.
Por ejemplo, puede cambiar 0,1695645 milla (agrimensura de EE. UU.) por 0,2 milla (agrimensura de EE. UU.).
El punto se mueve a la ubicación del valor de medición.
Haga clic en Ejecutar.

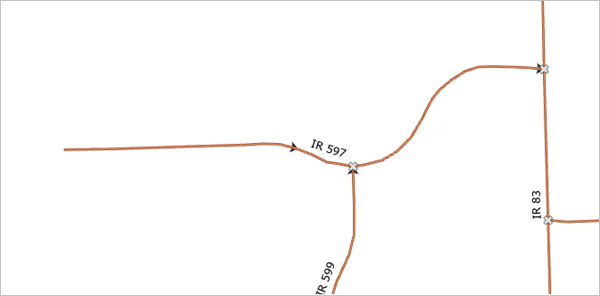

La línea central se divide y parpadea a ambos lados del valor de medición de la ruta.
Nota:
Si se modelan más campos en las líneas de centro, esos atributos se agregan a la nueva línea de centro resultante de la división.
Si aparece un mensaje acerca de la adquisición de bloqueos o conciliación, la prevención de conflictos se habilita.
Después de seleccionar una ruta, la herramienta intentará liberar el bloqueo de ruta si este ha sido adquirido por el usuario activo en una versión diferente y su valor de estado liberable es Sí.
