Colorear LAS (Herramientas de 3D Analyst)

Resumen

Aplica colores y valores infrarrojos cercanos desde imágenes ortográficas hasta puntos LAS.

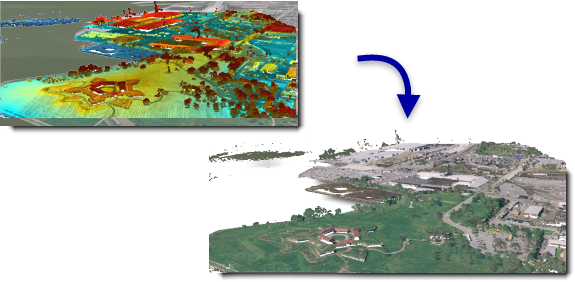

Ilustración

Uso

• La visualización de puntos LAS mediante información RGB puede proporcionar una visualización inmersiva y fotorrealista que ofrezca una experiencia de visualización única. La respuesta visual de las imágenes reales superpuestas a los puntos LAS puede proporcionar una perspectiva sobre las características discretas de la nube de puntos que puede resultar útil a la hora de clasificar los datos de forma interactiva, digitalizar nuevas entidades y establecer un punto de referencia al realizar mediciones de distancias en 3D.

• Las mejores imágenes para aplicar los colores a los puntos LAS se obtendrían al mismo tiempo que el estudio LIDAR para conseguir la mejor correspondencia con las entidades capturadas. A falta de ello, sería conveniente intentar utilizar imágenes lo más cercanas posible a la fecha de escaneo para minimizar las diferencias debidas a eventos como la construcción o la variación estacional de la hoja caduca.

• Si sus imágenes de origen están compuestas por numerosas imágenes en teselas, considere la posibilidad de cargar esas teselas en un dataset de mosaico para referenciarlas como un solo dataset y utilizarlo como imagen de entrada para colorear sus datos LAS. Más información sobre [crear un dataset de mosaico].(../../help/data/imagery/mosaic-datasets.md).

• Solo la versión 1.4 del archivo LAS con formato de registro de puntos 8 admite el almacenamiento de valores de infrarrojo cercano para puntos LAS.

• Cuando se define una extensión de procesamiento, se coloreará todo el archivo LAS que se cruce con la extensión de procesamiento. Si solo desea un subconjunto del archivo LAS de entrada, considere la posibilidad de utilizar la herramienta Extraer LAS para recortar el subconjunto y utilizar el archivo resultante como entrada para esta herramienta.

• No es inusual que los registros de puntos LAS se almacenen en el archivo .las en una secuencia binaria que no se corresponde con el clustering espacial de los puntos. Cuando se consultan los datos de tal distribución, puede ser que el acceso a los registros binarios que representan los puntos LAS sea menos eficiente. La reordenación de los puntos en el archivo .las resultante optimizará los datos para su visualización y otras operaciones espaciales. Las estadísticas se calcularán automáticamente cuando se habilite la opción de reordenación. Si no reordena los puntos LAS, puede habilitar o deshabilitar el cálculo de estadísticas. El cálculo de estadísticas optimizará las consultas espaciales y ofrecerá un resumen de los códigos de clase y valores de retorno que hay en el archivo .las. Sin embargo, también agregará tiempo al procesamiento de esta herramienta. Si los archivos .las resultantes no se van a utilizar en ArcGIS, puede deshabilitar el cálculo de estadísticas para que la herramienta pueda procesar con mayor rapidez.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Dataset LAS de entrada	El dataset LAS que se procesará.	LAS Dataset Layer
Imagen de entrada	Imagen que se utilizará para asignar colores a puntos LAS.	Mosaic Layer; Raster Layer
Asignación de banda	Bandas de la imagen de entrada que se asignarán a los canales de color asociados a los puntos LAS de salida. Columnas de la tabla de valores: LAS Channel—The imagery channel of the LAS data that is being assigned. Red—The red band of the input image. Green—The green band of the input image. Blue—The blue band of the input image. Near-infrared—The near-infrared band of the input image. Image Band—The band in the input image that is being assigned to its corresponding LAS channel.	Value Table
Carpeta de destino	Carpeta existente en la que se escribirán los archivos en formato LAS de salida.	Folder
Sufijo del nombre de archivo de salida (Opcional)	Texto que se incorporará al nombre de cada archivo .las de salida. Cada archivo heredará su nombre base de su archivo de origen, seguido del sufijo especificado en este parámetro.	String
Versión de archivo LAS (Opcional)	La versión LAS de los archivos de salida que se están creando. Archivos LAS 1.2—Se creará un archivo LAS en la versión 1.2. Archivos LAS 1.3—Se creará un archivo LAS en la versión 1.3. Archivos LAS 1.4—Se creará un archivo LAS en la versión 1.4. Esta es la opción predeterminada.	String
Formato de puntos (Opcional)	El formato del registro de puntos de los archivos LAS de salida. 2—Formato de registro de puntos 2. 3—El formato de registro de puntos 3 admite el almacenamiento de la hora GPS. 7—Formato de registro de puntos 7. Este es el valor predeterminado y solo está disponible para la versión 1.4 de LAS 8—El formato de registro de puntos 8 admite el almacenamiento de valores del infrarrojo cercano. Este solo está disponible para la versión 1.4 de LAS.	Long
Compresión (Opcional)	Especifica si el archivo .las de salida tendrá un formato comprimido o el formato LAS estándar. Sin compresión—La salida tendrá el formato LAS estándar (archivo *.las). Esta es la opción predeterminada. Compresión zLAS—Los archivos .las de salida se comprimirán con el formato de zLAS.	String
Reorganizar puntos (Opcional)	Especifica si los puntos de los archivos .las o .zlas se reorganizarán para optimizar el rendimiento de la lectura y actualización de la clasificación de la nube de puntos. Activado—El orden de los puntos se reorganizará en grupos espaciales que optimicen la lectura de los datos. Los puntos reorganizados pueden mejorar el rendimiento de las operaciones posteriores que se realizan en la nube de puntos. Esta es la opción predeterminada. Desactivado—El orden de los puntos no se reorganizará.	Boolean
Calcular Estadísticas (Opcional)	Especifica si se van a calcular las estadísticas para los archivos .las a los que hace referencia el dataset LAS. Calcular estadísticas proporciona un índice espacial para cada archivo .las, lo que mejora el análisis y el rendimiento de visualización. Las estadísticas también mejoran la experiencia de filtrado y simbología al limitar la visualización de los atributos LAS, como los códigos de clasificación y la información de retorno, a los valores presentes en el archivo .las. Activado—Se calcularán las estadísticas. Esta es la opción predeterminada. Desactivado—No se calcularán las estadísticas.	Boolean
Dataset LAS de salida (Opcional)	Dataset LAS de salida que hace referencia a los archivos .las recién creados.	LAS Dataset

Salida derivada

Etiqueta	Explicación	Tipo de datos
Carpeta de salida	Carpeta en la que se escribirán los archivos LAS de salida.	Folder

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas

Información de licenciamiento

• Basic: Requiere 3D Analyst
• Standard: Requiere 3D Analyst
• Avanzado: Requiere 3D Analyst
