Extraer LAS (Herramientas de 3D Analyst)

Resumen

Crea archivos LAS a partir de datos de nubes de puntos en un dataset LAS o en una capa de escena de nubes de puntos.

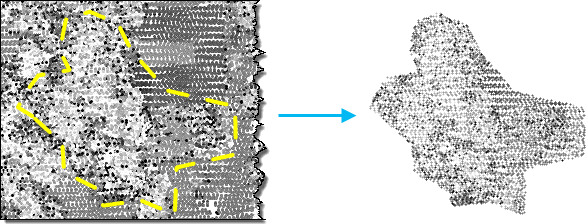

Ilustración

Uso

• Esta herramienta crea archivos .las o .zlas a partir de un dataset LAS, un archivo .slpk de nube de puntos o un servicio de capa de escena de nube de puntos I3S. Si la entrada es un dataset LAS, se creará un archivo de salida para cada archivo .las o .zlas al que se haga referencia en el dataset LAS. Si la entrada es una capa de escena de nube de puntos, el número de archivos de salida variará en función del número de puntos que se extraigan. Cada archivo de salida tiene un tamaño limitado de aproximadamente 16,8 millones de puntos. Algunos archivos pueden superar este umbral o tener un número de puntos menor.

• La nube de puntos de entrada puede filtrarse para limitar los puntos que se extraerán utilizando cualquier combinación de códigos de clasificación, indicadores de clasificación y valores de retorno. Los filtros de puntos pueden definirse cargando la capa en un mapa o escena y especificando los filtros en el cuadro de diálogo Propiedades de capa. Los filtros de puntos también pueden aplicarse a un dataset LAS utilizando la herramienta Hacer capa de dataset LAS. Además, puede extraer un subconjunto de la nube de puntos de entrada especificando una extensión de procesamiento y un límite de extracción. Cuando se proporciona una extensión de procesamiento con un límite de extracción, se utilizará la intersección de ambos para crear los archivos de salida. Si no se definen ni la extensión de procesamiento ni el límite de extracción, se procesará toda la nube de puntos de entrada.

• Además de filtrar puntos por determinados atributos, también puede filtrar puntos LAS por elevación utilizando el control Rango de elevación del grupo Filtros de la cinta de opciones de una capa de dataset LAS. Esta herramienta respetará el rango de elevación establecido en este control.

• Cuando la entrada es un dataset LAS, la versión del archivo LAS resultante y el formato del registro de puntos de las salidas coincidirán con el archivo de origen. Cuando la entrada es un servicio de capa de escena de nube de puntos I3S o un archivo .slpk, la salida se creará como archivo LAS versión 1.4, pero el formato del registro de puntos dependerá de los atributos de la nube de puntos de origen, como se indica a continuación:

  • Se utilizará el formato de punto 6 si la entrada no contiene valores RGB o de infrarrojo cercano.

  • Se utilizará el formato de punto 7 si la entrada contiene valores RGB, pero no tiene valores de infrarrojo cercano.

  • Se utilizará el formato de punto 8 si la entrada contiene valores RGB e infrarrojo cercano.

  Para utilizar una versión de archivo LAS y un formato de registro de puntos diferentes, genérelos procesando los archivos de salida de esta herramienta mediante la herramienta Convertir LAS.

• La referencia espacial de un archivo .las suele definirse en el archivo. Si esta información falta o es incorrecta, un archivo .prj auxiliar puede definir la referencia espacial del archivo LAS. El archivo .prj debe residir en la misma ubicación que el archivo .las y tener el mismo nombre que el archivo .las. Si está presente, el archivo .prj invalida la información de referencia espacial del archivo .las. Se pueden crear archivos .prj para los archivos .las con las referencias espaciales ausentes o mal definidas mediante la herramienta Definir proyección para un archivo .las o .zlas individual o la herramienta Crear dataset LAS a través del parámetro Crear PRJ para archivos LAS.

• Puede reproyectar el sistema de coordenadas horizontales de la nube de puntos de entrada en una referencia espacial diferente especificando el ajuste de entorno Sistema de coordenadas de salida. Además, se pueden realizar conversiones de unidades z asegurándose de que las unidades verticales se definen mediante un sistema de coordenadas verticales. Sin embargo, actualmente no se admite una transformación vertical de datum. Asegúrese de que cualquier conversión del sistema de coordenadas horizontales pueda mantener el sistema de coordenadas verticales original.

• No es inusual que los registros de puntos LAS se almacenen en el archivo .las en una secuencia binaria que no se corresponde con el clustering espacial de los puntos. Cuando se consultan los datos de tal distribución, puede ser que el acceso a los registros binarios que representan los puntos LAS sea menos eficiente. La reordenación de los puntos en el archivo .las resultante optimizará los datos para su visualización y otras operaciones espaciales. Las estadísticas se calcularán automáticamente cuando se habilite la opción de reordenación. Si no reordena los puntos LAS, puede habilitar o deshabilitar el cálculo de estadísticas. El cálculo de estadísticas optimizará las consultas espaciales y ofrecerá un resumen de los códigos de clase y valores de retorno que hay en el archivo .las. Sin embargo, también agregará tiempo al procesamiento de esta herramienta. Si los archivos .las resultantes no se van a utilizar en ArcGIS, puede deshabilitar el cálculo de estadísticas para que la herramienta pueda procesar con mayor rapidez.

• Puede utilizar el parámetro Límite de extracción para recortar la nube de puntos de entrada a una forma irregular. Este parámetro admite un límite de polígono que defina un área de estudio contigua, como una única entidad de polígono que cubra una región relativamente grande. Aunque se pueden proporcionar como entrada múltiples polígonos que representen áreas de interés vecinas, la función de límites no admite polígonos que representen un gran número de elementos pequeños, como árboles o edificios. Se fusionan varios polígonos para recortar eficazmente la nube de puntos de entrada. Por este motivo, evite especificar un elemento de contorno con muchos polígonos pequeños, ya que el rendimiento será lento.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Nube de puntos de entrada	Dataset LAS, paquete de capa de escena de nube de puntos (archivo .slpk) o servicio de nube de puntos I3S que se extraerá. Un servicio de nube de puntos I3S debe tener activada la propiedad de exportación para ser procesado.	LAS Dataset Layer; Scene Layer; File
Carpeta de destino	Carpeta existente en la que se escribirán los archivos en formato LAS de salida.	Folder
Extensión de procesamiento (Opcional)	Extensión de los datos que se evaluará. Extensión de visualización actual : la extensión se basará en el mapa o la escena activa. Extensión de dibujo : la extensión se basará en un rectángulo dibujado en el mapa o la escena. Extensión de capa : la extensión se basará en una capa de mapa activa. Elija una capa disponible o utilice la opción Extensión de datos en todas las capas. Cada capa de mapas tiene las opciones siguientes: Todas las entidades : la extensión de todas las entidades. Entidades seleccionadas : utilice la extensión de las entidades seleccionadas. Entidades visibles : la extensión de las entidades visibles. Examinar : la extensión se basará en un dataset. Intersección de entradas : la extensión será la extensión que se interseca de todas las entradas. Combinación de entradas : la extensión será la suma de todas las entradas. Portapapeles : la extensión puede copiarse en y desde el portapapeles. Copiar extensión : copia las la extensión y el sistema de coordenadas en el portapapeles. Pegar extensión : pega la extensión y el sistema de coordenadas del portapapeles. Si el portapapeles no incluye un sistema de coordenadas, la extensión utilizará el sistema de coordenadas del mapa. Restablecer extensión : la extensión se restablecerá al valor predeterminado. Cuando las coordenadas se proporcionan de forma manual, las coordenadas deben ser valores numéricos y encontrarse en el sistema de coordenadas del mapa activo. El mapa podría utilizar unidades de visualización distintas de las coordenadas proporcionadas. Utilice un valor de signo negativo para las coordenadas sur y oeste.	Extent
Límite de extracción (Opcional)	Límite de polígono que se utilizará para recortar la nube de puntos de entrada. Este límite debe representar un área de estudio principal que suele estar definida por un polígono contiguo, pero también puede estar compuesta por más de un polígono cuando representa un área de estudio común con una brecha espacial relevante.	Feature Layer
Procesar todos los archivos LAS que intersequen la extensión (Opcional)	Especifica cómo se va a aplicar la extensión de procesamiento. Activado—If any portion of a .las file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Desactivado—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Sufijo del nombre de archivo de salida (Opcional)	Texto que se incorporará al nombre de cada archivo .las de salida. Cada archivo heredará su nombre base de su archivo de origen, seguido del sufijo proporcionado en este parámetro.	String
Quitar los registros de longitud variable (Opcional)	Especifica si se eliminarán los registros de longitud variable (VLR). Cada archivo .las puede contener un conjunto de VLR agregado por el software que lo produjo. El significado de estos registros normalmente solo lo conoce el software original. A menos que los datos LAS de salida sean procesados por una aplicación que entienda esta información, la retención de los VLR puede no proporcionar ninguna funcionalidad de valor añadido. La eliminación de los VLR puede suponer un ahorro de espacio significativo en el disco dependiendo de su tamaño total y de la cantidad de archivos que los contienen. Activado—The additional variable length records will be removed from the .las files. Desactivado—Any data stored in the processed .las file's variable length records will not be removed and will remain in the extracted files. This is the default.	Boolean
Reorganizar puntos (Opcional)	Especifica si los puntos de los archivos .las o .zlas se reorganizarán para optimizar el rendimiento de la lectura y actualización de la clasificación de la nube de puntos. Activado—The order of points will be rearranged into spatial clusters that optimize reading the data. Rearranged points can improve the performance of subsequent operations that are performed on the point cloud. This is the default. Desactivado—The order of points will not be rearranged .	Boolean
Calcular Estadísticas (Opcional)	Especifica si se van a calcular las estadísticas para los archivos .las a los que hace referencia el dataset LAS. Calcular estadísticas proporciona un índice espacial para cada archivo .las, lo que mejora el análisis y el rendimiento de visualización. Las estadísticas también mejoran la experiencia de filtrado y simbología al limitar la visualización de los atributos LAS, como los códigos de clasificación y la información de retorno, a los valores presentes en el archivo .las. Activado—Statistics will be computed. This is the default. Desactivado—Statistics will not be computed.	Boolean
Dataset LAS de salida (Opcional)	Dataset LAS de salida que hace referencia a los archivos .las recién creados.	LAS Dataset
Compresión (Opcional)	Especifica si el archivo .las de salida tendrá un formato comprimido o el formato LAS estándar. Same As Input—The compression will be the same as the input. This option is only available when the input is a LAS dataset, and it is the default in that case. No Compression—The output will be in the standard LAS format (*.las file). This is the default when the input is a point cloud scene layer. zLAS Compression—Output .las files will be compressed in the zLAS format.	String

Salida derivada

Etiqueta	Explicación	Tipo de datos
Carpeta de salida	Carpeta en la que se escribirán los archivos .las.	Folder

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas

Información de licenciamiento

• Basic: Requiere 3D Analyst
• Standard: Requiere 3D Analyst
• Avanzado: Requiere 3D Analyst
