Convertir ubicación de marcador en puntos (Herramientas de cartografía)

Resumen

Crea puntos a partir de los marcadores de una ubicación de marcador en una entidad de polígono simbolizada.

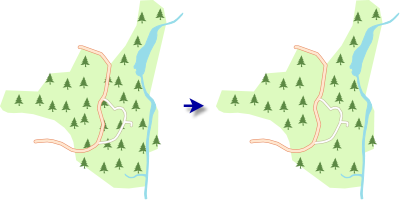

Ilustración

Los símbolos de marcador colocado dentro de polígonos se convierten en entidades de punto. Los puntos pueden desplazarse para garantizar el mantenimiento de una distancia mínima entre marcadores y pueden eliminarse para evitar conflictos con los límites o las entidades de barrera.

Uso

• Esta herramienta evalúa los conflictos de gráficos de entidades simbolizadas para determinar qué marcadores se incluirán en la salida. Se usa tanto la extensión de la simbología como la escala de referencia. Ejecute esta herramienta cuando finalice la apariencia de los símbolos y asegúrese de que la escala de referencia se corresponda con la escala de salida final prevista.

• El sistema de coordenadas predeterminado de la salida es el mismo que el de la vista del mapa actual. Para utilizar un sistema de coordenadas diferente, utilice la configuración del entorno del sistema de coordenadas cartográficas. Cuando se ejecute la herramienta en un entorno de secuencia de comandos sin un mapa activo, se utilizará el sistema de coordenadas de las entidades de entrada.

• En la capa de salida solo se admiten el símbolo único y la simbología de valores únicos. Se respetará la configuración de asignación de atributos almacenada en la capa de entrada.

• Cuando se especifica el parámetro Mantener al menos un marcador, se crea un archivo de registro en el que figuran las entidades de entrada para las que se ha creado un solo marcador que, de lo contrario, se habrían omitido. La ubicación del archivo de registro se incluye en los detalles del mensaje de geoprocesamiento.

• Se crearán puntos para cada capa de marcadores admitida en un símbolo de entrada. Para asegurarse de que los marcadores multicapa complejos se traten como una sola entidad y se creen como un solo punto en la salida, primero hay que crear el símbolo como un símbolo de punto y guardarlo en un estilo. A continuación, en la pestaña Capas del panel Simbología, use el botón Estilo de Apariencia para establecer el símbolo del marcador a partir del estilo.

• Los parámetros Método de desplazamiento y Distancia mínima del marcador están disponibles cuando al menos una capa de marcador utiliza una ubicación aleatoria. Utilice estos parámetros para resolver conflictos entre marcadores superpuestos y preservar una distancia mínima entre ellos. La opción Separar alejará los marcadores entre sí hasta que alcancen la distancia mínima y, si es necesario, los eliminará para evitar conflictos. La opción Desplazar hacia cuadrícula moverá los marcadores hasta que alcancen la distancia mínima entre ellos o alcancen su ubicación original en la cuadrícula. Con la opción Desplazar hacia cuadrícula no se eliminarán marcadores.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Capa de entrada	Capa poligonal simbolizada con una ubicación de marcador.	Layer
Clase de entidad de salida	Clase de entidad de punto que contiene puntos creados a partir de marcadores en la configuración de colocación de marcadores de la capa de entradas. Los puntos se agregarán al mapa activo desde la entrada como capa simbolizada con un renderizar de valor único mediante el uso de símbolos.	Feature Class
Crear multipuntos (Opcional)	Especifica si las entidades de punto de salida serán multipunto. Activado—Se creará una entidad multipunto para los marcadores en cada polígono de entrada. Esta es la opción predeterminada. Desactivado—Se creará una entidad de punto para cada marcador.	Boolean
Opción de límite (Opcional)	Especifica si se crearán puntos de salida para los marcadores de entrada que cruzan los límites de polígonos. Podría cruzar el límite—Se crearán puntos de salida para los marcadores de entrada que cruzan los límites de polígonos. Esta es la opción predeterminada. Distancia fija—No se crearán puntos de salida para los marcadores de entrada que se encuentran a la distancia de los límites de polígono especificada por el parámetro Distancia de límite. Valor del campo—No se crearán puntos de salida para los marcadores de entrada que se encuentran a la distancia de los límites de polígono especificada por el parámetro Campo de distancia de límite.	String
Distancia de límite (Opcional)	Distancia mínima entre los símbolos de punto de salida y los límites de polígono. Este parámetro solo se aplica cuando el parámetro Opción de límite se configura en Distancia fija. El valor predeterminado es 0.	Double
Campo de distancia de límite (Opcional)	Campo numérico de los polígonos de entrada que se utilizará para determinar la distancia de límite. Este parámetro se aplica solo cuando el parámetro Opción de límite se configura en Valor de campo.	Field
Unidad de distancia de límite (Opcional)	Especifica la unidad lineal que se utilizará en el caso de los valores de distancia de límite. Kilómetros—La unidad será kilómetros. Metros—La unidad será metros. Decímetros—La unidad será decímetros. Centímetros—La unidad será centímetros. Milímetros—La unidad será milímetros. Millas náuticas—La unidad será millas náuticas. Millas terrestres—La unidad será millas terrestres. Yardas—La unidad será yardas. Pies—La unidad será pies. Pies de agrimensura de EE. UU.—La unidad será pies de agrimensura de EE. UU. Pulgadas—La unidad será pulgadas. Grados—La unidad estará en grados Puntos—La unidad será puntos. Esta es la opción predeterminada.	String
Capas de barrera de entrada (Opcional)	Capas que contienen las entidades de punto, línea o polígono que son barreras de conflicto para las entidades de entrada. No se crearán marcadores que entren en conflicto con las barreras. Se tendrá en cuenta la simbología de las capas de barrera. Columnas de la tabla de valores: Barrier Layer—A layer containing points, lines, or polygon features. Barrier Distance—A numeric value specifying the minimum distance between markers and the barrier. This will be ignored if the barrier distance field value is set. The default value is 0. Barrier Distance Field—A numerical field from the barrier layer that will be used as the barrier distance. This will override the barrier distance value. The default value is none. Barrier Distance Unit—The linear unit that will be used for barrier distance values. Kilometers—The unit will be kilometers. Meters—The unit will be meters. Decimeters—The unit will be decimeters. Centimeters—The unit will be centimeters. Millimeters—The unit will be millimeters. Nautical Miles—The unit will be nautical miles. Statute Miles—The unit will be statute miles. Yards—The unit will be yards. Feet—The unit will be feet. Inches—The unit will be inches. Degrees—The unit will be degrees. Points—The unit will be points. This is the default.	Value Table
Conservar al menos un marcador (Opcional)	Especifica si se creará un solo marcador para los polígonos de entrada cuando todos los marcadores entran en conflicto con los límites o las barreras. Activado—Se creará un marcador para los polígonos de entrada cuando todos los marcadores entren en conflicto con los límites o las barreras. Desactivado—No se creará ningún marcador para los polígonos de entrada cuando todos los marcadores entren en conflicto con los límites o las barreras. Esta es la opción predeterminada.	Boolean
Método de desplazamiento (Opcional)	Especifica el método de desplazamiento que se utilizará para mover los marcadores que están demasiado cerca entre sí. Este parámetro se aplica solamente cuando los marcadores se sitúan aleatoriamente dentro de los polígonos. No desplazar—Los marcadores no se desplazarán. Esta es la opción predeterminada. Desplazar hacia cuadrícula—Los marcadores en conflicto se moverán hacia sus puntos de cuadrícula regular originales. Separar—Los marcadores en conflicto se separarán unos de otros.	String
Distancia mínima del marcador (Opcional)	Distancia mínima entre marcadores individuales. Este parámetro se aplica solamente cuando los marcadores se sitúan aleatoriamente dentro de los polígonos. El valor predeterminado es 0.	Linear Unit

Entornos

Sistema de coordenadas cartográficas, Escala de referencia

Información de licenciamiento

• Basic: No
• Standard: No
• Avanzado: Sí
