Extraer polígonos escaneados (Herramientas de conversión)

Resumen

Genera entidades de polígono desde imágenes escaneadas.

Ilustración

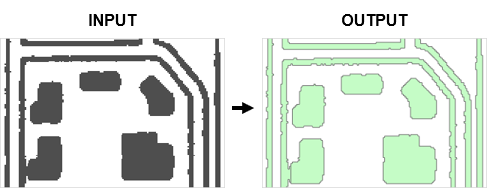

Ilustración de la herramienta Extraer polígonos escaneados

Uso

El ráster se debe clasificar en dos clases (imagen binaria) para extraer entidades.
Los resultados pueden depender del estado del mapa escaneado en el momento de la extracción. Para eliminar el ruido y los píxeles no deseados, a veces es necesario modificar la imagen antes de la extracción de entidades.
Los parámetros determinan qué celdas se extraen, así como el grado de generalización y suavizado que se aplica a las entidades de polígono de salida.

Etiqueta	Explicación	Tipo de datos
Entrada de imagen escaneada de mapa	El dataset ráster de entrada. El ráster se debe clasificar en dos clases (imagen binaria).	Raster Layer
Valor de primer plano	El valor de primer plano que representa las celdas ráster que se extraerán a entidades de línea.	Long
Entidades de polígono de salida	La clase de entidad de salidad que contendrá los polígonos convertidos que representan la lista de celdas ráster.	Feature Class
Tolerancia de compresión (Opcional)	Simplifica líneas eliminando vértices basados en la tolerancia especificada. Una mayor tolerancia de compresión resultará en menos vértices y una mayor desviación de la forma original de línea. La tolerancia de compresión indica el grado de generalización, no unidades de mapa o de píxeles.	Double
Aplicar suavizado (Opcional)	Especifica si el suavizado se aplicará a las entidades de polígono durante la extracción. Activado—El suavizado se aplicará a las entidades de polígono extraídas. Desactivado—El suavizado no se aplicará a las entidades de polígono extraídas.	Boolean
Peso de suavizado (Opcional)	La intensidad de suavizado. Valores superiores de peso de suavizado producen líneas más suaves, pero pueden provocar que la salida se desvíe de la forma original. El valor de peso de suavizado no es una unidad específica de mapa o de píxel.	Double
Tamaño del agujero (Opcional)	Si la longitud diagonal de un agujero es menor o igual que la distancia especificada, se tratará como parte de la línea ráster cuando se extrae. Este parámetro le permite ignorar agujeros (pequeños huecos completamente encerrados por píxeles de primer plano) en líneas ráster durante la extracción. Los agujeros a menudo resultan de una calidad de origen deficiente o errores de escaneo.	Long

arcpy.conversion.ExtractScannedPolygons(in_raster, foreground_value, out_polygons, {compression}, {smoothing}, {smoothing_weight}, {hole_size})

Nombre	Explicación	Tipo de datos
in_raster	El dataset ráster de entrada. El ráster se debe clasificar en dos clases (imagen binaria).	Raster Layer
foreground_value	El valor de primer plano que representa las celdas ráster que se extraerán a entidades de línea.	Long
out_polygons	La clase de entidad de salidad que contendrá los polígonos convertidos que representan la lista de celdas ráster.	Feature Class
compression (Opcional)	Simplifica líneas eliminando vértices basados en la tolerancia especificada. Una mayor tolerancia de compresión resultará en menos vértices y una mayor desviación de la forma original de línea. La tolerancia de compresión indica el grado de generalización, no unidades de mapa o de píxeles.	Double
smoothing (Opcional)	Especifica si el suavizado se aplicará a las entidades de polígono durante la extracción. `SMOOTHING`—El suavizado se aplicará a las entidades de polígono extraídas. `NO_SMOOTHING`—El suavizado no se aplicará a las entidades de polígono extraídas.	Boolean
smoothing_weight (Opcional)	La intensidad de suavizado. Valores superiores de peso de suavizado producen líneas más suaves, pero pueden provocar que la salida se desvíe de la forma original. El valor de peso de suavizado no es una unidad específica de mapa o de píxel.	Double
hole_size (Opcional)	Si la longitud diagonal de un agujero es menor o igual que la distancia especificada, se tratará como parte de la línea ráster cuando se extrae. Este parámetro le permite ignorar agujeros (pequeños huecos completamente encerrados por píxeles de primer plano) en líneas ráster durante la extracción. Los agujeros a menudo resultan de una calidad de origen deficiente o errores de escaneo.	Long

Muestra de código

Ejemplo 1 de ExtractScannedPolygons (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

import arcpy
arcpy.env.workspace = 'C:/data'
arcpy.conversion.ExtractScannedPolygons(
    in_raster="Scanned_Map_Image", foreground_value=[1],
    out_polygons=r"C:\data\output.gdb\Extracted_Polygons", compression=0.025,
    smoothing=True, smoothing_weight=3, hole_size=0
)

Ejemplo 2 de ExtractScannedPolygons (script independiente)

Extrae polígonos de una imagen de mapa escaneada

# Name: ExtractScannedPolygonsEx_02.py
# Description: Extracts polygons from a scanned map image
# Requirements: None

# Import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = 'c:/data'

# Set Local Variables
inRaster = "c:/data/ScannedImage"
foregroundValue = [1]
outPolygons = 'c:/data/output.gdb/Extracted_Polygons'
compression = 0.025
smoothing = True
smoothingWeight = 3
holeSize = 0

# Run ExtractScannedPolygons
arcpy.conversion.ExtractScannedPolygons(
    inRaster, foregroundValue, outPolygons, compression, smoothing,
    smoothingWeight, holeSize
)

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Palabra clave CONFIG de salida, Dominio XY de salida, Dominio Z de salida

Información de licenciamiento

Basic: No
Standard: No
Avanzado: Sí
