Calcular fiduciales (Herramientas de administración de datos)

Resumen

Calcula las coordenadas fiduciales en el espacio de imagen y película para cada imagen de un dataset de mosaico.

Los fiduciales son marcas, normalmente cuatro u ocho, que aparecen en las fotografías aéreas y que se utilizan como referencia. Son un factor importante a la hora de determinar la transformación de la imagen de la imagen a la película, conocida como orientación interior. Esta herramienta se utiliza para determinar automáticamente las coordenadas de los fiduciales en cada imagen de un dataset de mosaico, basándose en un archivo de plantilla de fiduciales proporcionado por el usuario. Una plantilla de fiduciales es una tabla que contiene campos necesarios para ordenar imágenes o rutas fiduciales en las imágenes. Para obtener más información sobre los fiduciales, consulte Refinar orientación interior mediante fiduciales.

Uso

• Esta herramienta utiliza un archivo de plantilla de fiduciales de entrada para localizar automáticamente las coordenadas de cada fiducial en todas las imágenes de un dataset de mosaico.

• Un archivo de plantilla de fiducial es una tabla de campos destinada a almacenar imágenes de fiduciales o las rutas de acceso a dichas imágenes.

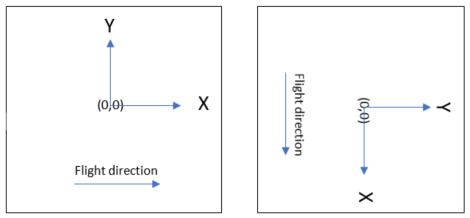

• El sistema de coordenadas de película, factor que interviene en el cálculo de los fiduciales, describe la orientación en la que se escanea la imagen. El informe de calibración de la cámara define el sistema de coordenadas en el que se expone la película desde la plataforma de captura de imágenes. Durante el escaneo, es posible que la imagen se gire, por lo que se utiliza el sistema de coordenadas de película para describir la orientación escaneada y así calcular la orientación interior correcta de la imagen. Por ejemplo, si la imagen se ha capturado con la orientación de la izquierda y la ha escaneado girada 90 grados en el sentido de las agujas del reloj, el sistema de coordenadas de película será, por ejemplo, X_DOWN_Y_RIGHT.



• La ubicación de los fiduciales en las imágenes escaneadas se ajusta al siguiente diagrama.



• La tabla de resultados generada por esta herramienta se puede utilizar como entrada para la herramienta Actualizar orientación interior.

  Tabla de salida

  Campo	Descripción	Tipo
  CameraID	Id. de la cámara que se vincula con la definición de cámara y que incluye coordenadas de fiduciales.	Cadena de caracteres, requerida
  FiducialPosition	La posición de las marcas fiduciales con los valores LL(1), UR(2), UL(3), LR(4), LM(5), RM(6), UM(7) y BM(8). Consulte el diagrama anterior para ver la posición de los fiduciales.	Cadena de caracteres, requerida
  FiducialPhoto	Almacena la ruta a la fotografía de fiduciales. La imagen de fiduciales puede ser una imagen independiente en formato TIFF, PNG o JPEG, o bien una parte de una imagen, definida por su tamaño (anchura y altura) y su ubicación central (CenterRow y CenterColumn) dentro de la imagen. Si la imagen es un elemento de un dataset de mosaico, la sintaxis de la ruta es theMosaicDataPath\objectid=id, en la que Id. es el valor de ObjectID el valor de dicha imagen, por ejemplo, c:\data\fgdb.gdb\md\objectid=1 de la imagen.	Cadena de caracteres, requerida
  ScanPixelSize	El tamaño de píxel que se utiliza en la fotografía de fiduciales, que suele ser el tamaño de píxel escaneado. La unidad son los micrones.	Numérico
  Ancho	El ancho de la plantilla de fiduciales en unidades de píxel. Solo se necesita cuando la plantilla de fiduciales se define con una parte de la imagen. El valor se expresa en el espacio de la imagen, y el origen es la esquina superior izquierda.	Numérico, opcional
  Altura	La altura de la plantilla de fiduciales en unidades de píxel. Solo se necesita cuando la plantilla de fiduciales se define con una parte de la imagen. El valor se expresa en el espacio de la imagen, y el origen es la esquina superior izquierda.	Numérico, opcional
  CenterRow	Fila del centro de la plantilla de fiduciales de toda la imagen. Solo se necesita cuando la plantilla de fiduciales se define con una parte de toda la imagen.	Numérico, opcional
  CenterColumn	Columna del centro de la plantilla de fiduciales en toda la imagen. Solo se necesita cuando la plantilla de fiduciales se define con una parte de toda la imagen.	Numérico, opcional
  IsSymmetry	Booleano que indica si una plantilla es simétrica.	Numérico, opcional

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Dataset de mosaico	Dataset de mosaico creado a partir de fotos aéreas escaneadas mediante el tipo de ráster escaneado o el tipo de ráster de cámara de cuadro.	Mosaic Layer
Tabla de fiduciales de salida	Tabla de salida que almacena toda la información de coordenadas fiduciales en el espacio de imagen o película.	Table
Definición de consulta (Opcional)	Cadena de definición de consulta que define un subconjunto de rásteres para calcular fiduciales.	SQL Expression
Plantillas de fiduciales (Opcional)	Tabla de plantilla de fiduciales que contiene campos obligatorios para el almacenamiento de fotos de fiduciales y otras propiedades.	Table View; File; String
Sistema de coordenadas de película (Opcional)	Palabra clave que define el sistema de coordenadas fotográficas de la fotografía aérea escaneada. Se utiliza para calcular información de fiduciales y la construcción de transformación afín. Sin cambio—Mantenga el sistema de coordenadas del dataset de mosaico. No modifique el sistema de coordenadas de la fotografía aérea escaneada. Mantenga el sistema de coordenadas del dataset de mosaico. X derecha, Y arriba—El origen del sistema de coordenadas de la fotografía escaneada es el centro, la X positiva apunta hacia la derecha y la Y positiva hacia arriba. X arriba, Y izquierda—El origen del sistema de coordenadas de la fotografía escaneada es el centro, la X positiva apunta hacia arriba y la Y positiva hacia la izquierda. X izquierda, Y abajo—El origen del sistema de coordenadas de la fotografía escaneada es el centro, la X positiva apunta hacia la izquierda y la Y positiva hacia abajo. X abajo, Y derecha—El origen del sistema de coordenadas de la fotografía escaneada es el centro, la X positiva apunta hacia abajo y la Y positiva hacia la derecha.	String

Entornos

Espacio de trabajo actual, Factor de procesamiento en paralelo, Espacio de trabajo temporal

Información de licenciamiento

• Basic: No
• Standard: Requiere ArcGIS Reality for ArcGIS Pro
• Avanzado: Sí
