Quitar líneas de centro superpuestas (Herramientas de Referenciación de ubicación)
Resumen
Elimina las secciones de líneas de centro superpuestas para garantizar que haya una única línea de centro cuando la geometría de línea de centro se superponga.
El esquema mínimo de ArcGIS Location Referencing modela las concurrencias de ruta haciendo que las rutas compartan las mismas asociaciones de línea de centro en la tabla de secuencias de líneas de centro. La ejecución de esta herramienta podría dar lugar a cambios de líneas de centro, tales como la división de líneas de centro o la eliminación de entidades de línea de centro duplicadas. También puede actualizar los registros de la tabla de secuencias de líneas de centro para que las rutas compartan las líneas de centro.
Las líneas de centro superpuestas pueden aparecer cuando ocurre cualquiera de las siguientes situaciones:
Se carga una red con rutas concurrentes
Se carga una red adicional
Edición específica de líneas de centro del usuario
Nota:
Si bien la herramienta Eliminar líneas de centro superpuestas se puede ejecutar en cualquier momento después de crear una red LRS y cargar datos, plantéese ejecutarla solo después de haber terminado de crear todas las redes LRS y de haber cargado todos los datos del LRS. Si se modelan columnas adicionales en las líneas de centro, es posible que se pierdan algunos atributos de línea de centro al ejecutar la herramienta.

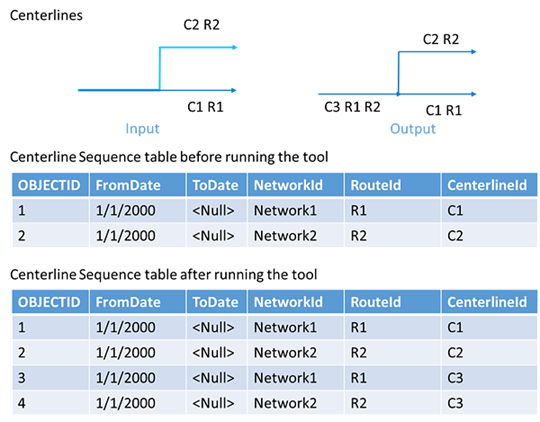

Ilustración
Uso
Se necesita un dataset LRS para ejecutar esta herramienta.
El número de entidades de línea de centro de la capa de entidades de línea de centro de entrada puede ser diferente después de ejecutar la herramienta, dependiendo del número de líneas de centro superpuestas y de las rutas asociadas a ellas.
Esta herramienta utiliza las operaciones topológicas Intersecar y Simplificar juntas, lo que puede hacer que se pierdan segmentos de polilínea pequeños de una longitud alrededor y por encima de la tolerancia de la clase de entidad. Las formas de ruta asociadas pueden cambiar ligeramente más allá de la tolerancia como resultado del uso de esta herramienta. Plantéese iniciar una sesión de edición en ArcGIS Pro para probar las ejecuciones de la herramienta con el botón Habilitar Deshacer del panel Geoprocesamiento.
Más información sobre cómo se utiliza la tolerancia clúster en las operaciones topológicas de ArcGIS
Esta herramienta ignora los valores z en las líneas de centro durante los cálculos. Por ejemplo, si dos líneas de centro no se superponen en el espacio 3D, pero sí se superponen en el espacio 2D, se considerarán superpuestas.
Esta herramienta es compatible con la prevención de conflictos y tratará de adquirir y transferir los bloqueos.
Obtenga más información sobre la prevención de conflictos en ArcGIS Pipeline Referencing o la prevención de conflictos en ArcGIS Roads and Highways.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Entidades de línea de centro de entrada |
Capa o clase de entidad de entrada que representa una línea de centro de LRS. |
Feature Layer |
Salida derivada
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Entidades de línea de centro actualizadas |
Capa de entidades de línea de centro actualizada. |
Feature Layer |
|
Archivo de detalles de salida |
Archivo de texto que detalla las líneas de centro superpuestas eliminadas de la capa de entidades. |
Text File |
Entornos
Espacio de trabajo actual, Factor de procesamiento en paralelo
Casos especiales
- Factor de procesamiento en paralelo
-
The default value for this environment, if left blank, is 0%. Any absolute value for the environment is always clamped between 0 and the number of logical cores in that machine.
Información de licenciamiento
- Basic: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
- Standard: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
- Avanzado: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
