Différence 3D (Outils 3D Analyst)

Résumé

Élimine les portions d’entités multipatch d’une classe d’entités cible qui se chevauchent avec les volumes clos d’entités multipatch dans la classe d’entités de soustraction.

Illustration

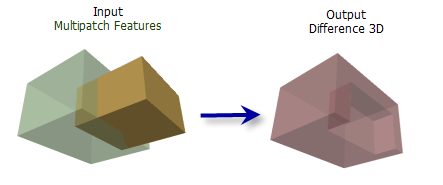

Illustration de l’outil Difference 3D (Différence 3D)

Utilisation

La géométrie multipatch fermée est requise pour cette analyse. L’outil Is Closed 3D (Fermeture 3D) permet de déterminer si une classe d’entités multipatch contient des entités fermées et l’outil Enclose Multipatch (Inclure un multipatch) permet d’éliminer les interruptions dans les entités multipatch.
Les entités en entrée entièrement entourées par une entité de soustraction sont complètement supprimées de la sortie. Le traitement de cet outil pouvant être assez long, vous devez sélectionner les jeux de données en entrée avec précaution.
Les entités en sortie ne possèdent aucun des attributs des entités en entrée. Si nécessaire, il est possible de créer une jointure spatiale avec les entités source ou une classe de relations avec la table en sortie facultative pour apparier les attributs des entités en entrée au jeu de données en sortie.
Les textes et couleurs des entités multipatch en entrée ne seront pas conservées dans la sortie.

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Entités multipatch dont des entités sont supprimées par les entités de soustraction.	Feature Layer
Entités de soustraction	Entités multipatch à soustraire de l’entrée.	Feature Layer
Classe d’entités en sortie	Classe d’entités multipatch en sortie qui doit contenir les entités résultantes.	Feature Class
Table en sortie (Facultatif)	Table qui stocke des informations sur la relation entre les entités en entrée et la sortie des différences. Les champs suivants sont créés dans cette table : `Output_ID`—ID de l’entité en sortie `Minuend_ID`—ID de l’entité en entrée `Subtrahend`—ID de l’entité de soustraction	Table

arcpy.3d.Difference3D(in_features_minuend, in_features_subtrahend, out_feature_class, {out_table})

Nom	Explication	Type de données
in_features_minuend	Entités multipatch dont des entités sont supprimées par les entités de soustraction.	Feature Layer
in_features_subtrahend	Entités multipatch à soustraire de l’entrée.	Feature Layer
out_feature_class	Classe d’entités multipatch en sortie qui doit contenir les entités résultantes.	Feature Class
out_table (Facultatif)	Table qui stocke des informations sur la relation entre les entités en entrée et la sortie des différences. Les champs suivants sont créés dans cette table : `Output_ID`—ID de l’entité en sortie `Minuend_ID`—ID de l’entité en entrée `Subtrahend`—ID de l’entité de soustraction	Table

Exemple de code

Exemple 1 d’utilisation de l’outil Difference3D (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Difference3D('input_mp.shp', 'erase_mp.shp', 'difference_mp.shp')

Exemple 2 d’utilisation de l’outil Difference3D (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: Difference3D Example
Description: This script demonstrates how to create
             shadow volumes that fall along a specified surface using the
             Difference3D tool.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'

# Set Local Variables
inMP = 'buildings.shp'
eraseMP = 'bldg_extensions.shp'
outMP = arcpy.CreateUniqueName('bldgs_without_extensions.shp')

# Run Difference3D
arcpy.ddd.Difference3D(inMP, eraseMP, outMP)

Environnements

Espace de travail courant, Etendue, Système de coordonnées en sortie, Transformations géographiques, Domaine XY en sortie, Domaine Z en sortie, Mot-clé CONFIG en sortie, Validation automatique

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
