Emprise de multipatch (Outils 3D Analyst)

Résumé

Crée des emprises de polygone représentant la surface bidimensionnelle d’entités multipatch.

Illustration

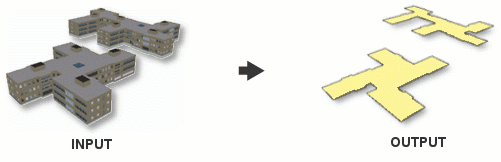

Illustration de l’outil Multipatch Footprint (Emprise de multipatch)

Utilisation

L'emprise en sortie sera dotée des mêmes champs que l'entité en entrée, ainsi que des champs suivants :
- Z_Min—Valeur z la plus petite de l’entité multipatch.
- Z_Max—Valeur z la plus élevée de l’entité multipatch.
Utilisez le paramètre Group Field (Champ de regroupement) si une structure se compose de plusieurs entités qui partagent un identifiant commun dans la table attributaire.
Les entités multipatch en entrée qui ne comportent pas de surface 2D, comme les murs verticaux modélisés avec des faces verticales, produisent des zones d’étendue 2D plutôt que leur véritable emprise 2D puisque l’emprise ressemble davantage à une ligne qu’à un polygone.

Etiqueter	Explication	Type de données
Classe d’entités en entrée	Entité multipatch pour laquelle une emprise est générée.	Feature Layer
Classe d’entités en sortie	Classe d'entités surfaciques d'emprise obtenue	Feature Class
Champ de regroupement (Facultatif)	Champ utilisé pour combiner les entités multipatch afin qu’elles participent au même polygone d’emprise.	Field

arcpy.3d.MultiPatchFootprint(in_feature_class, out_feature_class, {group_field})

Nom	Explication	Type de données
in_feature_class	Entité multipatch pour laquelle une emprise est générée.	Feature Layer
out_feature_class	Classe d'entités surfaciques d'emprise obtenue	Feature Class
group_field (Facultatif)	Champ utilisé pour combiner les entités multipatch afin qu’elles participent au même polygone d’emprise.	Field

Exemple de code

Exemple 1 d’utilisation de l’outil MultiPatchFootprint (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.MultiPatchFootprint("multipatch.shp","multipatch_footprint.shp")

Exemple 2 d’utilisation de l’outil MultiPatchFootprint (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: MultiPatchFootprint Example
Description: Creates footprint polygons for all multipatches in a workspace.
****************************************************************************'''
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'
fcList = arcpy.ListFeatureClasses()
if fcList:
    for fc in fcList:
        # Determine if the feature class is a multipatch
        desc = arcpy.Describe(fc)
        if desc.shapeType is "MultiPatch":
            outPoly = "{0}_Footprint.shp".format(desc.baseName)
            # Run MultiPatchFootprint
            arcpy.ddd.MultiPatchFootprint(fc, outPoly)

Environnements

Espace de travail courant, Etendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Mot-clé CONFIG en sortie, Validation automatique

Informations de licence

Basic: Oui
Standard: Oui
Advanced: Oui
