Exposition de surface (Outils 3D Analyst)

Résumé

Crée des entités surfaciques qui représentent les mesures d’exposition découlant d’une surface du jeu de données TIN, de MNT ou LAS.

Illustration

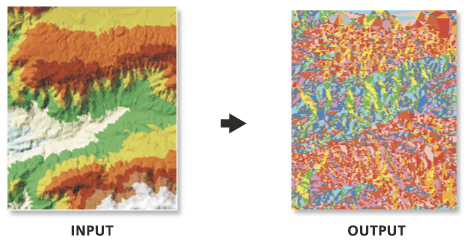

Illustration de l’outil TIN Aspect (Exposition TIN)

Utilisation

L’exposition correspond à l’orientation horizontale d’une surface et est déterminée en unités de degrés. Chaque facette de la surface se voit attribuer une valeur de code qui représente la direction cardinale ou ordinale de sa pente, et les zones contiguës ayant le même code sont fusionnées en une seule entité. La structure de classification par défaut est définie comme suit :


Code	Direction de la pente	Plage d’angle de la pente
-1	Plate	Pas de pente
1	Nord	0° – 22,5°
2	Nord-est	22,5° – 67,5°
3	Est	67,5° – 112,5°
4	Sud-est	112,5° – 157,5°
5	Sud	157,5° – 202,5°
6	Sud-Ouest	202,5° – 247,5°
7	Ouest	247,5° – 292,5°
8	Nord-Ouest	292,5° – 337,5°
9	Nord	337,5° – 360°

Des définitions de classes personnalisées peuvent être fournies via un tableau des interruptions de classes. Le tableau doit comporter deux colonnes : la première indique le point de rupture d’exposition en degrés et la seconde définit sa valeur de code. Prenons l’exemple suivant :

Interruption

Aspect_Code

90.0

1

180.0

2

270.0

3

360.0

4

Remarque :

La table peut être enregistrée dans n’importe quel format pris en charge (.dbf, .txt ou table de géodatabase). Le nom des champs est sans importance, car le premier sera toujours utilisé pour les interruptions de classe et le second pour les codes d’exposition.

Interruption	Aspect_Code
90.0	1
180.0	2
270.0	3
360.0	4

Etiqueter	Explication	Type de données
Surface en entrée	Surface du jeu de données TIN, de MNT ou LAS à traiter.	LAS Dataset Layer; Terrain Layer; TIN Layer
Classe d’entités en sortie	Classe d’entités qui va être produite.	Feature Class
Table de bornes de classes (Facultatif)	Table contenant les bornes utilisées pour définir les plages d’exposition dans la classe d’entités en sortie.	Table
Champ d’exposition (Facultatif)	Champ contenant les valeurs de code d’exposition.	String
Résolution des niveaux de pyramide (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double

arcpy.3d.SurfaceAspect(in_surface, out_feature_class, {class_breaks_table}, {aspect_field}, {pyramid_level_resolution})

Nom	Explication	Type de données
in_surface	Surface du jeu de données TIN, de MNT ou LAS à traiter.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Classe d’entités qui va être produite.	Feature Class
class_breaks_table (Facultatif)	Table contenant les bornes utilisées pour définir les plages d’exposition dans la classe d’entités en sortie.	Table
aspect_field (Facultatif)	Champ contenant les valeurs de code d’exposition.	String
pyramid_level_resolution (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double

Exemple de code

Exemple 1 d’utilisation de la fonction SurfaceAspect (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceAspect("sample.gdb/featuredataset/terrain", "terrain_aspect.shp")

Exemple 2 d’utilisation de la fonction SurfaceAspect (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: SurfaceAspect Example
Description: This script demonstrates how to use the
             SurfaceAspect and SurfaceSlope tools to generate a polygon
             that contains the intersection of both
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# List all TINs in workspace
listTINs = arcpy.ListDatasets("","TIN")

# Determine whether the list contains any TINs
if len(listTINs) > 0:
    for dataset in listTINs:
        print(dataset)
        # Set Local Variables
        aspect = arcpy.CreateUniqueName("Aspect.shp")
        slope = arcpy.CreateUniqueName("Slope.shp")
        outFC = dataset + "_Aspect_Slope.shp"
        # Run SurfaceAspect
        arcpy.ddd.SurfaceAspect(dataset, aspect)
        # Run SurfaceSlope
        arcpy.ddd.SurfaceSlope(dataset, slope)
        # Run SurfaceSlope
        print("Starting Intersect")
        arcpy.analysis.Intersect(aspect + " #;" + slope + " #", outFC, "ALL")
        print("Completed intersect for " + dataset)
else:
    print("There are no TINs in the " + arcpy.env.workspace + " directory.")

Environnements

Espace de travail courant, Système de coordonnées en sortie, Transformations géographiques, Étendue, Résolution XY, Tolérance XY, Domaine XY en sortie, Mot-clé CONFIG en sortie, Validation automatique, Réduire l’utilisation de la mémoire pendant l’analyse sur les MNT

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
