Pente de surface (Outils 3D Analyst)
Résumé
Crée des entités surfaciques qui représentent des plages de valeurs de pente de surfaces triangulées.

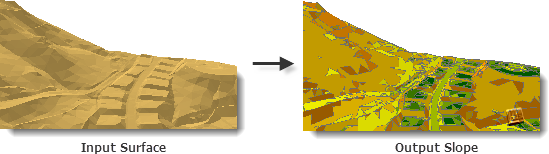

Illustration
Utilisation
La normale à la surface de chaque triangle, générée par le produit croisé vectoriel de deux segments de triangle, est utilisée pour déterminer la pente en pourcentage ou degrés. Le pourcentage de pente décrit le rapport de la normale à la surface entre la variation de hauteur et la variation de distance horizontale, tandis que le degré de pente est l’angle d’inclinaison entre la normale à la surface et un plan horizontal.
Chaque polygone généré représente une plage de valeurs de pente basées sur les interruptions de classe utilisées lors de l’exécution de l’outil. Les interruptions de classe par défaut divisent les mesures de pente en neuf groupes et sont indiquées ci-dessous :
CODE DE PENTE
POURCENTAGE
PLAGE DES DEGRÉS
1
0,00 — 1,00
0,00 — 0,57
2
1,00 — 2,15
0,57 — 1,43
3
2,15 — 4,64
1,43 — 2,66
4
4,64 — 10,0
2,66 — 5,71
5
10,00 — 21,50
5,71 — 12,13
6
21,50 — 46,40
12,13 — 24,89
7
46,40 — 100,0
24,89 — 45,00
8
100,0 — 1000,0
45,00 — 84,29
9
1000,0 <
84,29 — 90,0
Les classifications de pente peuvent être personnalisées en spécifiant une table qui peut contenir jusqu’à deux champs de valeurs numériques dans le paramètre Class Breaks Table (Table de bornes de classes). La première colonne identifie les points de rupture de la classification des pentes. Si une deuxième colonne est indiquée, ses valeurs sont utilisées pour associer un code attribué à chaque entité surfacique. Si la table ci-dessous a été utilisée, toutes les valeurs de pente de 0 à 10 sont représentées par un code 1, de 10 à 25 par un code 2, et ainsi de suite. Les unités des interruptions de classe de la table sont définies dans le paramètre Slope Units (Unités de pente) (
units).CLASS_BREAK
CODE
10,0
1
25,0
2
40,0
3
70,0
4
Remarque :
La table peut être enregistrée dans n’importe quel format pris en charge (.dbf,
.txtou table de géodatabase). Le nom des champs est sans importance, car le premier sera toujours utilisé pour les interruptions de classe et le second pour les codes d’exposition.
Paramètres
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Surface en entrée |
Jeux de données TIN, de MNT ou LAS dont les mesures de pente seront écrites dans l’entité surfacique en sortie. |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
Classe d’entités en sortie |
Classe d’entités qui va être produite. |
Feature Class |
|
Unités de pente (Facultatif) |
Unités de mesure à utiliser pour calculer la pente.
|
String |
|
Table d’interruptions de classe (Facultatif) |
Table contenant les interruptions de classe utilisées pour grouper les entités en sortie. La première colonne de cette table indique le point de rupture, alors que la deuxième indique le code de classification. |
Table |
|
Champ de pente (Facultatif) |
Champ contenant les valeurs de pente. |
String |
|
Facteur Z (Facultatif) |
Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1 et laisse les valeurs d’élévation inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée. |
Double |
|
Résolution des niveaux de pyramide (Facultatif) |
Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale). |
Double |
Environnements
Espace de travail courant, Espace de travail temporaire, Étendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Domaine XY en sortie, Mot-clé CONFIG en sortie, Validation automatique, Réduire l’utilisation de la mémoire pendant l’analyse sur les MNT
Informations de licence
- Basic: Nécessite 3D Analyst
- Standard: Nécessite 3D Analyst
- Advanced: Nécessite 3D Analyst
