Domaines TIN (Outils 3D Analyst)

Résumé

Crée une classe d’entités linéaires ou surfaciques représentant la zone d’interpolation d’un jeu de données TIN.

Illustration

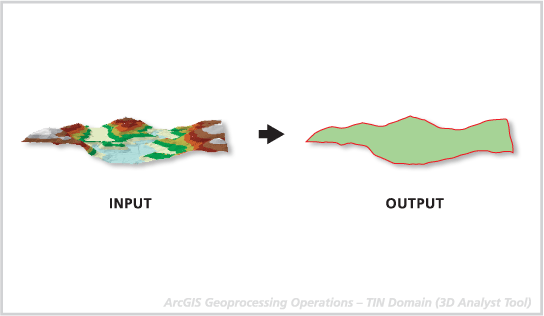

Figure de l’outil TIN Domain (Domaines TIN) — Domaines TIN

Utilisation

Cet outil peut être utilisé pour générer une enveloppe convexe (le polygone de contour minimal) autour d’un ensemble de points. Si aucun polygone de découpage ou d’effacement n’est utilisé pour définir le TIN, le domaine est équivalent à l’enveloppe convexe.
La géométrie en sortie est placée dans un seul enregistrement d’entité et peut être une géométrie à une seule ou plusieurs parties, selon la nature de la zone d’interpolation. Par exemple, si la zone d’interpolation est composée d’îlots ou contient des trous, la géométrie résultante sera multi-parties.

Remarque :

Les polygones 3D contiennent seulement des valeurs d’élévation le long du périmètre des entités, car les portions intérieures du polygone ne contiennent pas de sommet. En cas de dessin en 3D avec une zone de remplissage, les sommets de limite sont connectés arbitrairement aux triangles pour l’affichage. A moins que le polygone soit plane, incliné ou horizontal, il est peu probable que le remplissage représente précisément la surface intérieure. Pour cette raison, il est recommandé de dessiner des polygones 3D non planaires sans symbologie de remplissage.

Etiqueter	Explication	Type de données
TIN en entrée	Jeu de données TIN à traiter.	TIN Layer
Classe d’entités en sortie	Classe d’entités qui va être produite.	Feature Class
Type de classe d’entités en sortie	Géométrie de la classe d’entités en sortie. Line—The output will be a z-enabled line feature class. Polygon—The output will be a z-enabled polygon feature class.	String

arcpy.3d.TinDomain(in_tin, out_feature_class, out_geometry_type)

Nom	Explication	Type de données
in_tin	Jeu de données TIN à traiter.	TIN Layer
out_feature_class	Classe d’entités qui va être produite.	Feature Class
out_geometry_type	Géométrie de la classe d’entités en sortie. `LINE`—The output will be a z-enabled line feature class. `POLYGON`—The output will be a z-enabled polygon feature class.	String

Exemple de code

Exemple 1 d’utilisation de l’outil TIN Domain (Domaines TIN) (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinDomain('tin', 'tin_domain.shp', out_geometry_type='POLYGON')

Exemple 2 d’utilisation de l’outil TIN Domain (Domaines TIN) (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Environnements

Espace de travail courant, Etendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Domaine Z en sortie, Validation automatique, Domaine XY en sortie

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
