DInSAR ワークフロー
Image Analyst ライセンスで利用可能。
差分干渉合成開口レーダー (DInSAR) は、異なる時点で取得された 2 つ以上の合成開口レーダー (SAR) 画像間の位相差を解析することで、地表変動を計測するためのリモート センシング手法です。 この手法では、レーダーの見通し線 (LOS) に沿った地表変位を正確に検出することが可能です。 この処理では、通常、コレジストレーション、インターフェログラム生成、地形位相の削除、複素数データ フィルター、位相アンラップ、アンラップされた位相の地表変位値への変換が行われます。

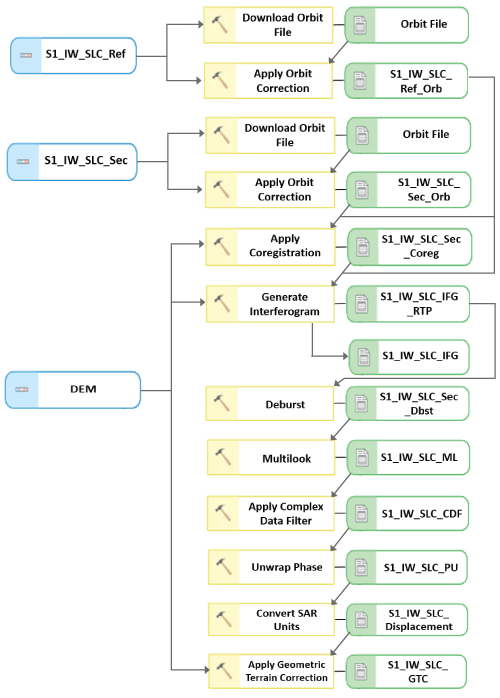

Image Analyst ツールボックスの合成開口レーダー ツールセットには、Sentinel-1 SLC データから地表変位値を生成するためのツールが含まれています。 次の表で説明するツールは、以下の図に示すように、DInSAR ワークフローをサポートしています。
|
ツール |
説明 |
|---|---|
|
Sentinel-1 SAR (合成開口レーダー) データ用に更新した軌道ファイルをダウンロードします。 |
|
|
より正確な OSV (軌道ステート ベクター) ファイルを使用して、Sentinel-1 SAR (合成開口レーダー) データの軌道情報を更新します。 |
|
|
DEM (数値標高モデル) と軌道ステート ベクターのメタデータを使用し、セカンダリー SLC (single look complex) データを参照 SLC グリッドにリサンプルします。 |
|
|
リファレンスおよびセカンダリー SLC (Single Look Complex) 入力の位相の差分計算を行ってインターフェログラムを作成します。 これは、複素数入力レーダー データ ペアの相互相関を行うことによって実現できます。 |
|
|
入力 Sentinel-1 SLC (Single Look Complex) SAR (合成開口レーダー) データの複数のバーストをマージして、単一のシームレスなサブスワス ラスターを出力します。 このステップは、Sentinel-1 SLC IW (Interferometric Wide) および EW (Extra Wide) Swath モードのレーダー データでのみ必須です。 |
|
|
入力された合成開口レーダー (SAR) データをレンジ方向のルックとアジマス方向のルックにより平均化し、正方形のピクセルに近似させ、スペックルを軽減し、SAR ツールの処理時間を短縮します。 |
|
|
複素数入力 SAR (合成開口レーダー) データ用の位相コンポーネントをスムージング処理し、複素数レーダー データを出力します。 |
|
|
位相の不明確性を無くし、SLC (Single Look Complex) データの連続位相値を求めます。 |
|
|
入力合成開口レーダー (SAR) のデータのスケーリングを変換します。 変換タイプ パラメーターで アンラップされた位相から変位 オプションを使用して、アンラップされたインターフェログラム位相 (ラジアン単位) をセンサーの波長を使用して変位に変換します。 |
|
|
range-Doppler バックジオコーディング アルゴリズムを使用して、入力 SAR (合成開口レーダー) データをオルソ補正します。 |
処理の注意事項
サポートされている S1 SLC モードは、IW (Interferometric Wide) Swath および EW (Extra Wide) Swath です。 デバースト ツールが必要なのは、Terrain Observation by Progressive Scan (TOPS) イメージング手法を使用して取得される IW および EW モードのみです。
軌道ファイルをダウンロードして適用する際は、使用する軌道ステート ベクター (OSV) のタイプを考慮してください。 Sentinel-1 プロダクトでは、次のタイプの OSV が使用できます。
予測 - Sentinel-1 レベル 1 GRD (Ground Range Detected) および SLC 補助プロダクトで提供されます
復元 - 画像取得から 3 時間以内に European Space Agency (ESA) を通じて利用できます
高精度 - 画像取得から 3 週間以内に ESA を通じて利用できます
利用可能になり次第、OSV を復元または高精度に更新することをおすすめします。
