インターフェログラムの生成 (Image Analyst ツール)
サマリー
リファレンスおよびセカンダリー SLC (Single Look Complex) 入力の位相の差分計算を行ってインターフェログラムを作成します。 これは、複素数入力レーダー データ ペアの相互相関を行うことによって実現できます。
このツールは、入力デジタル標高モデル (DEM) を使用して地形に起因する位相成分を除去する場合にも使用できます。
出力インターフェログラムも複素数形式になります。 複素数インターフェログラムには、次のコンポーネントがあります。
Phase—2 つの SLC 画像間のレーダー信号の位相差を表します。 この位相情報は、サーフェス変形、地形、大気の影響に敏感であり、干渉解析のコア コンポーネントとなります。
Amplitude—2 つの SLC 画像からのレーダー信号の合成強度を表します。 この振幅情報は、2 つの SLC データセットのレーダー信号の合成強度です。 振幅が高いエリアは、安定して一貫したレーダー反射に対応することが多く、高いコヒーレンスや良好なデータ品質を示す指標となる場合があります。
使用法
このツールは、複素数データ形式のインターフェログラムを作成します。 インターフェログラムは、InSAR および DInSAR ワークフローで作成されたコア プロダクトです。
入力は、同じミッション、取得モード、方向から複素数レーダー データセットのペアでなくてはなりません。 同じ起動トラッキングからのペアである必要もあります。 Sentinel-1A、Sentinel-1B、Sentinel-1A SLC は、どちらも Sentinel-1 ミッションに対応するため、ペアリングできます。
入力レーダーのペアはコレジストレーションする必要があります。 このツールを実行する前に、コレジストレーションの適用 ツールを使用して、入力レーダー データのペアをコレジストレーションします。
ライク偏波バンドは、結果を最適化するためにクロス偏波バンドよりも一般的に使用されます。 クロス偏波バンドは、元々コヒーレンスが低いため、InSAR ワークフローには通常使用されません。
コヒーレンスを向上させて下流方向の処理を最適化するには、偏波バンド パラメーターにライク偏波バンドを指定します。
ライク偏波バンドの例には、VV や HH などがあります。
このツールの出力は、測深スケールの配色を使用して表示されます。

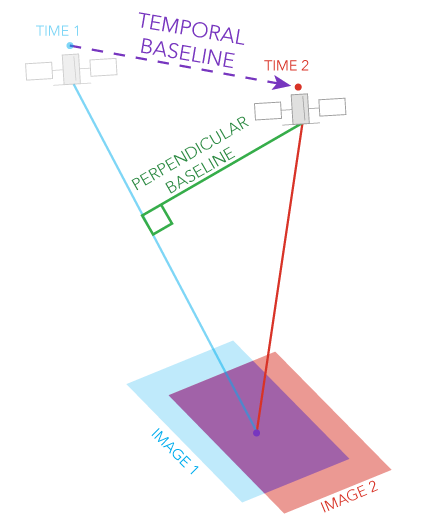

InSAR の用途におけるベースラインの検討事項を次の表に示します:
ベースライン タイプ
定義
小さいベースライン
大きいベースライン
垂直ベースライン
2 つの衛星捕捉位置の間の物理的距離の、見通し線 (LOS) に対して垂直な成分。
地表の変形の監視に理想的な位相コヒーレンスが残ります。 標高差に対する感度が低くなるため、DEM 生成には理想的とは言えません。
地形への感度が高くなるため、DEM 生成に理想的です。
時系列ベースライン
2 つの捕捉間の時間間隔。
ダイナミック エリアにおけるコヒーレンスが向上し、地滑りや地震などの急激な変化が捕捉されます。
相関消失のリスクはありますが、地殻変動などのゆっくりとした累積的な変形の検出に適しています。
地形位相の除去 パラメーターをオンにすると、ツールは DEM を使用して出力インターフェログラムから地形位相信号を除去します。 これは、変位信号を分離するための DInSAR ワークフローにおいて必要な処理ステップです。
最適な結果を得るためには、入力 DEM の座標制度が入力レーダーデータと同程度である必要があります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力リファレンス レーダー データ |
入力リファレンス複素数レーダー データ。 |
Raster Dataset; Raster Layer |
|
入力セカンダリー レーダー データ |
入力セカンダリー複素数レーダー データ。 |
Raster Dataset; Raster Layer |
|
出力レーダー データ |
インターフェログラムの出力レーダー データ。 |
Raster Dataset |
|
偏波バンド (オプション) |
干渉される偏波バンド。 デフォルトでは、最初のバンドが選択されています。 |
String |
|
地形位相の削除 (オプション) |
地形位相信号を削除するかどうかを指定します。
|
Boolean |
|
DEM ラスター (オプション) |
地形に起因する位相信号の推定に使用される DEM ラスターです。 このパラメーターは、地形位相の削除 パラメーターをオンにした場合に必須です。 |
Mosaic Layer; Raster Layer |
|
ジオイド補正を適用 (オプション) |
入力 DEM の鉛直参照系を楕円体の高さに変換するかどうかを指定します。 ほとんどの標高データセットは海面の海抜を基準にしているため、これらの場合に楕円体高に変換するために、補正が必要になります。
|
Boolean |
|
出力平坦化インターフェログラム (オプション) |
出力平坦化インターフェログラムのレーダー データ。 この出力はフラット アース補正のみを反映しています。 |
Raster Dataset |
環境
セル配置, セル サイズ, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, GPU ID, 多次元変数の照合, NoData, 出力座標系, 並列処理ファクター, プロセッサー タイプ, ピラミッド, ラスター統計, リサンプリング方法, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ, ディメンションの結合
ライセンス情報
- Basic: Image Analyst が必要
- Standard: Image Analyst が必要
- Advanced: Image Analyst が必要
