グリッドレイアウトに関するリファレンス

グリッドグリッドレイアウトは、すべての種類のダイアグラムに適用されるスケマティックレイアウトアルゴリズムです。

このレイアウトアルゴリズムは、 [セルの幅] および [セルの高さ] のパラメーター値によって固定されたセルサイズを持つ磁気グリッドに対して、ダイアグラムジャンクションの位置を決定します。

セルサイズが指定されたグリッドは、ダイアグラムの上部に配置されます。このアルゴリズムは、グリッドを構成するセルの数を制御します。これは、グリッド内に配置されるジャンクションの数と、仮想グリッド内の各セルに属するジャンクションの数を係数として計算されます。

1 つまたは複数の仮想グリッドセル内のジャンクションが多すぎると、アルゴリズムは、処理を完了できず、グリッドセルのサイズを減らすことを勧める警告が表示されます。

グリッドに配置されるジャンクションの数と比較して、多すぎるセルで指定されたグリッドが構成されている場合、グリッドセルのサイズを増やすことを勧める警告が表示されます。

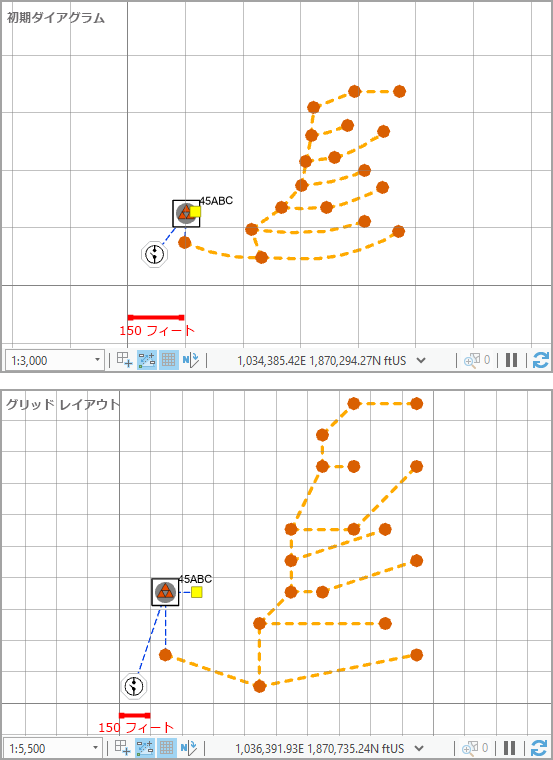

以下の画像は、グリッドレイアウトの適用前後のサンプルダイアグラムを示しています。

グリッドレイアウトの適用前後のサンプルダイアグラム

アクティブなダイアグラムマップビューにグリッドレイアウトを適用

このレイアウトをネットワークダイアグラムに適用する場合は、次の前提条件を満たす必要があります。

この操作は、トランザクションであるため、実行前に編集内容を保存する必要があります。
レイアウトを適用する入力ネットワークダイアグラムレイヤーは、ファイルジオデータベースまたはモバイルジオデータベース内のユーティリティーネットワークまたはトレースネットワークから取得するか、ネットワークダイアグラムサービスから取得する必要があります。エンタープライズジオデータベース内のユーティリティーネットワークまたはトレースネットワークを操作する場合、入力ネットワークダイアグラムレイヤーは、サービスから取得する必要があります。

アクティブなダイアグラムマップビューにグリッドレイアウトを適用するには、次のいずれかを実行します。

[ネットワークダイアグラム] タブの [レイアウト] グループにある [ダイアグラムレイアウト] ボタンのドロップダウン矢印をクリックして、ギャラリーの [グリッド] レイアウトアイテムをクリックします。
[ジオプロセシング] ウィンドウに [グリッドレイアウトの適用 (Apply Grid Layout)] ツールを読み込み、「グリッドレイアウトパラメーター」を調整して [実行] をクリックします。

注意:

ネットワークダイアグラム内のフィーチャのサブセットに対して、レイアウトアルゴリズムを適用するには、 [フィーチャの選択] ツールのいずれか (たとえば、 [四角形による選択] 、 [ポリゴンによる選択] など) を使用して、実行前にダイアグラムフィーチャを選択します。

グリッドレイアウトをダイアグラムテンプレートで構成

ダイアグラムテンプレートでこのレイアウトを構成するには、 [グリッドレイアウトの適用 (Apply Grid Layout)] ツールを使用します。

グリッドレイアウトパラメーター

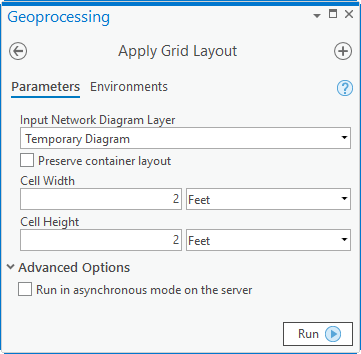

グリッドレイアウトの適用パラメーター

以下のセクションでは、グリッドダイアグラムレイアウトの主なパラメーターについて説明します。

格納器レイアウトを維持

ほとんどのレイアウトアルゴリズムは、 [格納器レイアウトを維持] オプションで問題なく動作します。このオプションがオンの場合、アルゴリズムアプリケーションを制御して、ダイアグラムの上位グラフに対して実行できます。このオプションがオンでない場合、アルゴリズムが、ダイアグラム内の格納物フィーチャおよび格納物以外のフィーチャの両方に適用されます。

[格納器レイアウトを維持] オプションの詳細
