カラー セットの追加
カラー セットは、ネットワーク内で配色を作成するために使用される、標準化されたカラー ライブラリーまたはパレットとして機能します。 カラー セットでは、特定のタイプのフィーチャに使用できる色を定義し、色を定義するそれぞれの対象に名前、ラベルと、16 進コードまたはコードを割り当てます。 ファイバー、コネクター、パッチ ケーブルなどの異なるタイプのフィーチャごとに、異なるカラー セットを作成できます。 これらのセットは配色を作成するときに参照され、すべての配色にわたって標準が維持されるようにします。
カラー セットの追加 ツールを使用すると、配色で使用できるカラー パレットを定義するカラー セットを作成できます。
要件
カラー セットを追加するには、次の要件が満たされている必要があります。
入力ユーティリティー ネットワーク パラメーターは、ユーティリティー ネットワーク バージョン 8 以降を参照する必要があります。
ドメイン ネットワーク パラメーターは、通信ドメイン ネットワークを参照する必要があります。
カラー セット名 パラメーター値はドメイン ネットワーク内で一意でなければならず、256 文字を超えてはなりません。
カラー コード パラメーターの 名前 および ラベル プロパティの値は 256 文字を超えてはなりません。
カラー コード パラメーターの HexCode プロパティ値は、6 桁の 16 進数を含む必要があります。 複数の 16 進数コードは、カンマ区切りリストを使用して指定できます。
エンタープライズ ジオデータベースを操作する場合、次の点を確認してください。
入力ユーティリティー ネットワーク パラメーター値は、データベース ユーティリティー ネットワークの所有者として、確立されたデータベース コネクションから取得する必要があります。
アクティブな ArcGIS Enterprise ポータル アカウントは、ポータル ユーティリティー ネットワークの所有者である必要があります。
ライセンス:
アクティブなポータル アカウントは、エンタープライズ ジオデータベースでユーティリティー ネットワークを作成、公開、編集するための ArcGIS Advanced Editing ユーザー タイプ エクステンションのライセンスが付与される必要があります。
例

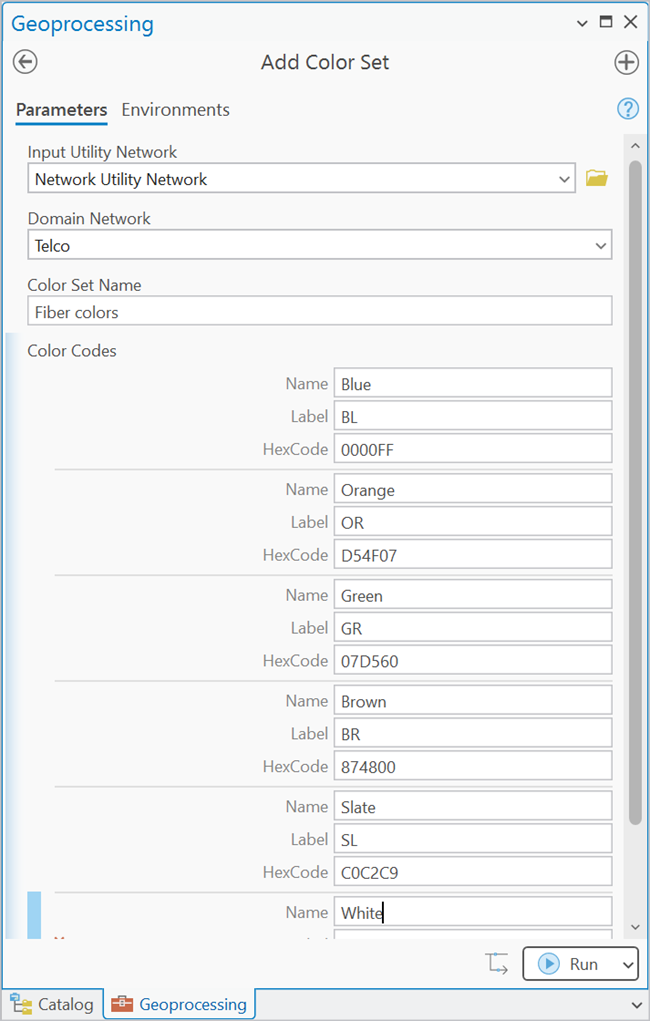

Telco ドメイン ネットワーク内のファイバーで使用できるカラー パレットを確立するために、Fiber colorsの カラー セット名 での新しいカラー セットが作成されます。 カラー コード パラメーターでは、セット内で使用できる各色が名前、ラベル、16 進コードで定義されます。
ユーティリティー ネットワークへのカラー セットの追加
ユーティリティー ネットワークにカラー セットを追加するには、次の手順を実行します。
解析 タブの ジオプロセシング グループで、ツール
をクリックして、ジオプロセシング ウィンドウを開きます。ジオプロセシング ウィンドウで、カラー セットの追加 を検索して選択します。
入力ユーティリティー ネットワーク パラメーターでユーティリティー ネットワークを指定します。
ドメイン ネットワーク パラメーターで通信ドメイン ネットワークを指定します。
カラー セット名 パラメーターで、カラー セットの名前を指定します。
この名前は、配色で使用されるときにカラー セットを識別するために使用されます。
カラー コード パラメーターでは、カラー セット内の色を定義するために使用される 名前、ラベル、HexRGB プロパティの値を指定します。
複数の 16 進数コードをカンマ区切りリストを使用して指定して、複数色のファイバー管被覆のようなアイテムを表すことができます。 たとえば、青いファイバーに黒いストライプ (
0000FF,000000) などがあります。カラー セットの各色に対してステップ 6 を繰り返します。
実行 をクリックします。
カラー セットがユーティリティー ネットワークに追加されます。
配色の追加 ツールを使用して、カラー セットを配色に適用できるようになりました。
