構造物付属物の関連付け

構造物付属物の関連付けを使用すると、どのネットワークフィーチャが構造物ネットワークのフィーチャに接続されているのかをすばやく確認することができます。

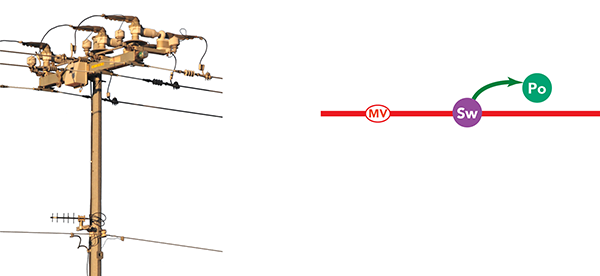

電柱に構造物付属物として追加されたスイッチ

上の図は、電気スイッチを構造物付属物として電柱に追加する方法を示しています。

構造物付属物の関連付けについて

構造物付属物の関連付けにより、ネットワーク内のサポートしている構造物と付属物のモデリングが可能になります。多くの場合、ユーティリティは、サブネットワークと関連付けられている電柱などの構造物フィーチャをレポートする必要があります。また、機器の重要な部分が到達可能なマンホールを見つけなければならない場合があります。リソースをトレースする目的では構造物はネットワークの一部にはなりませんが、ネットワークフィーチャを付属した構造物をすばやく特定し、リストに表示する必要があります。構造物付属物は、構造物フィーチャをユーティリティネットワーク内の他のフィーチャに論理的に関連付けます。これらの関連付けを使用すると、機器を支える構造物と付属する関連アセットの間のリレーションシップをモデル化できます。たとえば、電柱は、変圧器を付属物とする構造物としての役割を果たすことができます。

構造物は多くの付属物を持つことができます (変圧器、アース、ライザー、避雷器が付属する電柱など)。
プラットフォームなどの付属物フィーチャを複数の電柱 (構造物) に関連付けることもできます。

ポイントフィーチャまたはオブジェクトは、構造物付属物の関連付けを使用して構造物ジャンクションまたは構造物ジャンクションオブジェクトに取り付けられます。このタイプの関連付けはターミナルに対応しません。

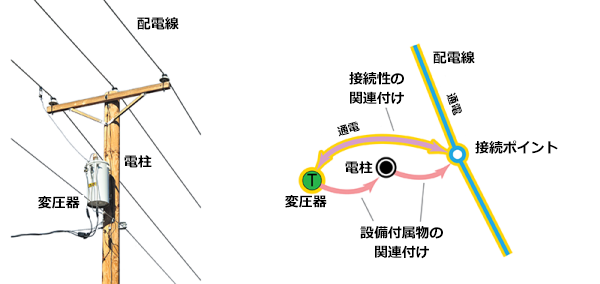

構造物付属物および接続性の電気との関連付け

上の図に示すように、接続ポイントジャンクションを使用して、電線を電柱に付属させています。さらに、電線を変圧器と接続して、電気が流れるようにしています。電線上の接続ポイントから変圧器への接続性の関連付けがあるために、電線を通って電気が変圧器まで流れるようになっています。電柱のようなフィーチャを通って電気は流れませんが、電柱のレポートなどのワークフローのために、構造物を含むようにトレース操作を構成できます。

構造物付属物の関連付けの構成

ユーティリティネットワークを構成して、構造物付属物の関連付けを使用するためには、いくつかの手順が必要です。

初めに、有効な構造物付属物の関連付けについて、ユーティリティネットワークのフィーチャ制限を確認します。フィーチャを構造物として設定するには、そのアセットグループとアセットタイプに構造物の関連付けロールが割り当てられている必要があります。構造物ネットワーク内の構造物ジャンクションおよび構造物ジャンクションオブジェクトデータセットのみに構造物の関連付けロールを割り当てることができます。関連付けロールを割り当てるときに、削除ルールを構成し、構造物付属物の関連付けを使用する際のユーザーエクスペリエンスを制御します。これは、構造物が削除されたときに付属物フィーチャがどのように処理されるかを制御するために使用されます。たとえば、構造物を削除する前にすべての付属物を削除するよう指定できます。

詳細については、「関連付けロール」および「削除ルール、表示縮尺、分割ポリシー」をご参照ください。

構造物の関連付けロールを割り当てると、構造物付属物ルールを使用してユーティリティネットワークを構成できます。構造物付属物の関連付けにフィーチャの制限が適用される限り、構造物付属物の関連付けがフィーチャ間で作成されるようにネットワークルールを作成できます。

構造物付属物の操作

構造物付属物は、構造物ジャンクションまたは構造物ジャンクションオブジェクトからドメイン内の他のフィーチャに対して定義できます。構造物付属物は、構造物ジャンクションおよび構造物ジャンクションオブジェクトフィーチャ間に定義することもできます。ポイントフィーチャは他のポイントフィーチャに直接付属できます (変圧器を電柱に追加する場合など)。ただし、ラインまたはエッジオブジェクトには、端点または中間部の頂点のいずれかに付属する中間のポイントフィーチャまたはジャンクションオブジェクトが必要です。

構造物付属物のいくつかの例を次に示します。

電柱 (構造物ジャンクション) に付属する変圧器 (デバイス) とライザー (ジャンクション)。
パッド (構造物ジャンクション) に付属するスイッチギヤ (アセンブリ)。
電柱 (構造物ジャンクション) に付属する支線 (構造物ジャンクション)。

リソースは構造物フィーチャに流れませんが、 [トレース (Trace)] ツールで [構造物を含める] トレース構成オプションを有効にすると、トレースによって構造物を返すことができます。

トレースで使用されるオプションの詳細については、「トレースの構成」をご参照ください。
