トレースの構成

ユーティリティー ネットワークのトレースを行うことで、ネットワークの状態に関する疑問をいつでも解決することができます。 ユーティリティー ネットワークをトレースするには、トレース ツールを使用するか、トレース ウィンドウを使用して指定トレース構成にアクセスします。

ユーティリティー ネットワークには、さまざまな中心的なトレース タイプが用意されています。 一部のトレース タイプにはサブネットワーク定義が組み込まれていますが、回路プロパティに依存するものや、どちらも考慮しないものもあります。 トレース ツールまたは トレース構成の追加 ツールで追加の構成を指定して、各トレース タイプに調整を加え、結果を微調整することができます。 詳細については、次の各トレース タイプをご覧ください。

トレース構成でサブネットワーク定義を使用するサブネットワークベースのトレースは従来のドメイン ネットワークでのみサポートされています。 これらには以下のものが含まれます:

サブネットワーク定義に依存しないネットワーク トレースは、従来のドメイン ネットワークと通信ドメイン ネットワークの両方でサポートされています。 これらには以下のものが含まれます:

回路プロパティの存在に依存する回路トレースは、通信ドメイン ネットワークでのみサポートされています。

注意:

デジタイズ方向を使用 パラメーターがオンになっている場合、上流のトレースと下流のトレースでサブネットワーク定義は使用されず、これらのトレースを従来のドメイン ネットワークと通信ドメイン ネットワークの両方で実行できます。

これらのトレース タイプと合わせて、トレース ツールには、提供される各トレース タイプの調整に使用する、詳細構成の包括的なセットが含まれています。 これらの構成により、通過可能性を確立し、返されるフィーチャまたはオブジェクトを識別し、実行する計算を設定できます。 ModelBuilder を使用して複雑な構成を保存し、モデル ツールのインターフェイスに表示されるパラメーターの数を減らすことができます。 指定トレース構成を使用して、組織全体で共有できる複雑なトレースを作成して、保存できます。 これにより、詳細なトレースを簡単なクリック操作のみで再実行できるようになります。

サブネットワーク定義内で、サブネットワーク トレース構成を設定すると、特定の層に対してトレースを実行する際に、トレース ツールを自動設定することができます。 これは、サブネットワークベースのトレースに適用されます。 たとえば、フィーダーの終端を表示し、各フィーダーの全負荷を算出するために、サブネットワーク トレースを常に保護デバイスで停止させる場合は、サブネットワークベースのトレースを実行するごとに、これらのパラメーターを設定しなくてもかまいません。 これは、層内のすべてのサブネットワークの標準サブネットワーク定義を指定する機能が備わっているためです。 サブネットワーク定義は、層の作成時に管理者が設定します。 トレース ツールで層を指定すると、入力層に対するサブネットワーク トレース定義セットが、詳細パラメーターに自動設定されます。 設定されたトレース構成パラメーターは、トレースの実行前に、ツール内で、手動で上書きできます。

サブネットワーク トレース構成は、トレースの設定中に、修正または追加できます。 トレースするフィーチャおよびオブジェクトのタイプの制御 (6 インチ超のパイプ直径)、返されるネットワーク フィーチャのタイプの選択 (すべての開放バルブ)、ネットワーク属性を使用した計算の実行 (AB フェーズ ラインの長さの合計) などの操作を実行できます。

従来のドメイン ネットワークと通信ドメイン ネットワークの両方でトレースに使用可能な各構成要素について、以下のセクションで説明します。 パラメーター オプションと使用法については、トレース ツールをご参照ください。

トレースの非同期実行

サーバーでの非同期モードでの実行 パラメーターを使用して、UtilityNetworkTools ジオプロセシング サービスを使用して、トレース操作を非同期に処理できます。 このオプションは、エンタープライズ デプロイメントのユーティリティー ネットワークを操作する場合にのみ使用できます。 デフォルトでは、トレース操作は、同期的に処理されます。

構成オプション

説明

サーバーでの非同期モードでの実行

  • オン - トレース操作が、非同期に処理されます。

  • オフ - トレース操作が、同期的に処理されます。 これがデフォルトです。

トレース範囲の定義

トレース ツールでは、ネットワーク内のトレースで移動できる範囲を指定する必要があります。 トレース可能なエリアを定義することで、確実にネットワークの目的の部分をトレースできるようになります。

従来のドメイン ネットワークで作業している場合、トレース可能なエリアの範囲を示すために、ドメイン ネットワーク、層、ターゲット層、サブネットワークという 4 種類の情報が使用されます。 すべてのトレースでこれらのパラメーターを使用できるわけではありません。トレースのタイプに応じて必要な情報が決まります。

トレース可能なエリアの定義は、サブネットワーク管理に対応し、特定のトレース タイプで他の層への通過を制限するために実行されます。 ドメイン ネットワーク を指定すると、トレースがそのドメイン ネットワークにのみ制限されます。 すべてのサブネットワークベースのトレースで、ドメイン ネットワークを設定する必要があります。 一部のトレースでは、層とサブネットワーク (オプション) を指定する必要があり、一部のトレースでは、層とターゲット層を設定する必要があります (上流と下流)。 ターゲット層により、ドメイン ネットワーク内の複数の層にまたがって、トレースできるようになります。

トレース ツールの 層 パラメーターを使用すると、トレースが特定の層に制限されます。 また、これを使用して、トレース構成パラメーターにサブネットワーク定義の値セットを自動的に入力します。 層 パラメーターと組み合わせて始点を指定する場合は、指定した層内にその始点が存在する必要があります。 ターゲット層 パラメーターは、上流および下流のトレースに使用され、トレース可能なネットワークの境界を示します。トレースはターゲット層の内部を通過できますが、超えることはできません。

複数の層に対してトレースを行う場合、トレース構成の設定は、最初の層から読み込まれます。 トレースが新しい層に遭遇するたびに、次のトレース構成の設定が読み込まれます。

  • 通過可能性の適用範囲

  • 条件バリア

  • 関数バリア

  • プロパゲーター

サブネットワーク トレースで、サブネットワーク名 値を設定すると、始点を使用せずに、トレースするサブネットワークを指定できるようになります。 この方法では、トレースの始点として指定されたサブネットワークのサブネットワーク コントローラーを使用します。

通信ドメイン ネットワークで作業している場合、回路トレースでは ドメイン ネットワーク の値と回路名 (オプション) を指定してトレースを制限する必要があります。

格納器、格納物、構造物、バリアを結果に含める

トレース ツールのこの構成可能なオプション セットにより、結果に含まれるネットワーク フィーチャを、関連付けロールやバリア ステータスに基づいて構成できます。 関連付けフィーチャには、格納器、格納物、構造物があります。 デフォルトでは、格納器、その格納物、構造物以外が、トレース結果として返されます。

格納器を含める

格納器を含める パラメーターでは、トレース結果に格納器ネットワーク フィーチャを含めるかどうかを指定します。 トレースされる格納物フィーチャおよびオブジェクトのすべての格納器も、トレース結果に含められます。 この構成は構造物ネットワークのトレースにも使用でき、他のネットワーク フィーチャが含まれている地中ダクトなどを返します。

構成オプション

説明

格納器を含める

  • オン - 格納器ネットワーク フィーチャをトレース結果に含めます。

  • オフ - 格納器ネットワーク フィーチャをトレース結果に含めません。 これがデフォルトです。

最初の空間格納器まで含める

トレース結果に返される格納器を制限して、各ネットワーク エレメントの最初の空間格納器およびそれまで検出した格納器のみを含めるかどうかを指定します。 所定のネットワーク エレメントで、空間格納器が検出されず、非空間格納器のみがある場合、結果にはすべての非空間格納器が含まれます。 このパラメーターは、格納器を含める が有効な場合のみ使用できます。

構成オプション

説明

最初の空間格納器まで含める

  • オン - ネストされた格納の関連付けがトレース パスに沿って検出された場合は、最初の空間格納器とそれまでのすべての格納器をネットワーク エレメントのトレース結果に返します。 空間格納器がない場合、所定のネットワーク エレメントの結果には、すべての非空間格納器が含まれます。

  • オフ - すべての格納器が、結果に返されます。 これがデフォルトです。

格納物を含める

格納物を含める パラメーターでは、トレース結果に格納器フィーチャの格納物を含めるかどうかを指定します。 異なるタイプの格納器間のあいまいさをなくすために、出力 フィルターを使用して、トレース結果をフィルターします。

構成オプション

説明

格納物を含める

  • オン - 格納器ネットワーク フィーチャの格納物をトレース結果に含めます。

  • オフ - 格納器ネットワーク フィーチャの格納物をトレース結果に含めません。 これがデフォルトです。

構造物を含める

構造物を含める パラメーターでは、付属物フィーチャをトレースしたときに結果に構造物フィーチャを含めるかどうかを指定します。 これは、構造物アセットのレポートなどのタスクに役立ちます。

構成オプション

説明

構造物を含める

  • オン - 構造物フィーチャおよびオブジェクトをトレース結果に含めます。

  • オフ - 構造物フィーチャおよびオブジェクトをトレース結果に含めません。 これがデフォルトです。

バリア フィーチャを含める

バリア フィーチャを含める パラメーターでは、バリアとして機能するフィーチャとオブジェクトをトレース結果に含めるかどうかを指定します。 これには、トレース ウィンドウの バリア タブで設定されたフィーチャ バリアと、動的に構成されたバリア (条件バリア、関数バリア、バリアのフィルター、関数バリアのフィルター) があります。 サブネットワーク定義を使用して、従来のドメイン ネットワークでサブネットワーク トレース構成の一部として、トレース結果にバリアを含めるかどうかを構成できます。

パス トレースを実行するときに結果にバリア フィーチャを含めると、停止点がバリア フィーチャ上に配置されている場合にパスを見つけることができます。

注意:

トレースが返した選択セットは、バリアがミッドスパン接続でエッジ フィーチャに置かれており、バリア フィーチャを含める オプションがオフのとき、予期しない結果を表示することがあります。 フィーチャのいずれかの部分がトレースによって返された場合、全フィーチャが選択されて、トレース結果に表示されます。

構成オプション

説明

バリア フィーチャを含める

  • オン - バリア フィーチャをトレース結果に含めます。 これがデフォルトです。

  • オフ - バリア フィーチャをトレース結果に含めません。

注意:

サブネットワークベースのトレース タイプは、層のサブネットワーク トレース構成のこのパラメーターからも影響を受けます。
注意:

バリア フィーチャを含める 構成オプションはターミナルを含むフィーチャには適用されません。

始点でバリアを無視する

始点でバリアを無視する パラメーターでは、トレース構成のバリアが始点で検出された場合にそれらのバリアを考慮するかどうかを指定します。 これは、上流の保護デバイスのトレースを実行し、検出された保護デバイス (バリア) を始点として使用して、その後の上流の保護デバイスを検索する場合に、役立ちます。

構成オプション

説明

始点でバリアを無視

  • オン - 始点にあるバリアは、トレース内で無視されます。

  • オフ - 始点にあるバリアは、トレース内で無視されません。 これがデフォルトです。

リソースのフローを構成

ユーティリティー ネットワークで方向トレースを実行する場合には、リソースがネットワーク エッジに沿ってどのように流れるかを把握しておくことが重要です。 デフォルトで、従来のドメイン ネットワークのトレース操作では、サブネットワーク コントローラーの位置に基づいて、フローが決定されます。 ラインのデジタイズ方向に依存するモデルを使用して、ネットワーク内のリソースのフロー方向を決定する場合は、デジタイズ方向を使用 パラメーターを使用して、上流および下流のトレースを実行することができます。 現時点でサブネットワーク コントローラーを使用してフローをモデル化している場合は、このオプションを使用しないでください。

デジタイズ方向を使用 オプションをオンにすると、このツールで ドメイン ネットワーク、層、および ターゲット層 パラメーターは非表示になり、無視されます。 このパラメーターは、ユーティリティー ネットワーク バージョン 7 以降で使用可能であり、トレース タイプ が上流または下流の場合にのみ、アクティブになります。 このパラメーターは、通信ドメイン ネットワークで方向トレースを実行する場合に必要です。

注意:

サブネットワーク コントローラーから派生し、フロー方向を含める パラメーターと 接続性、エレメント、フィーチャ 結果タイプ オプションを使用して出力 .json ファイルで返されるフロー方向は、デジタイズ方向を使用 パラメーターで使用されるフロー方向のネットワーク属性とは関係ありません。 フロー方向を含める パラメーターは、サブネットワーク コントローラーを使用してフローをモデル化するサブネットワークベースのトレースで使用することが想定されていますが、デジタイズ方向を使用 パラメーターは、ラインのデジタイズ方向に依存してネットワーク内のリソースのフロー方向を決定するモデルにおける下流と上流のトレースで使用することが想定されています。

構成オプション

説明

デジタイズ方向を使用

  • オン - トレース操作で、ラインのデジタイズ方向、関連付けのエッジ オブジェクトの From および To Global ID、フロー方向のネットワーク属性値を使用して、フロー方向が決定されます。

  • オフ - トレース操作で、サブネットワーク コントローラーの位置に基づいて、フロー方向が決定されます。 これがデフォルトです。

ネットワークの一貫性の確保

一貫性のあるネットワーク エリアとは、ダーティー エリアのないエリアのことです。 ネットワーク トポロジーの検証は、トレースがネットワーク トポロジーから、ネットワークに関する最新の情報を読み取っていることを保証する唯一の方法です。 一部のトレース タイプでは、トレース対象のサブネットワークまたは回路もクリーンである必要があります。

トレース ツールの 一貫性の検証 オプションは、トレース結果のネットワーク トポロジーの一貫性を保証します。 一貫性の検証 が true に設定されている場合、ダーティー エリアがトレース パスと交差すると、トレース操作が失敗します。 これが発生した場合、下の例に示すように、ダーティーであると判明したトレース パス内のフィーチャまたはオブジェクトのクラス名およびグローバル ID を含むエラーが返されます。

ERROR 002041: One or more dirty areas were discovered.
[[ElectricDistributionLine: {C0060506-AG17-4B64-B2E0-9162BE613C05}]]
Failed to execute (Trace).

次のシナリオでは、トレース結果に一貫性に関するエラーは発生しません。

  • 新しく作成したフィーチャのダーティー エリア。

  • 格納器を含める または 構造物を含める オプションが有効ではない場合の、関連する格納器または構造物のダーティー エリア。

ダーティー エリアをクリーンにするか削除するには、ネットワーク トポロジーを検証します。

一貫性の検証 チェックボックスをオンにせずに、トレースを実行すると、予期しないトレース結果が生成される場合があります。 たとえば、1 つのフィーチャがネットワークから削除され、これによって、位置 A と位置 B 間のパスだけが切断されているシナリオを想定します。 削除したフィーチャのダーティー エリアが作成されますが、ネットワーク トポロジーを検証する前に、一貫性の検証 オプションをオフにした状態で、位置 A を始点としてトレースを実行し、接続フィーチャを検索します。 このシナリオでは、トレースが位置 B に到達し、ツールは、警告が出ずに完了します。 位置 B に到達したのは、A と B を接続するフィーチャを削除したことが、検証操作の実行でネットワーク トポロジーに反映されていないためです。

上の例で 一貫性の検証 オプションをオンにした場合、ダーティー エリアにトレースが到達して削除されたフィーチャをマークすると、トレースが失敗して、ダーティー エリアに遭遇したことを示すエラーが返されます。 トレースするエリアに関するトポロジーの検証の後、トレースは、位置 B に到達できなくなります。削除されたフィーチャが、ネットワーク トポロジーに反映されたからです。 トレースされるエリアの範囲全体のネットワーク トポロジーが検証されない場合、他のダーティー エリアが発生する可能性があります。

トレース可能な領域に関するネットワーク トポロジー内の情報が最新であっても、サブネットワークは、ダーティーである場合があります。 トレース可能なサブネットワークが更新済みであることも確認してください。 詳細については、「サブネットワークの更新」をご参照ください。

構成オプション

説明

一貫性の検証

このオプションがオンのときに、ダーティー エリアがトレース パスと交差すると、トレースが失敗し、ツールからエラーが返されます。 このオプションをオフにすると、ダーティー エリアは無視されます。 このオプションは、デフォルトでオンになっています。

非空間オブジェクトの配置可能性の確認

関連付けは、マップ上の非空間ジャンクションおよびエッジ オブジェクトの位置を特定し、視覚的に表現するために使用します。 非空間オブジェクトが空間フィーチャに構造的に付属しているか空間フィーチャの格納物としての役割を果たしている場合、そのオブジェクトは配置可能オブジェクトと見なされます。 この関連付けが削除されると、ジャンクションまたはエッジ オブジェクトが未配置になるシナリオが作成される可能性があります。 トレース ツールと サブネットワーク定義の設定 ツールの 配置可能性の検証 オプションを使用すると、関連付け階層に必要な格納または付属物の関連付けがないオブジェクトを識別できます。

配置可能性の検証 オプションがオンになっている場合、トレースのパスで未配置のオブジェクトが検出されると、トレース操作が失敗し、エラーが表示されます。 この場合は、トレース パス内の未配置のオブジェクトのクラス名と Global ID を含むエラーがツールから返されます。以下にその例を示します。

ERROR 003326: Unlocatable objects discovered.
[[GasDistributionJunctionObject: {4F860903-PK17-5c15-Y2W0-3512BP436C00}]]
Failed to execute (Trace).

関連付けの変更 ウィンドウは、オブジェクトを配置可能であると見なすための必要な関連付けを作成するために使用できます。

詳細については、「配置可能性」をご参照ください。

構成オプション

説明

配置可能性の検証

このオプションがオンのときに、未配置のオブジェクトが検出されると、トレースが失敗し、ツールからエラーが返されます。 このオプションがオンになっていないと、未配置のオブジェクトのチェックは実行されません。 このオプションは、デフォルトではオフになっています。

トレース内容の制御

バリアと停止点は、トレース時に停止位置を示すため使用されます。バリアの場合、その位置を超えるネットワーク フィーチャはトレースされません。停止点はパスの目的地、またはパス トレースを終了する場所を定義します。 トレース結果には、バリアや停止点を超えるネットワーク フィーチャは含まれませんが、バリア自体はオプションとして含めることができます。 不定フローを許可、接続性の推測 などのその他のパラメーターや、通過可能性 セクションにあるパラメーターは、ネットワーク パスの通過可能性の定義に役立ちます。

不定フローを許可

上流トレース、下流トレース、分離トレースを実行するときには、フロー方向を特定できない状況があります。 従来のドメイン ネットワークでサブネットワーク コントローラーを使用してフロー方向をモデル化する場合は、ループを伴うシナリオが不定として定義されます。 同様に、デジタイズ方向を使用 パラメーターを使用して、上流または下流のトレースを実行する場合は、Flow direction 属性が Indeterminate に設定されているラインまたはエッジ オブジェクトも、不定として定義されます。

デフォルトでは、不定フローのあるフィーチャおよびオブジェクトがトレース結果に含まれ、不定フローを許可 パラメーターがオンになっています。 このオプションがオフの場合、不定フローがあるネットワーク フィーチャは、通過可能性が停止して、トレース結果に含まれません。 このパラメーターは、上流トレース、下流トレース、分離トレースを実行する場合にのみ適用されます。

構成オプション

説明

不定フローを許可

  • オン - 不定フローのあるフィーチャおよびオブジェクトをトレースします。 これがデフォルトです。

  • オフ - 不定フローのあるフィーチャおよびオブジェクトの通過可能性が停止し、そのフィーチャがトレースされません。

接続性の推測

通信ドメイン ネットワークでパス トレースを実行している場合、指定された開始位置と停止位置の間に明示的な接続性が存在しないことがあります。 このような状況では、接続性の推測 パラメーターを使用することで、接続性情報が欠落している場合に接続の推測を使用してパスを検索して回路をモデル化することができます。

組織によっては、パッチ パネル内の各ポートを接続するパッチ ケーブルなど、ネットワーク内のすべてのフィーチャを物理的にモデル化したくない場合があります。 そのような場合、明示的にモデル化されていない場合でも、接続性が存在し、接続性を推測する必要があると見なされます。 ユニット格納器およびユニット識別可能ネットワーク カテゴリーをアセット タイプに割り当てることで、物理的な接続性を表さないフィーチャの格納階層を通して接続性の推測をサポートすることができます。

以下の例では、接続性の推測を使用して、光ライン ターミナル (OLT) 上のポート 3 と光ネットワーク ターミナル (ONT) 上のポート 3 の間のパスを検出しています。 ファイバー分配盤 (FDP) 上のポート間に明示的な接続性はモデル化されていないため、これらのポートにはユニット識別可能カテゴリーが割り当てられ、FDP にはユニット格納器カテゴリーが割り当てられています。 接続性の推測 オプションをオンにしてパス トレースを実行した場合、1 価の FDP 内のすべてのポートが評価されて、指定した停止位置へのパスが検出可能かどうかが判別されます。

注意:

エッジが接続されていないユニット識別可能ジャンクション オブジェクトは、パス トレースで停止位置として設定されている場合に評価されます。

パスの検出に使用している接続性の推測の例

構成オプション

説明

接続性の推測

  • オン - 不完全な接続性によって通過が妨げられている場合、パス トレースは接続性の推測を使用して格納の関連付けを通過し、指定された開始位置と停止位置の間のパスを特定します。

  • オフ - 指定された開始位置と停止位置の間のパスの特定に接続性の推測は使用されません。 これがデフォルトです。

通過可能性

トレース ツールの 通過可能性 セクションには、トレースの通過可能性を制御する、条件バリアと関数バリアがあります。 条件バリアは、ネットワーク属性またはネットワーク カテゴリーに基づく式で、トレースを停止する場所を定義します。 関数バリアは、条件を満たしたときに、トレースを停止するタイミングを定義します。

通過可能性の適用範囲は、トレース ツールで、通過可能性の適用 通過可能性の適用範囲パラメーターで、さらに制御できます。 このパラメーターは、ジャンクションとエッジの両方、ジャンクションのみ、またはエッジのみに通過可能性を適用するかを決定します。 たとえば、通過可能性をジャンクションのみに適用し、エッジが条件バリアで指定された条件を満たしている場合、通過可能性の適用範囲により、トレースは、エッジで停止しません。

詳細については、「バリア」をご参照ください。

関数の設定

関数は、トレースされたネットワーク フィーチャに関連付けられたネットワーク属性に対して、計算 (たとえば、トレースされたすべてのワイヤの長さの合計) を実行できるようにする、トレース構成プロパティです。 1 つのトレースに対して、複数の関数を指定できます。

さらに、オプションの関数名 (関数名) と属性フィルター (フィルター名、フィルター演算子、フィルター タイプ、フィルター値)を、各関数に追加できます。 関数名では、関数出力を説明しコンテキストを提供するためのエイリアスを指定します。 属性フィルター名を指定した場合、その関数は属性フィルターを満たすネットワーク フィーチャにのみ適用されます。 関数内のフィルターは、条件付き要件を導入するために使用されます。たとえば、Phases Current 属性が、値 ABC を含むすべてのラインの長さを合計します。

注意:

関数 (Add、Average、Count、Max、Min、Subtract) を含む割り当て可能なネットワーク属性を使用するトレース構成は、エッジ エレメントに基づいて割り当て可能な結果を返します。 たとえば、接続トレース内の関数を使用して shape length 属性をカウントすると、ライン全体ではなく個々のエッジ フィーチャに基づくカウントが返されます。 詳細については、「割り当て可能なネットワーク属性」をご参照ください。

返される内容の制御

トレース結果で返される内容を制御するには、パス数、最大ホップ、結果タイプ などのパラメーターを出力フィルターと組み合わせて使用して、トレース操作の一部として返される内容を制御します。

パス数と最大ホップ

パス トレースまたは回路トレースを実行する場合に、通過するパスの数を制限し、有効なパスを特定して返す方法を定義するのに役立つ 2 つのパラメーターがあります。 パス数 パラメーターでは、所定の開始位置と停止位置の間で返されるパスの最大数を指定します。 検出したパスの数が指定したパスの数を超えた場合は、ホップが最も少ないパスが優先されます。 デフォルトは 1 です。

最短パス ネットワーク属性名 パラメーターとデフォルトの パス数 パラメーター値 1 を使用してパス トレースを構成すると、最短パスを返すことができます。 詳細については、「最短パスを返す」をご参照ください。

最大ホップ パラメーターには、パスで許容されるエッジ間のホップの最大数を指定します (始点を除く)。 トレースの実行中、すべてのエッジとジャンクション-ジャンクション接続性の関連付けは通過時に固定ユニット長 1 として評価され、ターミナル デバイスは固定ユニット長 2 として評価されます。 デフォルトは 100 です。

最大ホップ パラメーターのデフォルト値は、トレース ツールで通信ドメイン ネットワーク用に構成したり、回路プロパティの一部として構成したりできますが、パス数 パラメーターは、トレース ツールを使用してトレース構成の一部として構成できるのみです。 次の図は、OLT の始点と FDP および ONT の停止点の間で実行されるパス トレースの例を示しています。 この例では、パス数 が 3 で 最大ホップ が 5 です。 OLT1 と ONT1 間の有効なパスと OLT4 と FDP4 間の有効なパスが返されます。 FDP1 と FDP3 を経由する OLT1 と ONT1 間の追加パスは返されません。この理由は、パスを定義するのに始点と停止点の間に 7 つのホップが必要となるためです。

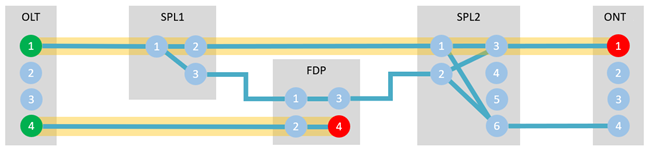

パス数が 3 で最大ホップが 5 の場合のパス トレースの実行結果の例

これらのパラメーターは、トレース タイプが パス または 回路 の場合にのみ適用されます。

出力フィルター

出力フィルターは、フィルターに指定した条件に適合するかどうかを判別するために、トレース中に発生したすべてのネットワーク フィーチャを審査します。 たとえば、トレースは、電力ネットワークで始点から、すべての上流への保護デバイスを返します。

トレース ツールで使用できる 出力 フィルターのタイプは、出力アセット タイプ と 出力条件 の 2 つです。

出力アセット タイプ フィルターは、トレース結果に指定されたアセット タイプのみを含める場合に使用します。 たとえば、電気ネットワークのポール レポートに、結果にポールのみを含める出力アセット タイプ フィルターを設定します。

出力条件 フィルターは、ネットワーク カテゴリーとネットワーク属性をサポートします。 たとえば、ある出力条件は、特定のネットワーク カテゴリー名を使用して、ガス ネットワークのすべての個別デバイスを返す場合があります。 この操作では、個別ネットワーク カテゴリーが割り当てられている、すべてのフィーチャおよびオブジェクトが返されます。 ガス ネットワークのトレースでは、緊急時バルブ、バイパス バルブ、システム バルブ、ショート ストップを返すことができます。 このネットワーク カテゴリー以外のフィーチャおよびオブジェクトは、トレースはされますが、結果に含められません。

ネットワーク属性は、ネットワーク トポロジーに格納され、1 つ以上のネットワーク クラスのフィールドに関連付けられます。 出力条件に、ネットワーク属性の名前、演算子、ネットワーク属性に有効な値を指定します。 水道網に漏れがある場合、ネットワーク属性を入力して、締めることのできるパイプを返します。 この場合、Line クラスに Pinchable という名前のフィールドがあります。 このフィールドは、Pinchable という名前のネットワーク属性に関連付けられています。 出力条件 パラメーターを構成して、値が True である Pinchable ネットワーク属性を持つクラスを検索します。 トレースの結果に、このフィールドと値 True を持つクラスのフィーチャおよびオブジェクトと、Pinchable フィールドのないクラスのネットワーク フィーチャが含まれます。

出力条件にネットワーク属性の動作を指定して、締めることのできるパイプを返すには、出力アセット タイプ フィルターを使用する必要があります。 たとえば、Esri が提供するガス ユーティリティー ネットワークの PipelineLine クラスの Distribution Pipe アセット グループで、Plastic PE アセット タイプを指定します。 2 つのフィルター IsPinchable = True AND AssetType = Plastic PE を使用すると、トレース結果には締めることのできる Plastic PE パイプのみが含まれます。

結合方法 パラメーターを使用して、複数の 出力条件 値を実装することができます。 どちらのタイプの出力も使用可能で、複数の出力タイプを設定できます。 出力タイプを組み合わせることで、たとえば、80 PSI を超える 12 インチの締めることのできる Plastic PE パイプをすべて返すように設定できます。

複数の式の使用方法の詳細

結果タイプ

オプションの 結果タイプ パラメーターを使用すると、トレース操作によって返される結果のタイプを制御するために 1 つまたは複数のオプションを指定できます。

選択 結果タイプは選択セットを作成し、集約されたジオメトリー オプションは出力ジオメトリーを生成します。 接続性 - ジオメトリーの一致または接続性の関連付けによって接続されるネットワーク フィーチャの接続性グラフを返します。 エレメント 結果タイプはフィーチャベースの情報を返します。フィーチャ オプションを使用すると、ネットワーク属性、フィールド値、ジオメトリーを含めるオプションも追加され、これが拡張されます。 格納および付属物の関連付け は、格納および構造物付属物の関連付けを介してトレース結果に関連するフィーチャを返し、関連データ オプションは、関連オブジェクトの属性フィールド値を返します。これらはすべて出力 .json ファイルで返されます。

接続性、エレメント、フィーチャ 結果タイプ オプションを使用すると、サブネットワーク トレース、下流トレース、または上流トレースの実行時に、ライン、エッジ オブジェクト、ターミナルがあるデバイスの内部エッジ、接続性の関連付けのサブネットワーク コントローラーから派生したフロー方向を、結果の .json ファイルで返します。

回路 結果タイプを使用すると、通信ドメイン ネットワークで回線トレースを実行した際に、回路の回路定義とパス接続性情報を .jsonファイルで返すことができます。

パラメーター

オプション

結果タイプ

  • 選択 - トレース操作の結果は、該当するネットワーク フィーチャの選択セットとして返されます。 これがデフォルトです。

  • 集約されたジオメトリー - トレース操作の結果は、ジオメトリー タイプ別に集約され、アクティブなマップのレイヤー内に表示される、マルチパート フィーチャクラスに格納されます。

  • 接続性 - トレース結果が接続性グラフとして、通過したネットワーク フィーチャの指定した .json 出力ファイルに返されます。

  • エレメント - トレース結果がフィーチャに基づく情報として、通過したネットワーク フィーチャの指定した .json 出力ファイルに返されます。

  • フィーチャ - トレース結果がフィーチャに基づく情報として、オプションのフィーチャ ジオメトリー、ネットワーク属性情報、およびフィールド値/反映される値を含め、通過したネットワーク フィーチャの指定した .json 出力ファイルに返されます。

  • 格納と付属物の関連付け - トレース結果が、格納と構造物付属物の関連付けによって関連付けられた、通過済みのネットワーク フィーチャの関連付け情報として、指定した出力 .json ファイルに返されます。

  • 関連レコード - 指定した出力 .json ファイル内の指定したリレーションシップ クラスとフィールドを使用して、通過したフィーチャの関連オブジェクトの値が返されます。

  • 回路 - 回路定義を返します。回路内のパス接続性のジオメトリーを .json ファイルに含めるかどうかを指定できます。

注意:

エンタープライズ ジオデータベースを操作する場合、次の要件を満たす必要があります。

  • 接続性 オプションを使用するには、ArcGIS Enterprise 10.9.1 以降が必要です。

  • フィーチャ および 格納および付属物の関連付け オプションを使用するには、ArcGIS Enterprise 11.1 以降が必要です。

  • 関連レコード オプションを使用するには、ArcGIS Enterprise 11.5 以降が必要です。

  • 回路 オプションを使用するには、通信ドメイン ネットワークおよび ArcGIS Enterprise 12.1 以降が必要です。

結果タイプで、選択 オプションを選択した場合は、追加の 選択タイプ パラメーターで、選択の適用方法や選択がすでに存在する場合に、実行する操作を定義できます。

パラメーター

オプション

選択タイプ

  • 新しい選択 - 結果として得られた選択によって、現在の選択が置換されます。 これがデフォルトです。

  • 現在の選択に追加 - 選択が存在する場合、結果として得られる選択が、現在の選択に追加されます。 選択が存在しない場合は、新しい選択オプションと同じです。

  • 現在の選択から削除 - 結果として得られた選択が、現在の選択から削除されます。 選択が存在しない場合、このオプションは影響を与えません。新しい選択オプションと同じです。

  • 現在の選択からサブセットを選択 - 結果として得られた選択を現在の選択と組み合せます。 両方に共通のレコードだけが、選択された状態となります。

  • 現在の選択の切り替え - 結果として得られる選択が、切り替えられます。 選択された結果が現在の選択から削除され、選択されなかった結果が、現在の選択に追加されます。 選択が存在しない場合は、新しい選択オプションと同じです。

集約されたジオメトリー オプションを使用すると、フィーチャクラスのマルチパート ジオメトリーとして、トレース結果を得ることができます。 この場合、ライン フィーチャとエッジ オブジェクトの中間に配置された始点、停止点、バリアの位置を優先し、部分的なフィーチャの結果を返します。

以下の図で、下流トレースで、選択と集約されたジオメトリーの結果タイプ オプションを使用した場合の違いを比較してください。 下のネットワークは、9 つのエッジ エレメント (e1、e2、e3 などで表される) から構成される 5 つのライン フィーチャ (f1、f2、f3、f4、f5 で表される) を含みます。

バリア フィーチャを含むこの例では、選択結果が、9 つのエッジ エレメント (f1e1、e2、e3、f2e1、e2、f5e1、e2) から構成される、7 つのポイント フィーチャと 5 つのライン フィーチャを返します。 集約されたジオメトリーの結果では、同じフィーチャが返されますが、エッジ エレメント f1e1,e2 および f5::e2 は除外されます。

選択および集約されたジオメトリー オプションを使用する下流のトレース結果

バリア フィーチャを含める 構成オプションがオンで、エッジに沿ってバリアが配置されている場合、トレースは、バリア フィーチャで停止し、そのエッジの部分的なフィーチャ ジオメトリーをトレース結果に返します。 バリア フィーチャを含める オプションがオフの場合、トレースは、ミッドスパンの接続性によって検知された、先行するラインの終点またはジャンクションで停止します。

下の例は、バリア フィーチャを含める オプションを使用して、トレース結果にバリア フィーチャを含めたり、除いたりするときのトレース結果の違いを示しています。 この例では、始点とバリアの両方が、エッジに沿って配置されています。 このオプションが有効な場合、選択結果は、9 つのエッジ エレメント (f1e1、e2、e3、f2e1、e2、f3e1、f4e1、f5e1、e2) から構成される、6 つのポイント フィーチャと 5 つのライン フィーチャを返します。 集約されたジオメトリー結果は、同じ 5 つのライン フィーチャを返しますが、エッジ エレメント f1e1 および f5e2 を除外します。 エッジ エレメント f1e2 について、部分的なジオメトリーが返されます。 バリア フィーチャを含める をオフにして、バリア フィーチャを除外しようとした場合、選択結果は変わりませんが、集約されたジオメトリーの結果ではさらに、f1::e2 が除外されます。

バリア フィーチャを含める構成オプションが有効な場合と無効な場合のトレース結果の比較

結果タイプとして 集約されたジオメトリー オプションが選択されている場合、トレース出力の動作を定義するために、追加のパラメーターが用意されています。

  • 以前のトレース結果をすべて消去

  • ジオメトリーの合成

  • トレース名

  • 集約されたポイント

  • 集約されたライン

  • 集約されたポリゴン

以前のトレース結果をすべて消去 チェックボックスは、集約されたジオメトリーを格納するために選択されたフィーチャクラスのコンテンツに対して、切り捨てまたはアペンドを行うためのオプションを提供します。

パラメーター

オプション

以前のトレース結果をすべて消去

  • オン - 集約されたトレース ジオメトリーを格納するフィーチャクラスは、切り捨てられます。 現在のトレース操作の出力ジオメトリーのみが書き込まれます。 これがデフォルトです。

  • オフ - 現在のトレース操作の出力ジオメトリーが、集約されたジオメトリーを格納するフィーチャクラスにアペンドされます。

ジオメトリーの合成 パラメーターを使用すると、集約されたジオメトリー出力でジオメトリーを合成して、トレースの実行中に通過する関連付けとエッジ オブジェクトのパスを視覚化することができます。

エッジ オブジェクトのジオメトリーは 2 通りの方法で合成できます。 エッジ オブジェクトがラインの格納物である場合は、ジオメトリーが空間格納器から推測されます。 エッジ オブジェクトに空間格納が存在せず、これを実現できない場合は、そのエッジ オブジェクトの端点間のジオメトリーが合成されます。

トレースでエッジ オブジェクトのジオメトリーを合成する方法の詳細

関連付けを操作する場合は、その関連付けの端点間のジオメトリーが合成されます。 エッジ オブジェクトまたは関連付けの端点の格納器が非空間の場合は、格納の階層内の最初の空間フィーチャから、位置が取得されます。

トレースで関連付けのジオメトリーを合成する方法の詳細

パラメーター

オプション

ジオメトリーの合成

  • オン - トレース操作で、Trace_Results_Aggregated_Lines フィーチャクラス内の通過した関連付けとエッジ オブジェクトのジオメトリーの推測と作成が実行されます。

  • オフ - トレース操作で、通過した関連付けとエッジ オブジェクトのジオメトリーの推測と作成が実行されません。 これがデフォルトです。

注意:

エンタープライズ ジオデータベースを使用している場合は、ArcGIS Enterprise 11.3 以降が必要です。

オプションの トレース名 パラメーターを使用して、トレース操作の文字列識別子を作成し、トレース結果の識別を支援できます。 以前のトレース結果をすべて消去 パラメーター チェックボックスをオフにして使用すると、複数のトレース操作を実行して、出力される集約されたジオメトリーのフィーチャクラス内の結果を比較できます。

集約されたポイント、集約されたライン、集約されたポリゴン パラメーターを使用して、集約された結果ジオメトリーを格納するためのフィーチャクラスを指定できます。 デフォルトでは次に示すように、各パラメーターに、プロジェクトのデフォルトのジオデータベースに格納されるシステム生成のフィーチャクラスが入力されます。

  • Trace_Results_Aggregated_Lines - ライン フィーチャクラス

  • Trace_Results_Aggregated_Points - マルチポイント フィーチャクラス

  • Trace_Results_Aggregated_Polygons - ポリゴン フィーチャクラス

これらのフィーチャクラスは、存在しない場合、自動的に作成されます。 既存のフィーチャクラスも、集約されたジオメトリーの格納に使用できます。 デフォルト以外のフィーチャクラスを使用する場合、そのフィーチャクラスは、TRACENAME という名前の文字列フィールドを含み、出力のジオメトリー タイプに一致する必要があります。

部分的なフィーチャの結果をともなう出力ジオメトリーを生成すると、トレースをより正確に表現でき、他のタスクに対して、トレース結果の比較や再利用が可能になります。

注意:

ジオプロセシング オプションの ジオプロセシング ツールが既存のデータセットを上書きすることを許可 を無効にすると、集約されたジオメトリーの結果タイプの出力フィーチャクラスが、プロジェクトのデフォルト ジオデータベースに存在する場合、ツール検証の問題が生じる可能性があります。 これを解決するには、ジオプロセシング オプションを有効にするか、プロジェクトのデフォルト ジオデータベースで集約されたポイント、ライン、ポリゴン フィーチャクラスの名前を変更します。

接続性 結果タイプ オプションは、トレースの結果を、ジオメトリーの一致または接続性の関連付けによって接続されたネットワーク フィーチャの接続性グラフとして返します。 このオプションを選択すると、接続性は、指定した場所にある解析可能な .json ファイルに出力され、データをユーザー独自のグラフに表すため、他のシステムにインポートされます。 接続性情報は、トレースによって返されたネットワーク フィーチャに対してのみ返されます。 .json 出力ファイルには、connectivity の下位で通過したすべてのネットワーク フィーチャに対する、次の情報が格納されます。

  • fromNetworkSourceId

  • fromGlobalId

  • fromObjectId

  • fromTerminalId

  • viaNetworkSourceId

  • viaGlobalId

  • viaObjectId

  • viaPositionFrom

  • viaPositionTo

  • toNetworkSourceId

  • toGlobalId

  • toObjectId

  • toTerminalId

ジオメトリーを含める で返される情報 (ジャンクションおよびエッジ オブジェクトには存在しません):

  • viaGeometry

  • fromGeometry

  • toGeometry

ドメインの説明を含める で返される情報:

  • viaNetworkSourceName

  • fromNetworkSourceName

  • fromTerminalName

  • toNetworkSourceName

  • fromTerminalName

サブネットワーク、上流、下流のトレースで、ライン、エッジ オブジェクト、ターミナルがあるデバイスの内部エッジ、接続性の関連付けについて フロー方向を含める で返される情報:

  • flowDirection

エレメント 結果タイプ オプションは、トレースの結果を、フィーチャに基づく情報として、指定された .json 出力ファイルに返します。このファイルは、追加の解析を実行するための入力として使用できます。 .json 出力ファイルには、elements の下位で通過したすべてのネットワーク フィーチャに対する、次の情報が格納されます。

  • networkSourceId

  • globalId

  • objectId

  • assetGroupCode

  • assetTypeCode

ポイント フィーチャおよびジャンクション オブジェクトに対して、追加情報が返されます:

  • terminalId

ライン フィーチャおよびエッジ オブジェクトに対して、追加情報が返されます:

  • positionFrom

  • positionTo

サブネットワーク、上流、下流のトレースで、ライン、エッジ オブジェクト、ターミナルがあるデバイスの内部エッジ、接続性の関連付けについて フロー方向を含める で返される情報:

  • flowDirection

フィーチャ 結果タイプ オプションは、トレースの結果をフィーチャに基づく情報として、指定した出力 .json ファイルに返します。 エレメント オプションと同様に、このオプションを使用すると、他のアプリケーションで使用するための追加情報 (フィーチャ ジオメトリー、ネットワーク属性に関する情報、属性フィールドの値など) を出力に含めることができます。 出力 .json ファイルには、featureElements の下にあるすべての通過したネットワーク フィーチャに対して、上記の エレメント が返すのと同じ情報が、以下の追加情報とともに含まれます。

ジオメトリーを含める で返される情報 (ジャンクションおよびエッジ オブジェクトには存在しません):

  • geometry

ドメインの説明を含める で返される情報:

  • networkSourceName

  • assetGroupName

  • assetTypeName

  • networkAttributeDescriptions (結果のネットワーク属性 が指定されている場合)

  • ポイント フィーチャおよびジャンクション オブジェクトに対して、追加情報が返されます:

    • terminalName

サブネットワーク、上流、下流のトレースで、ライン、エッジ オブジェクト、ターミナルがあるデバイスの内部エッジ、接続性の関連付けについて フロー方向を含める で返される情報:

  • flowDirection

サブネットワークベースのトレースを実行する際に 反映される値を含める で返される情報。 反映される属性情報が利用可能な場合は、出力 .json ファイルには、propagatedValues の下位で通過したすべてのネットワーク フィーチャに対する次の情報が格納されます。

  • attributeName

  • propagatedValue

  • description

結果のネットワーク属性 で返される情報:

  • networkAttributeValues

結果フィールド で返される情報:

  • fieldValues

格納および付属物の関連付け 結果タイプ オプションは、格納および構造物付属物の関連付けによって関連付けられた通過済みのネットワーク フィーチャの関連付け情報を、指定した出力 .json ファイルに返します。 .json 出力ファイルには、associations の下位で通過したすべてのネットワーク フィーチャに対する、次の情報が格納されます。

  • associationType

  • fromNetworkSourceId

  • fromGlobalId

  • fromTerminalId

  • toNetworkSourceId

  • toGlobalId

  • toTerminalId

ドメインの説明を含める で返される情報:

  • fromNetworkSourceName

  • fromTerminalName

  • toNetworkSourceName

  • toTerminalName

関連レコード 結果タイプ オプションを指定すると、ユーティリティー ネットワーク クラスが他のフィーチャまたはオブジェクトとのリレーションシップ クラスに属している場合に、フィールド値が関連オブジェクト クラスから、指定した出力 .json ファイルに返されます。 .json 出力ファイルには、relatedRecords の下位で通過したすべてのネットワーク フィーチャに対する、次の情報が格納されます。

  • networkSourceId

  • globalId

  • relationshipClasses

    • originLayerOrTableId

    • destinationLayerOrTableId

    • name

    • relationships

      • outFields

        • name

        • value

回路 結果タイプを使用して、出力 .json ファイルに回路定義を返すことができます。 ジオメトリーを含める および ジオメトリーの合成 パラメーターとともに使用した場合、パス接続性のジオメトリーも含まれます。 出力 .json ファイルには、circuits の下位で通過したすべてのネットワーク フィーチャに対する、回路定義の次の情報が格納されます。

ジオメトリーを含める で返される情報:

  • geometry

    注意:

    ジオメトリーの合成 および 回路 結果タイプ オプションとともに使用した場合を除き、テーブルと非空間オブジェクトにジオメトリーは存在しません。

ドメインの説明を含める で返される情報:

  • networkSourceName

  • description

特定の 結果タイプ オプションが選択された場合に、追加のパラメーターが有効になります:

  • 接続性、エレメント、フィーチャ、格納および付属物の関連付け、関連レコード、または 回路 オプションを選択すると、出力 .json ファイルの場所を指定するための 出力 JSON パラメーターが追加されます。

  • フィーチャ、接続性、格納および付属物の関連付け、または 関連レコード オプションを選択すると、通過したネットワーク フィーチャのドメインの説明を入力するための ドメインの説明を含める パラメーターが追加されます。

  • 接続性、フィーチャ、または 関連レコード オプションを選択すると、通過したネットワーク フィーチャのフィーチャ ジオメトリーを出力するオプションとして ジオメトリーを含める パラメーターが追加されます。

  • フィーチャ オプションを選択すると、ネットワーク属性の情報と通過したネットワーク フィーチャのフィールド レベル情報を出力するための 結果のネットワーク属性 パラメーターと 結果フィールド パラメーターが追加されます。

  • 接続性、エレメント、または フィーチャ オプションを選択した場合、サブネットワーク トレース、下流トレース、または上流トレースの実行時に通過したフィーチャの、サブネットワーク コントローラーから派生したフロー方向を含むために、フロー方向を含める パラメーターが追加で提供されます。

  • 関連レコード オプションを選択すると、結果に値が返される関連オブジェクト クラスのリレーションシップ クラスとフィールドを指定するための 関連レコード フィールド パラメーターが追加されます。

  • 回路 オプションを選択した場合、回路のパスを構成するフィーチャのジオメトリーを出力するオプションとして ジオメトリーを含める パラメーターが追加されます。 非空間ジャンクションとエッジ オブジェクトが含まれている回路の場合、トレース時に通過するエッジ オブジェクトのパスを合成する ジオメトリーの合成 パラメーターも追加されます。 エッジ オブジェクトのジオメトリーは 2 通りの方法で合成できます。 エッジ オブジェクトがラインの格納物である場合は、ジオメトリーが空間格納器から推測されます。 エッジ オブジェクトに空間格納が存在しない場合、そのエッジ オブジェクトの端点間のジオメトリー情報が合成されます。 回路 結果タイプ オプションによって作成される出力 .json ファイルの詳細については、「トレース JSON 応答構文」をご参照ください。

接続性、エレメント、フィーチャ、格納および付属物の関連付け、または 関連レコード オプションを選択すると、出力 .json ファイルの下部に sourceMapping エレメントが配置されます。 このエレメントにより、各 networkSourceId に関連付けられたレイヤー名を検索できます。

"sourceMapping": {
     "1": "UN_6_Associations",
     "2": "UN_6_SystemJunctions",
     "4": "Structure Junction",
     "5": "Structure Line",
     "6": "Structure Boundary",
     "7": "Structure Junction Object",
     "8": "Structure Edge Object",
     "9": "Electric Distribution Device",
     "10": "Electric Distribution Line",
     "11": "Electric Distribution Assembly",
     "12": "Electric Distribution Junction",
     "13": "Electric Distribution SubnetLine",
     "14": "Electric Distribution Junction Object",
     "15": "Electric Distribution Edge Object"
 },

ビット単位の演算子の操作

トレース構成は、バリア、フィルター、関数、およびトレース結果の出力を定義するために使用する演算子の共通のセットを使用します。 標準的な演算子は、フィーチャ属性を評価して、ある値に等しいか、ある値より小さいか、または大きいかを判別するために使用されます。

ビット単位の演算子はビットを操作し、所定の整数値からバイナリー値を生成します。 これらの演算子は、機能および柔軟性を高め、高度なトレース アプリケーションにおいて、一般的に使用されます。 トレース フレームワークは、ユーザーがドメインのコード値ペアで定義した意味とは無関係に、それらのビットを操作できます。

トレース構成で使用するビット単位の演算子には、以下が含まれます:

  • 値を含む - 指定した値のすべてのビットが、属性内に存在するビット単位の論理積演算 (bitwise AND == value)。

    • この演算子を使用する場合、true と評価されるためには、構成値に含まれるすべてのビットが、ネットワーク属性値にも存在する必要があります。

  • 値を含まない - 指定された値の一部のビットが、属性内に存在しないビット単位の論理積演算 (bitwise AND != value)。

    • この演算子を使用する場合、ネットワーク属性が構成値のすべてのビットを含まない場合にのみ、true と評価されます。

  • いずれかを含む - 指定された値の少なくとも 1 つのビットが、属性内に存在するビット単位の論理積演算 (bitwise AND == True)。

    • この演算子を使用する場合、構成値に存在するビットのうち、ネットワーク属性にも存在するビットが、true と評価されます。

  • いずれも含まない - 指定された値のビットが、属性内に存在しないビット単位の論理積演算 (bitwise AND == False)。

    • この演算子を使用する場合、ネットワーク属性値に構成値のビットが存在しない場合にのみ、true と評価されます。

電力ユーティリティー ネットワーク内のフェーズをモデル化するときに、ドメイン コードに対して指定された整数のバイナリー値を使用するように、データセットを構成できます。 値のセットは、コード値ドメインの許容できるフェーズの組み合わせに対して構成され、フェーズを使用する属性に割り当てられます。 トレース構成で使用するために、フェーズ フィールドでネットワーク属性が構成され、割り当てられます。

下の表は、これらのバイナリー値を使用して、フェーズをモデル化する方法の概要を示しています。 10 進値がコードとして格納され、フェーズ値がコード値ドメインで、説明に使用されます。 それぞれの 10 進値には、それに対応する評価済みのバイナリー値があります。 表のバイナリー値列は、各 10 進値のバイナリー リプレゼンテーションを示しています。 ビット単位の演算子は、属性をビットに分解し、各ビットを評価して、演算論理を満たすかどうかを判別します。

バイナリー値

コード (10 進値)

説明 (フェーズ値)

001

1

C

010

2

B

100

4

A

011

3

BC

101

5

AC

110

6

AB

111

7

ABC

フェーズのコード値ドメインの例

例: A を含んでいる Phases Current 値を持つサブネットワーク内のすべてのネットワーク フィーチャを見つけるために、配電ドメイン ネットワーク上で、サブネットワーク トレースが実行されます。 始点が、A (100) の Phases Current 値を持つ供給ポイント上に設定され、以下のトレース構成がフィルター バリアとして指定されます。

フィルター バリアは、フェーズ A を含んでいないフィーチャおよびオブジェクトをトレース結果から除外するように構成されます。 バリア フィーチャをトレース結果に含めないようにするには、トレース構成オプション バリア フィーチャを含める を False に設定します。 トレース結果は、A の Phases Current 値または A を含んでいる Phases Current 値を持つサブネットワーク フィーチャを含みます。 A を含む Phases Current 値を持たないサブネットワーク フィーチャはバリアと見なされ、結果には含まれません。

Filter Barriers
Name: Phases Current
Operator: Does not include any (Bitwise AND equals False)
Type: Specific value
Value: 4 //code for A (100)

次の表は、ビット単位演算子が true と評価され、トレースでバリアとして機能するシナリオを示すためのガイドとなります。 たとえば、デバイスのフェーズ フィールドに AB (110) というネットワーク属性値があり、トレース構成で比較される値が ABC (111) であるシナリオがあるとします。

  • Includes the values 演算子を使用すると false と評価され、バリアとして機能しません。これは、すべてのビットがネットワーク属性値に存在しないからです。 ビット C (001) は、AB (110) に存在しません。

  • 同じ構成で、Includes any 演算子を使用すると、true と評価されます。これは、一部の構成値ビットがネットワーク属性に存在するためです。 ビット A (100) とビット B (010) が、ABC (111) に存在します。

  • Does not include the values 演算子を使用する場合も、true と評価されます。A (100) と B (010) が存在しても、ネットワーク属性値 AB (110) には、ビット C (001) が含まれないからです。

  • 最後に、この構成例で Does not include any 演算子を使用すると、AB (110) のネットワーク属性値に遭遇したときに、false と評価されます。これは、構成値には一致するビット A (100) と B (010) が含まれているからです。 これが true と評価されるためには、A (100)、B (010)、C (001) が存在してはなりません。

ネットワーク属性値

構成値

値を含む

いずれかを含む

値を含まない

どの値も含まない

ABC (111)

A (100)

True

True

False

False

AC (101)

BC (011)

False

True

True

False

C (001)

B (010)

False

False

True

True

AB (110)

ABC (111)

False

True

True

False

トレースしたネットワーク フィーチャに対する計算の実行

ユーティリティー ネットワークには、サブネットワークが更新、エクスポート、トレースされたときに使用される、「属性の反映」と呼ばれる高度な機能があります。 属性の反映はネットワーク トポロジーを利用して、ソースからサブネットワークの接続エレメントまでの値をフロー方向に計算します。

反映される値は、サブネットワークの更新操作中にサブネットワーク コントローラーの下流にあるフィーチャに書き込まれ、サブネットワークベースのトレースの実行時に条件バリアとして構成できます。

注意:

属性の反映は、ネットワーク内のリソースのフローをモデル化するためにデジタイズ方向を使用して上流または下流トレースを実行するときには無視されます。

反映される値を含める

サブネットワークベースのトレースを実行する際、通過したフィーチャの反映される値は、フィーチャ 結果タイプ オプションと 反映される値を含める パラメーターを使用して、.json 出力ファイルで propagatedValues として返すことができます。 これにより、サブネットワークの更新操作を実行しなくても、トレースを使用してオンデマンドで反映される値を返すことができます。

構成オプション

説明

反映される値を含める

  • オン - 通過したフィーチャの反映される値は、結果に含まれます。

  • オフ - 反映される値は、結果に含まれません。 これがデフォルトです。

属性代替を使用すると、ユーティリティー ネットワークでの値の反映方法を変更することができます。このためには、ネットワークのトレースに応じて値をフィーチャで動的に転置できるようにします。 属性代替を処理するには、データベース フィールドの代替ネットワーク属性を構成します。 代替は一種のネットワーク属性であり、その値を使用して、属性代替カテゴリーがアセット タイプに割り当てられているフィーチャに反映される値が算出されます。 この後、結果として生成される代替値を使用して、次の接続フィーチャの値が算出されます。 属性代替を使用するには、属性の反映を構成する必要があります。

詳細については、「属性の反映」および「属性代替」をご参照ください。

指定トレース構成の読み込み

指定トレース構成では、共有と再利用のために作成する、複雑なトレースをすることができます。 トレース ツールを使用すると、既存の指定トレース構成を読み込み、トレースのプロパティを定義できます。 これにより、トレースに関連付けられたユーザー エクスペリエンスが簡素化され、組織内に共通したトレースの再利用の一貫性をもたらします。

パラメーター

オプション

トレース構成の使用

  • オン - ツールは、トレースのプロパティを定義するために、既存の指定トレース構成を使用します。 オンの場合、トレース構成名、始点、バリア パラメーターだけが表示されます。 指定トレース構成がパス トレースに読み込まれるとき、停止点 パラメーターも表示されます。 集約されたジオメトリー結果タイプ オプションを使用する指定トレース構成が読み込まれると、集約されたポイント、集約されたライン、集約されたポリゴン パラメーターも表示されます。

  • オフ - ツールは、トレースのプロパティを定義するために、既存の指定トレース構成を使用しません。 これがデフォルトです。

トレース構成名 パラメーターは、トレースのプロパティを定義するトレース構成の名前を指定します。 このパラメーターは、トレース構成の使用 が有効な場合にのみ使用できます。

注意:

また、トレース ウィンドウの 指定構成 タブで、すでに構成済みの指定トレース構成を使用して、トレースを実行することもできます。

指定トレース構成の詳細
